NA3UCR 高屈曲 UL2517対応

平均満足度4.0

この商品のレビューをみる（2件）

通常単価(税別): 1,402円～592,687円

税込単価: 1,542円～651,956円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ST300R 【大電×ミスミ】極細高耐久ロボットケーブル（シールド無・有）

通常価格(税別)： 680円 (税込価格：748円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

NA3MF UL2517

3.7

通常価格(税別)： 757円 (税込価格：833円)

通常出荷日：在庫品1日目

300V 高屈曲 UL AWM2517/c-UL対応可動電源ケーブル（ケーブ...

詳細情報を確認する

規格・仕様：

ｃ-UL
VW-1
ULAWM
耐熱
耐油
より線
細線化導体
300V

シールド
無
定格電圧
300V（UL/cUL）、300/500V（CE）
特性
耐油性 / 耐熱性
シース(外被)色
ネイビー色
安全規格
UL RECOGNIZED / CSA(c-UL) / CE
シース(外被)材料
PVC(塩ビ)
絶縁体材料
PVC(塩ビ)

ご注意

本ページの一部商品にて材料や部材入手難などの影響により一時的に受注停止をしております。
受注停止の型番については、ご注文の型番確定時に注文停止の案内がされます。推奨代替品はD-LIST3Z可動用ケーブル、SS300R　UL規格　小径・低価格になります。現在、代替品へのご注文が集中し、一部製品で代替品でも受注停止が発生しておりますこと、予めご了承ください。
【取扱い終了品】一部型式において、在庫無くなり次第、ミスミでは受注受付を終了します。仕様の違いをご確認ください。本件に対するお問い合わせは本ページ右上の『エレクトロニクス部品技術窓口』のチャット・お問合せフォームからお願いします。
［在庫限り販売終了品］ [推奨代替品]
・NA3UCR-18-12-(長さ) ・NA2517K-18-12-(長さ)
※代替品シリーズNA2517K 耐震 PSE/UL対応から仕様差異をご確認ください。

未確定：候補が2,708型番あります。

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

型式表示方法

型番	−	AWGサイズ	−	芯数	−	長さ
NA3UCR	−	20	−	2	−	10

※「（：半角括弧」、「1：イチ」、「I：アイ」、「0：ゼロ」、「O：オー」などの記号が含まれる場合はご注文前に十分ご確認をお願いします。

概要仕様

特性レーダーチャート

商品比較

主な仕様

※特性の目安としてご利用ください。 >>P1685

※比較サイズはAWG18（0.75mm²）、4芯を参考にしております。
※比較内容について保証するものではございません。
商品選定の参考としてお使い下さい。

シース色	ネイビー
取得規格	ULAWM2517/c-UL対応
定格電圧	300			V
使用温度範囲	-20～105			℃
難燃性	VW-1
曲げ半径（mm）	仕上外径×	6	（固定部）
		6	（可動部）
※推奨値であり保証値ではございません

仕様

型番	AWG サイズ	芯数	断面積目安（mm²）^※1	撚合構造（図参照）	線芯本数	仕上外径 ^※5 （mm）	概算質量 kg/km	電気的特性				導体			絶縁		線芯	シース		規格	サンプル提供 ※4
								許容電流 A（30℃）^※2	導体抵抗 Ω/km （20℃）	絶縁特性 MΩkm （20℃）	耐電圧 V/5分	構成本/mm	外径約（mm）	材質^※3	厚さ（mm）	材質^※3	外径約（mm）	厚さ（mm）	材質^※3
								許容電流 A（30℃）^※2	導体抵抗 Ω/km （20℃）	絶縁特性 MΩkm （20℃）	耐電圧 V/5分	構成本/mm	外径約（mm）	材質^※3	厚さ（mm）	材質^※3	外径約（mm）	厚さ（mm）	材質^※3
NA3UCR	20	2	0.5	芯／層撚り	2	6.7	51	9	39.3	50	2000	6/18/0.08	1.1	特殊軟銅より線	0.6	PVC	2.3	1	PVC	ULAWM 2517 c-UL対応	◎
		3			3	7.1	62	7													◎
		4			4	7.7	74	6													◎
		6			6	9	105	5													◎
		8			8	10.6	137	4										1.1			◎
		10			10	11.5	163	4										1.1			◎
		12			12	12.1	190	3										1.2			◎
		16			16	13.5	246	3										1.3			◎
		20			20	15.1	309	3										1.4			◎
		30			30	18.1	451	2										1.6			◎
	18	2	0.75		2	7.1	60	12	25.3			6/28/0.08	1.3		0.6		2.5	1			◎
		3			3	7.5	75	10													◎
		4			4	8.1	91	8													◎
		6			6	9.6	130	7													◎
		8			8	11.3	177	6										1.1			◎
		10			10	12.5	216	5										1.2			◎
		12			12	12.9	247	5										1.2			◎
	16	2	1.25		2	8.3	85	17	16.1			6/44/0.08	1.7		0.7		3.1	1			◎
		3			3	8.8	107	13													◎
		4			4	9.6	131	12													◎
		6			6	11.8	199	9										1.2			◎
		8			8	13.9	264	8										1.3			◎
		10			10	15.3	323	7										1.4			◎
		16			16	17.9	488	5										1.6			◎
	14	2	2		2	9.5	115	23	9.87			6/69/0.08	2.1		0.8		3.7	1			◎
		3			3	10.3	151	19										1.1			◎
		4			4	11.2	190	16										1.1			◎
		6			6	13.8	285	13										1.3			◎

【ご注意】
※1 サイズ変換はあくまでも目安となります。詳しくは>>P1688の対比表をご参照ください。
※2 許容電流の値はあくまでも参考値であって、保証値ではありません。
※3 材質の見方
【材質】PVC…塩化ビニル PE…ポリエチレン系素材
P…ポリエステル系素材フッ素…各種ふっ素樹脂 ※…その他
※4 サンプル提供についてはFAケーブルサンプル依頼フォームページを確認ください。
※5 ケーブル・電線のシース（外被部分）の外径サイズについては、上記表中の"仕上外径"の
項目をご参照ください。

電流減少係数

周囲温度（℃）	30	40	50	60	70	80	90	100
電流減少係数	1.00	0.90	0.75	0.73	0.65	0.56	0.44	0.27

許容電流値は周囲温度30℃空中1条布設時の計算値を示し保証値ではありません。
周囲温度30℃以上の場合は、上の電流減少係数を許容電流に乗じます。
（例）AWG20の2芯で周囲温度が40℃の場合の許容電流値
9×0.9=8.1（A）

1688ページへ

構造		線芯識別表
（注）所要芯数に応じ介在の挿入があります。		〇内数字は、黒色絶縁体上のナンバリング表示を示す。は緑色絶縁体に黄色ラインマークの意味

サンプル手配はこちらから

無償サンプルを提供しております。
実際に手に取り、質感や作業性をご確認ください。
▼下記より必要情報を記入しサンプルをご依頼ください。
サンプル依頼フォーム
サンプル長は 1m未満です。
出荷にはご依頼日より一週間ほどかかる場合がございます。

型番リスト

表示件数

...

型番

芯数

(芯)

AWGサイズ

(AWG)

導体断面積

(mm²)

仕上り外径

(mm)

全長

(m)

アース線

RoHS?

最小発注数量

2	[15～14] 14	2.0	9.5	1	なし	10	1個
2	[15～14] 14	2.0	9.5	2	なし	10	1個
2	[15～14] 14	2.0	9.5	3	なし	10	1個
2	[15～14] 14	2.0	9.5	4	なし	10	1個
2	[15～14] 14	2.0	9.5	5	なし	10	1個
2	[15～14] 14	2.0	9.5	6	なし	10	1個
2	[15～14] 14	2.0	9.5	7	なし	10	1個
2	[15～14] 14	2.0	9.5	8	なし	10	1個
2	[15～14] 14	2.0	9.5	9	なし	10	1個
2	[15～14] 14	2.0	9.5	10	なし	10	1個
2	[15～14] 14	2.0	9.5	11	なし	10	1個
2	[15～14] 14	2.0	9.5	12	なし	10	1個
2	[15～14] 14	2.0	9.5	13	なし	10	1個
2	[15～14] 14	2.0	9.5	14	なし	10	1個
2	[15～14] 14	2.0	9.5	15	なし	10	1個
2	[15～14] 14	2.0	9.5	16	なし	10	1個
2	[15～14] 14	2.0	9.5	17	なし	10	1個
2	[15～14] 14	2.0	9.5	18	なし	10	1個
2	[15～14] 14	2.0	9.5	19	なし	10	1個
2	[15～14] 14	2.0	9.5	20	なし	10	1個
2	[15～14] 14	2.0	9.5	21	なし	10	1個
2	[15～14] 14	2.0	9.5	22	なし	10	1個
2	[15～14] 14	2.0	9.5	23	なし	10	1個
2	[15～14] 14	2.0	9.5	24	なし	10	1個
2	[15～14] 14	2.0	9.5	25	なし	10	1個
2	[15～14] 14	2.0	9.5	26	なし	10	1個
2	[15～14] 14	2.0	9.5	27	なし	10	1個
2	[15～14] 14	2.0	9.5	28	なし	10	1個
2	[15～14] 14	2.0	9.5	29	なし	10	1個
2	[15～14] 14	2.0	9.5	30	なし	10	1個
2	[15～14] 14	2.0	9.5	31	なし	10	1個
2	[15～14] 14	2.0	9.5	32	なし	10	1個
2	[15～14] 14	2.0	9.5	33	なし	10	1個
2	[15～14] 14	2.0	9.5	34	なし	10	1個
2	[15～14] 14	2.0	9.5	35	なし	10	1個
2	[15～14] 14	2.0	9.5	36	なし	10	1個
2	[15～14] 14	2.0	9.5	37	なし	10	1個
2	[15～14] 14	2.0	9.5	38	なし	10	1個
2	[15～14] 14	2.0	9.5	39	なし	10	1個
2	[15～14] 14	2.0	9.5	40	なし	10	1個
2	[15～14] 14	2.0	9.5	41	なし	10	1個
2	[15～14] 14	2.0	9.5	42	なし	10	1個
2	[15～14] 14	2.0	9.5	43	なし	10	1個
2	[15～14] 14	2.0	9.5	44	なし	10	1個
2	[15～14] 14	2.0	9.5	45	なし	10	1個
2	[15～14] 14	2.0	9.5	46	なし	10	1個
2	[15～14] 14	2.0	9.5	47	なし	10	1個
2	[15～14] 14	2.0	9.5	48	なし	10	1個
2	[15～14] 14	2.0	9.5	49	なし	10	1個
2	[15～14] 14	2.0	9.5	50	なし	10	1個
2	[15～14] 14	2.0	9.5	51	なし	10	1個
2	[15～14] 14	2.0	9.5	52	なし	10	1個
2	[15～14] 14	2.0	9.5	53	なし	10	1個
2	[15～14] 14	2.0	9.5	54	なし	10	1個
2	[15～14] 14	2.0	9.5	55	なし	10	1個
2	[15～14] 14	2.0	9.5	56	なし	10	1個
2	[15～14] 14	2.0	9.5	57	なし	10	1個
2	[15～14] 14	2.0	9.5	58	なし	10	1個
2	[15～14] 14	2.0	9.5	59	なし	10	1個
2	[15～14] 14	2.0	9.5	60	なし	10	1個

通常単価(税別) (税込単価)	通常出荷日

1,773円 ( 1,950円 )	在庫品1日目当日出荷可能
3,545円 ( 3,900円 )	在庫品1日目当日出荷可能
5,318円 ( 5,850円 )	在庫品1日目当日出荷可能
7,091円 ( 7,800円 )	在庫品1日目当日出荷可能
8,862円 ( 9,748円 )	在庫品1日目当日出荷可能
9,116円 ( 10,028円 )	在庫品1日目当日出荷可能
10,635円 ( 11,699円 )	在庫品1日目当日出荷可能
12,154円 ( 13,369円 )	在庫品1日目当日出荷可能
13,673円 ( 15,040円 )	在庫品1日目当日出荷可能
15,193円 ( 16,712円 )	在庫品1日目当日出荷可能
16,712円 ( 18,383円 )	在庫品1日目当日出荷可能
18,231円 ( 20,054円 )	在庫品1日目当日出荷可能
19,750円 ( 21,725円 )	在庫品1日目当日出荷可能
21,270円 ( 23,397円 )	在庫品1日目当日出荷可能
22,789円 ( 25,068円 )	在庫品1日目当日出荷可能
24,308円 ( 26,739円 )	在庫品1日目当日出荷可能
25,827円 ( 28,410円 )	在庫品1日目当日出荷可能
27,347円 ( 30,082円 )	在庫品1日目当日出荷可能
28,866円 ( 31,753円 )	在庫品1日目当日出荷可能
26,586円 ( 29,245円 )	在庫品1日目当日出荷可能
27,916円 ( 30,708円 )	在庫品1日目当日出荷可能
29,246円 ( 32,171円 )	在庫品1日目当日出荷可能
30,575円 ( 33,633円 )	在庫品1日目当日出荷可能
31,904円 ( 35,094円 )	在庫品1日目当日出荷可能
33,233円 ( 36,556円 )	在庫品1日目当日出荷可能
34,563円 ( 38,019円 )	在庫品1日目当日出荷可能
35,892円 ( 39,481円 )	在庫品1日目当日出荷可能
37,221円 ( 40,943円 )	在庫品1日目当日出荷可能
38,551円 ( 42,406円 )	在庫品1日目当日出荷可能
39,880円 ( 43,868円 )	在庫品1日目当日出荷可能
41,209円 ( 45,330円 )	在庫品1日目当日出荷可能
42,539円 ( 46,793円 )	在庫品1日目当日出荷可能
43,868円 ( 48,255円 )	在庫品1日目当日出荷可能
45,197円 ( 49,717円 )	在庫品1日目当日出荷可能
46,526円 ( 51,179円 )	在庫品1日目当日出荷可能
47,856円 ( 52,642円 )	在庫品1日目当日出荷可能
49,186円 ( 54,105円 )	在庫品1日目当日出荷可能
50,514円 ( 55,565円 )	在庫品1日目当日出荷可能
51,844円 ( 57,028円 )	在庫品1日目当日出荷可能
53,173円 ( 58,490円 )	在庫品1日目当日出荷可能
54,502円 ( 59,952円 )	在庫品1日目当日出荷可能
55,832円 ( 61,415円 )	在庫品1日目当日出荷可能
57,161円 ( 62,877円 )	在庫品1日目当日出荷可能
58,491円 ( 64,340円 )	在庫品1日目当日出荷可能
59,819円 ( 65,801円 )	在庫品1日目当日出荷可能
61,149円 ( 67,264円 )	在庫品1日目当日出荷可能
62,479円 ( 68,727円 )	在庫品1日目当日出荷可能
63,807円 ( 70,188円 )	在庫品1日目当日出荷可能
65,137円 ( 71,651円 )	在庫品1日目当日出荷可能
59,081円 ( 64,989円 )	在庫品1日目当日出荷可能
60,263円 ( 66,289円 )	在庫品1日目当日出荷可能
61,445円 ( 67,590円 )	在庫品1日目当日出荷可能
62,626円 ( 68,889円 )	在庫品1日目当日出荷可能
63,807円 ( 70,188円 )	在庫品1日目当日出荷可能
64,989円 ( 71,488円 )	在庫品1日目当日出荷可能
66,171円 ( 72,788円 )	在庫品1日目当日出荷可能
67,353円 ( 74,088円 )	在庫品1日目当日出荷可能
68,534円 ( 75,387円 )	在庫品1日目当日出荷可能
69,716円 ( 76,688円 )	在庫品1日目当日出荷可能
70,897円 ( 77,987円 )	在庫品1日目当日出荷可能

...

基本情報

基本情報

300V 高屈曲 UL AWM2517/c-UL対応可動電源ケーブル（ケーブルキャリア試験1,000万回以上）。

ご注意

本ページの一部商品にて材料や部材入手難などの影響により一時的に受注停止をしております。
受注停止の型番については、ご注文の型番確定時に注文停止の案内がされます。推奨代替品はD-LIST3Z可動用ケーブル、SS300R　UL規格　小径・低価格になります。現在、代替品へのご注文が集中し、一部製品で代替品でも受注停止が発生しておりますこと、予めご了承ください。
【取扱い終了品】一部型式において、在庫無くなり次第、ミスミでは受注受付を終了します。仕様の違いをご確認ください。本件に対するお問い合わせは本ページ右上の『エレクトロニクス部品技術窓口』のチャット・お問合せフォームからお願いします。
［在庫限り販売終了品］ [推奨代替品]
・NA3UCR-18-12-(長さ) ・NA2517K-18-12-(長さ)
※代替品シリーズNA2517K 耐震 PSE/UL対応から仕様差異をご確認ください。

【ココが特長】
（ULAWM2517/c-UL/CE対応）
●ケーブルキャリア配線に使用可能。
　※試験結果のため保証値ではありません。
●使用温度範囲：-20℃～105℃。
●難燃性：VW-1。

【ご注意】
・この商品は「ULトレーサビリティプログラム/プロセスト・ワイヤ」に対応しております。（c-UL対応）
※採用メーカー変更により、色味や柔らかさが若干変わる場合があります。
電気用品安全法を取得しておりません。

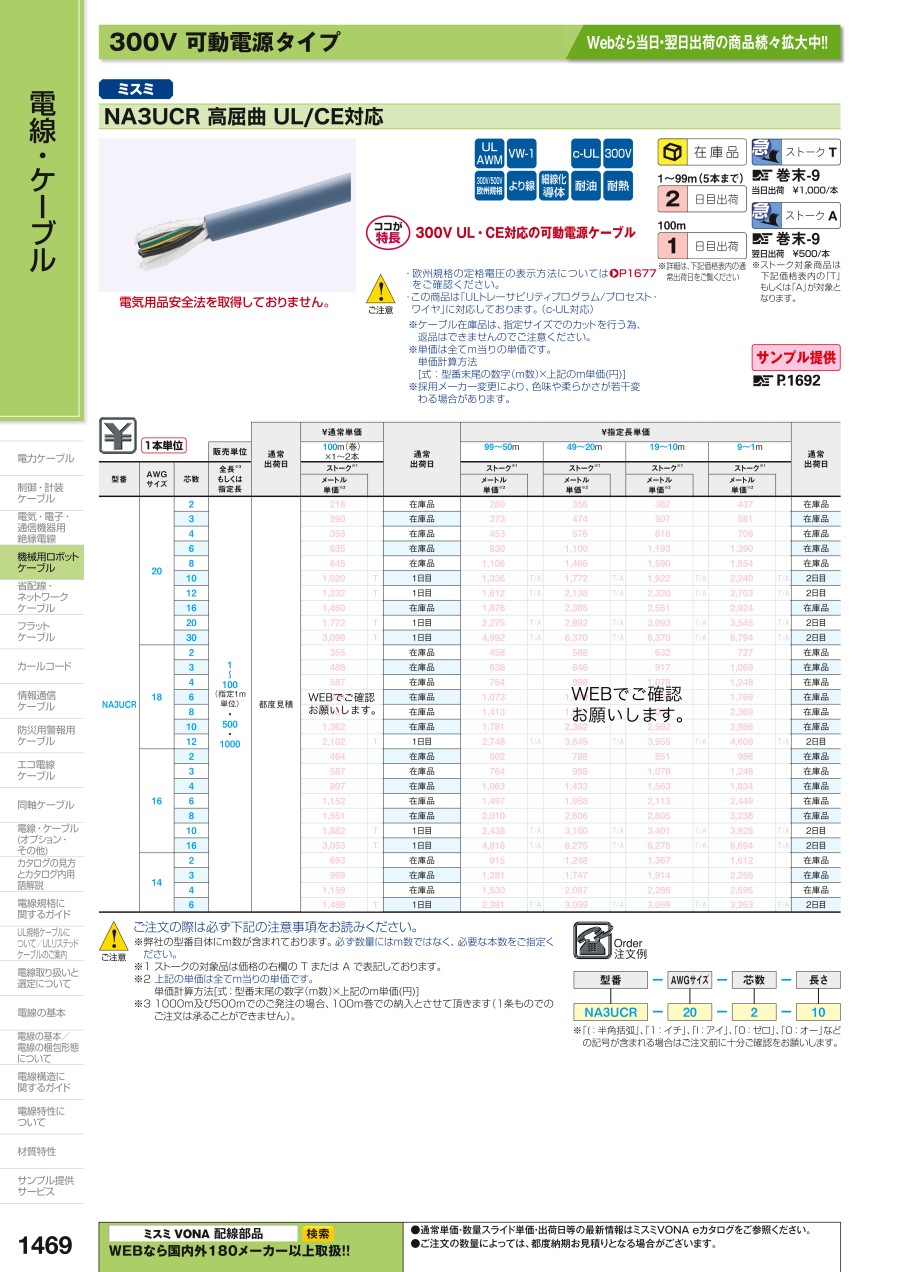

カタログ

商品TOP

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
ST30R 【大電×ミスミ】極細高耐久ロボットケーブル（シールド無・有）
"30V"細径耐屈曲ロボットケーブル。「大電」との協業で、細さと屈曲性に優れる商品をミスミ在庫販売！
ミスミ
ST300R 【大電×ミスミ】極細高耐久ロボットケーブル（シールド無・有）
"300V"細径耐屈曲ロボットケーブル。「大電」との協業で、細さと屈曲性に優れる商品をミスミ在庫販売！
ミスミ
SS30UCR UL／CE対応
30V　ロボットケーブル（UL・CE対応）。業界トップクラスの細さと屈曲性に優れたおすすめの商品。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
