海外刃型コンセント アウトレット／Oタイプ
- 通常単価(税別)
- 8,589円7,730円
- 税込単価
- 9,448円8,503円
通常出荷日：在庫品1日目当日出荷可能
パネル取付盤内配線用のOタイプ電源アウトレットφ4.5のケーブル引出し口を3箇所開けていただく必要があ...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
－閉じる
MIS-412の仕様・寸法情報
種類
[その他] アウトレット
形状
O-3
定格電圧(V)
250
定格電流(A)
10
NEMA規格有無
無
寸法 長さ(mm)
29
寸法 幅(mm)
49
寸法 厚み(mm)
49
その他規格(AS)
○
その他規格(NZS)
○
chemSHERPA
調査中
商品仕様
概要仕様
接続部
取付：M3.5または M3の皿ネジ。但し、おねじ寸法は7mm以下。
| 外形寸法図 | |
 |
■結線手順
①中央のビスを外しキャップ部とベース部に分ける。
②パネル取付穴位置（Ｍ４×4 ＊1）と配線Ａ、Ｎ、Ｅ位置の穴（φ５㎜まで）をあける。
＊1 取り付け穴は4箇所の内、上下または左右の2点で固定していただくことも可能です。
配線は裏面からのみ結線できます。
※③④の工程は前後しても問題ありません。
③ベース部を壁面に取り付ける。
④配線を裏面より挿入し、A，N，Eの端子ネジを締め付ける。
※メーカーによる圧着端子などの推奨はなく、ヨリ線での接続となります。
⑤キャップ部を取り付ける。
①中央のビスを外しキャップ部とベース部に分ける。
②パネル取付穴位置（Ｍ４×4 ＊1）と配線Ａ、Ｎ、Ｅ位置の穴（φ５㎜まで）をあける。
＊1 取り付け穴は4箇所の内、上下または左右の2点で固定していただくことも可能です。
配線は裏面からのみ結線できます。
※③④の工程は前後しても問題ありません。
③ベース部を壁面に取り付ける。
④配線を裏面より挿入し、A，N，Eの端子ネジを締め付ける。
※メーカーによる圧着端子などの推奨はなく、ヨリ線での接続となります。
⑤キャップ部を取り付ける。
規格表
| 定格 | AC250V-10A |
| 安全規格 | AS/NZS 3112:1993 |
| 本体材質 | ユリア樹脂 |
| 適合電線 | 0.5mm2〜1.0mm2 |
| 重量 | 45g |
*大変申し訳ありませんが、型式「ＭＩＳ-ＲＡＳ」は2003年8月販売終了になりました（メーカーの製造中止のため）。
後継品の「ＭＩＳ-412」は同じくオーストラリアのＡＳ規格をとれております。
ただし、外形寸法はＭＩＳ-ＲＡＳと異なるため、ご注意くださいますようお願いいたします。
詳細情報
基本情報
パネル取付盤内配線用のOタイプ電源アウトレット
φ4.5のケーブル引出し口を3箇所開けていただく必要があります。
定格:AC250V-10A
本体材質:ユリア樹脂
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
【ご注意】
・φ4.5のケーブル引出し口を3箇所開けていただく必要があります。
・φ4.5のケーブル引出し口を3箇所開けていただく必要があります。

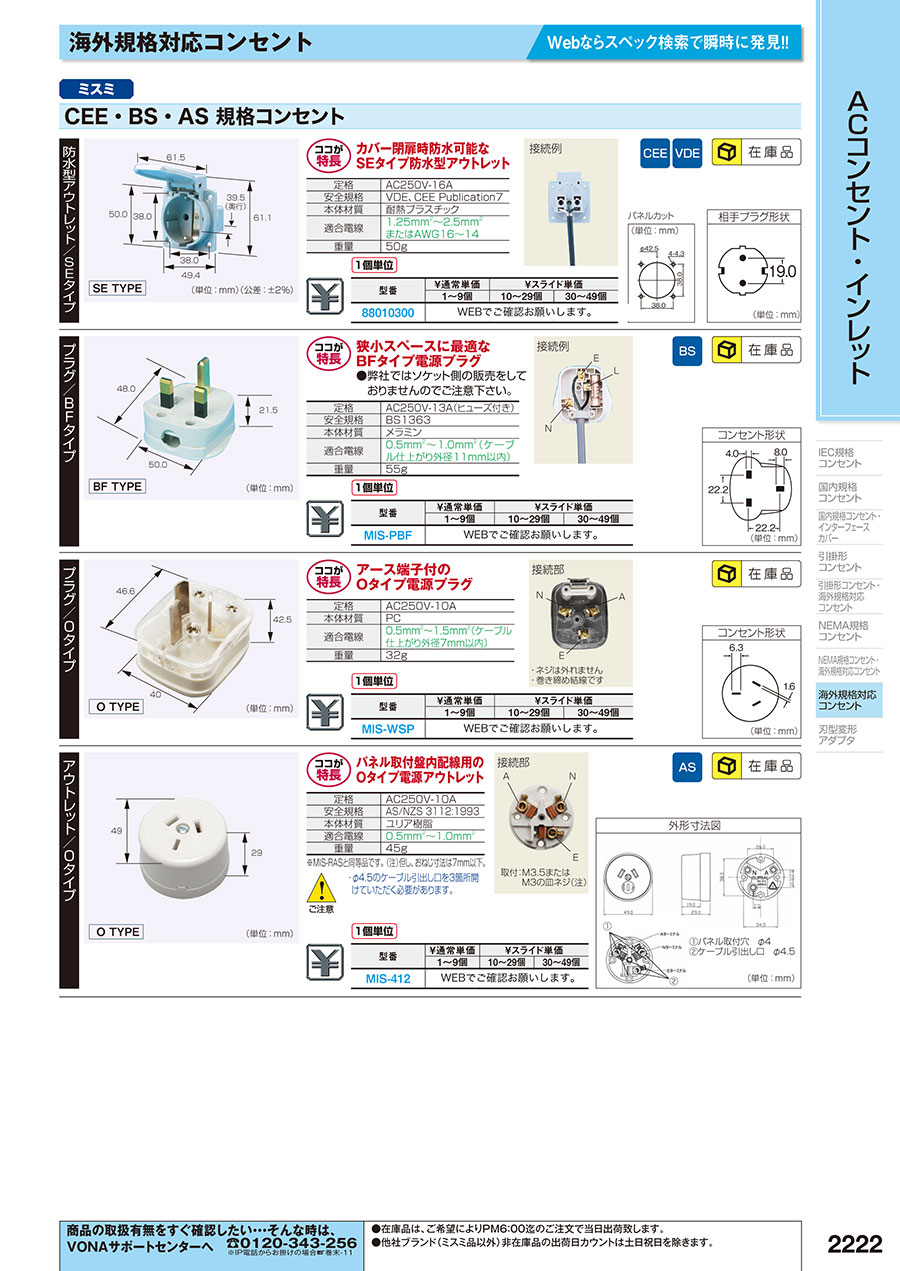

カタログ
