仕様
出荷日
- すべて
- 当日出荷可能
NEMA規格 アウトレット
- 通常単価(税別)
- 2,300円～5,771円特別価格
- 税込単価
- 2,530円～6,348円特別価格
通常出荷日：在庫品1日目当日出荷可能
NEMA規格、海外規格対応のアウトレット給電側機器または壁面に取付けてケーブル側のプラグ（オス）へ電源...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 【取扱終了情報】在庫無くなり次第、ミスミで受注受付を終了します。推奨代替品はございません。
未確定：候補が3型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)

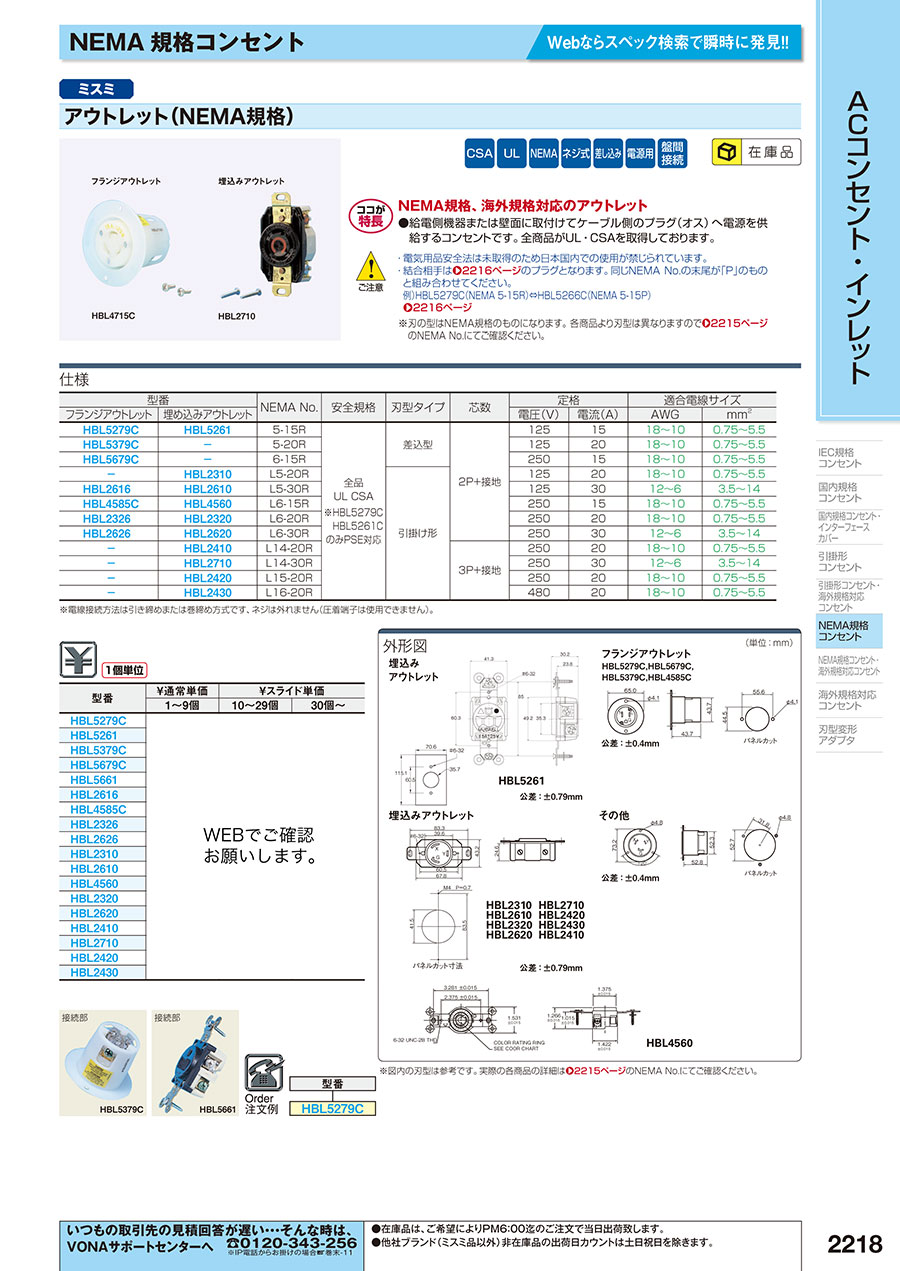

商品仕様
規格表
| 型式 |
| HBL5279C |
仕様
※電線接続方法は引き締めまたは巻締め方式です、ネジは外れません（圧着端子は使用できません）。
※推奨代替品の仕様はWEBカタログをご確認下さい。
| 型式 | NEMA No. | 安全規格 | 刃型タイプ | 芯数 | 定格 | 適合電線サイズ | |||||
| フランジアウトレット | フランジアウレット 推奨代替品※ | 埋め込みアウトレット | 埋め込みアウレット 推奨代替品※ | 電圧(V) | 電流(A) | AWG | mm2 | ||||
| HBL5279C | − | HBL5261 | − | 5-15R | 全品 UL CSA | 差込型 | 2P＋接地 | 125 | 15 | 18〜10 | 0.75〜5.5 |
| HBL5379C | − | − | − | 5-20R | 125 | 20 | 18〜10 | 0.75〜5.5 | |||
| HBL5679C | − | HBL5661 | − | 6-15R | 250 | 15 | 18〜10 | 0.75〜5.5 | |||
| − | − | HBL2310 | WJ-6323B | L5-20R | 引掛け形 | 125 | 20 | 18〜10 | 0.75〜5.5 | ||
| HBL2616 | J-518 | HBL2610 | − | L5-30R | 125 | 30 | 12〜6 | 3.5〜14 | |||
| HBL4585C | − | HBL4560 | J-706 | L6-15R | 250 | 15 | 18〜10 | 0.75〜5.5 | |||
| HBL2326 | − | HBL2320 | − | L6-20R | 250 | 20 | 18〜10 | 0.75〜5.5 | |||
| HBL2626 | − | HBL2620 | WJ-6331B | L6-30R | 250 | 30 | 12〜6 | 3.5〜14 | |||
| − | − | HBL2410 | − | L14-20R | 3P＋接地 | 250 | 20 | 18〜10 | 0.75〜5.5 | ||
| − | − | HBL2710 | − | L14-30R | 250 | 30 | 12〜6 | 3.5〜14 | |||
| − | − | HBL2420 | WJ-6421B | L15-20R | 250 | 20 | 18〜10 | 0.75〜5.5 | |||
| − | − | HBL2430 | − | L16-20R | 480 | 20 | 18〜10 | 0.75〜5.5 | |||
※推奨代替品の仕様はWEBカタログをご確認下さい。
概要仕様
外形図 | （単位：mm） | ||
| 埋込み アウトレット |  | フランジアウトレット HBL5279C、HBL5679C、 HBL5379C、HBL4585C | |
 |  | ||
| 公差：±0.4mm | パネルカット | ||
 | HBL5261 | ||
| 公差：±0.79mm | |||
| 埋込み アウトレット | その他 | ||
 |  |  | |
| 公差：±0.4mm | パネルカット | ||
 | HBL2310 HBL2710 HBL2610 HBL2420 HBL2320 HBL2430 HBL2620 HBL2410 | ||
| パネルカット寸法 | 公差：±0.79mm | ||
 HBL4560 | |||
接続部
HBL5661
接続部
HBL5379C
詳細情報
基本情報
NEMA規格、海外規格対応のアウトレット
給電側機器または壁面に取付けてケーブル側のプラグ（オス）へ電源を供給するコンセントです。
全商品がUL・CSAを取得しております。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 【取扱終了情報】在庫無くなり次第、ミスミで受注受付を終了します。推奨代替品はございません。
カタログ
商品担当おすすめ
NEMA規格 アウトレットのレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Q各種安全規格証明書の発行依頼はどの様に依頼したらよいですか？
A
本ページの下にございます「技術サポート窓口」の「お問合せフォーム」からご依頼下さい。メール添付にてPDFデータで証明書をお送りいたします。各メーカ様からの入手に時間がかかる場合がございますのであらかじめご了承をお願い致します。
