【アメリカン電機】産業用引掛形コンセント インレット（防水カバー付タイプ）
- 一部SALE 2026/03/31まで
- 数量スライド割引
- 当日出荷可能
- 通常単価(税別)
- 2,191円～5,525円特別価格
- 税込単価
- 2,410円～6,078円特別価格
アメリカン電機製です。パネル取付タイプの防水カバー付引掛形インレットは、外部か...
詳細情報を確認する未確定：候補が6型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様
規格表
| 型式 | 芯数 | 定 格 | 重量 ｇ | 組み合せ グループ＊ | |
| 電流(A) | 電圧(V) | ||||
| 3115NW | 接地＋2P | 15 | 125 | 122 | A |
| 3215NW-L5 | 20 | 170 | B | ||
| 3315NW-L5 | 30 | 200 | C | ||
| 3125NW | 接地＋2P | 15 | 250 | 121 | D |
| 3225NW-L6 | 20 | 170 | E | ||
| 3325NW-L6 | 30 | 200 | F | ||
| 3225NW | 3P | 20 | 250 | 170 | G |
| 3325NW | 30 | 200 | H | ||
| 3125GNW | 接地＋3P | 15 | 250 | 129 | I |
| 4225NW | 20 | 170 | J | ||
| 4325NW | 30 | 200 | K | ||
| 4325NW-L15 | 30 | 200 | L | ||
概要仕様
仕様
各製品の刃の形状はこちら なお、接地＋3Pの30A-250V品は、刃の形状が２種類ありますのでご注意ください。
| 型式 | 耐電圧 | 定 格 | 電線接続ネジ締付け | 適用電線 | 電線ストリップ長さ | 適合圧着端子 (JISの呼び) | ボディ素材 | ケース素材 | |||||
| AC/1分間 | 芯数 | 電流 | 電圧 | トルク(kgf/cm) | 導体径(mm) | 導体断面積(mm2) | 圧着端子 | 引締め | 巻締め | ||||
| 3115NW | 1250V | 接地 ＋2P | 15A | 125V | 12.2 | 1.6〜2 | 2 | 6mm | 13mm | 不可 | R2-4 | ナイロン，黒 | ナイロン、アイボリー |
| 3215NW-L5 | 20A | 12.2 | 2〜2.6 | 3.5 | 7mm | 14mm | 不可 | R3.5-4 | |||||
| 3315NW-L5 | 30A | 15.3 | 2.6〜3.2 | 5.5 | 8mm | 17mm | 不可 | R5.5-5 | |||||
| 3125NW | 1500V | 接地 ＋2P | 15A | 250V | 12.2 | 1.6〜2 | 2 | 6mm | 13mm | 不可 | R2-4 | ||
| 3225NW-L6 | 20A | 12.2 | 2〜2.6 | 3.5 | 7mm | 14mm | 不可 | R3.5-4 | |||||
| 3325NW-L6 | 30A | 15.3 | 2.6〜3.2 | 5.5 | 8mm | 17mm | 不可 | R5.5-5 | |||||
| 3225NW | 3P | 20A | 250V | 12.2 | 2〜2.6 | 3.5 | 7mm | 14mm | 不可 | R3.5-4 | |||
| 3325NW | 30A | 15.3 | 2.6〜3.2 | 5.5 | 8mm | 17mm | 不可 | R5.5-5 | |||||
| 3125GNW | 接地 ＋3P | 15A | 250V | 12.2 | 1.6〜2 | 2 | 6mm | 13mm | 不可 | R2-4 | |||
| 4225NW | 20A | 12.2 | 2〜2.6 | 3.5 | 7mm | 16mm | 不可 | R3.5-4 | |||||
| 4325NW | 30A | 15.3 | 2.6〜3.2 | 5.5 | 8mm | 17mm | 不可 | R5.5-5 | |||||
| 4325NW-L15 | 30A | 15.3 | 2.6〜3.2 | 5.5 | 8mm | 17mm | 不可 | R5.5-5 | |||||
以下、引掛形・接地形2P 15A 250V （NEMA規格 L6-15）商品につきまして2021年3月21日より順次、栓刃の形状（寸法値）変更となります。
新旧ともに同定格のさし込み口への挿入について品質及び性能上、問題ございません。
恐れ入りますが、 新商品への切り替え時期 につきましては 旧品在庫なくなり次第とさせて頂きます 。
予めご了承ください。
詳細情報
基本情報
アメリカン電機製です。パネル取付タイプの防水カバー付引掛形インレットは、外部からの水の浸入を防止し、機器の安全性を確保するために役立ちます。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 本シリーズは、生産効率向上のため以下の仕様変更を予定しております。
旧）取り扱い説明書（紙、包装箱に同梱）
新）取り扱い説明書（QRコード、包装箱に貼り付け）
※ランニングチェンジでの切替を予定
※本変更による商品自体の変更はございません
●パネルに取り付けて、ソケットとの接続に使用する防水型インレットです。
●本体色がアイボリー色のため機器の外観を損ねるようなことがありません。
●カバーを閉めたときは防水、80°開いたときは防雨型です。また80°と160°の位置でカバーは静止します。
●電線結線部には安全のために、付属の絶縁カバーを付けられるようになっております。
●IP44
・引掛けの刃の形は定格によって異なりますので、結合相手を選定の際はご注意ください。刃の形状はこちらにてご確認ください。
また組み合わせは組み合わせグループが同じものどうしで行ってください。
・2008年5月21日製造分より、ワッシャーとナットがフランジナットに変更となりました。

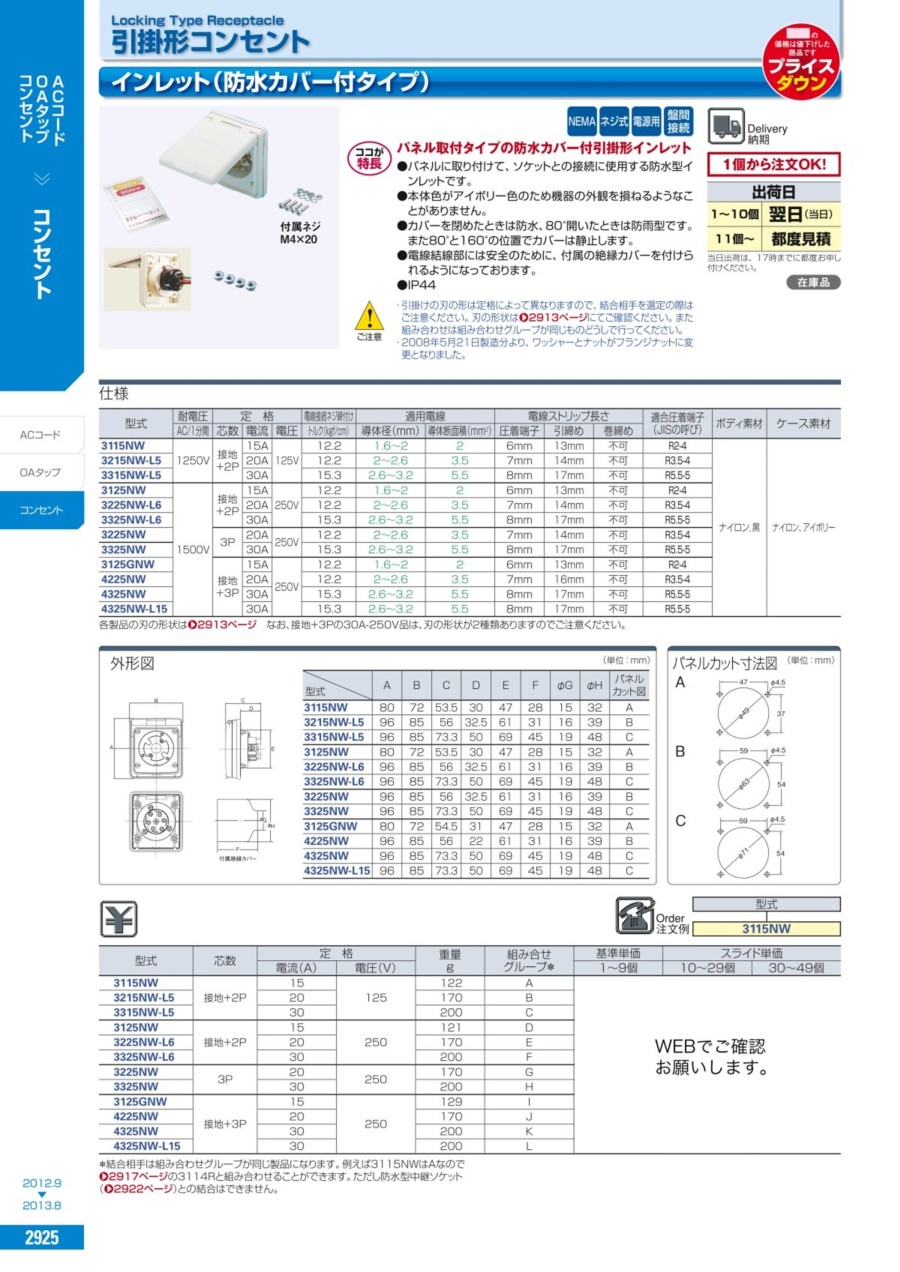

カタログ
商品担当おすすめ
【アメリカン電機】産業用引掛形コンセント インレット（防水カバー付タイプ）のレビュー
Compressor２０ｍのケーブルを取り外し可能に
5
5.02021/06/29
Compressor(Φ３、２００V 30Amax)２０ｍのケーブルを取り外し可能にした。
電源ソースは分電盤直結、実験...もっと読む
0人が参考にしています。
よくあるご質問（FAQ）
Q各種安全規格証明書の発行依頼はどの様に依頼したらよいですか？
A
本ページの下にございます「技術サポート窓口」の「お問合せフォーム」からご依頼下さい。メール添付にてPDFデータで証明書をお送りいたします。各メーカ様からの入手に時間がかかる場合がございますのであらかじめご了承をお願い致します。
