【アメリカン電機】製商品 産業用引掛形コンセント ソケット（ストレートタイプ）
- 通常単価(税別)
- 1,002円～3,252円
- 税込単価
- 1,102円～3,577円
アメリカン電機製。ゴム、ナイロン素材の引掛形ストレートソケット
詳細情報を確認する未確定：候補が22型番あります。

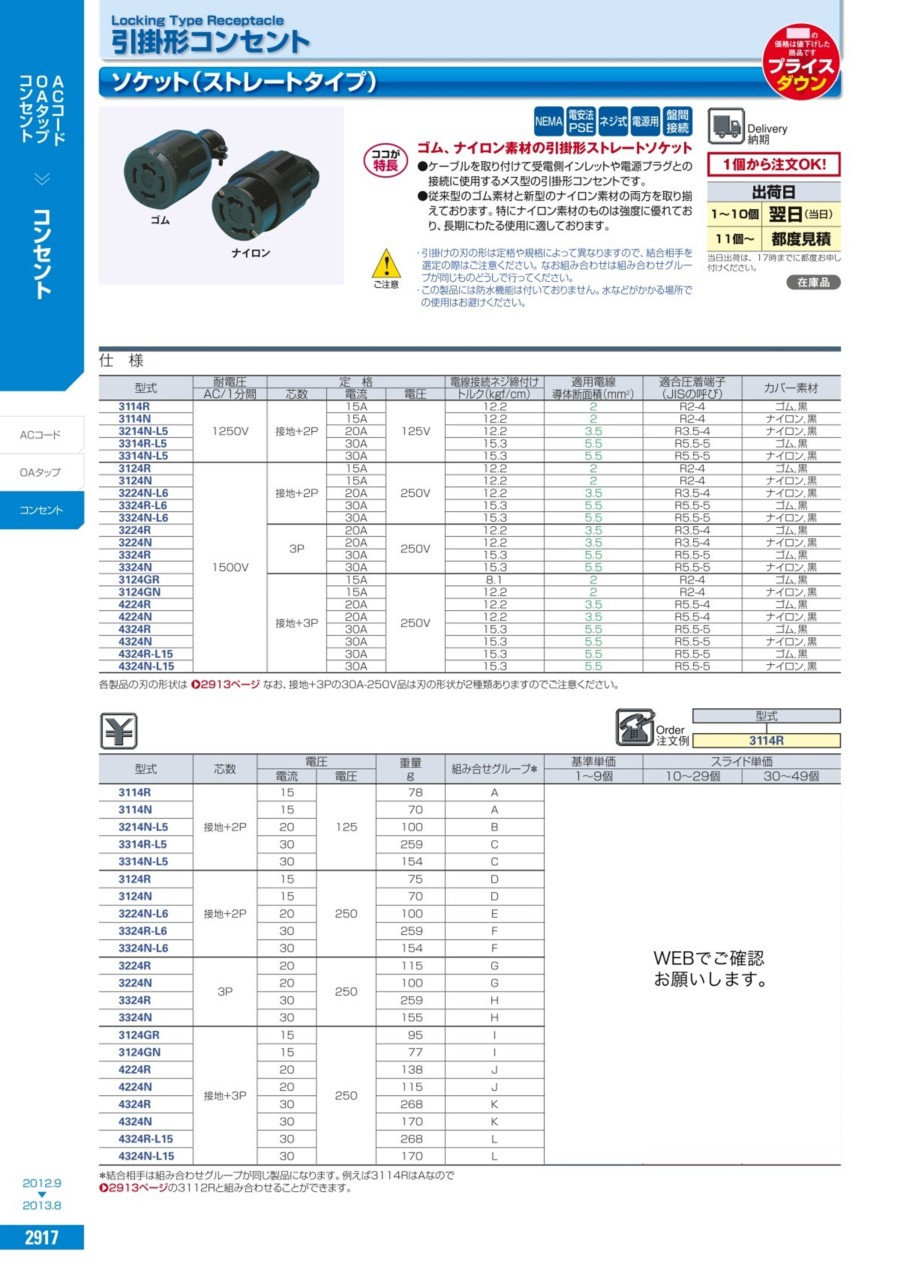

商品仕様
規格表
| 型式 |
| 3114R |
| 型式 | 芯数 | 電圧 | 重量 ｇ | 組み合せグループ＊ | |
| 電流 | 電圧 | ||||
| 3114R | 接地＋2P | 15 | 125 | 78 | A |
| 3114N | 15 | 70 | A | ||
| 3214N-L5 | 20 | 100 | B | ||
| 3314R-L5 | 30 | 259 | C | ||
| 3314N-L5 | 30 | 154 | C | ||
| 3124R | 接地＋2P | 15 | 250 | 75 | D |
| 3124N | 15 | 70 | D | ||
| 3224N-L6 | 20 | 100 | E | ||
| 3324R-L6 | 30 | 259 | F | ||
| 3324N-L6 | 30 | 154 | F | ||
| 3224R | 3P | 20 | 250 | 115 | G |
| 3224N | 20 | 100 | G | ||
| 3324R | 30 | 259 | H | ||
| 3324N | 30 | 155 | H | ||
| 3124GR | 接地＋3P | 15 | 250 | 95 | I |
| 3124GN | 15 | 77 | I | ||
| 4224R | 20 | 138 | J | ||
| 4224N | 20 | 115 | J | ||
| 4324R | 30 | 268 | K | ||
| 4324N | 30 | 170 | K | ||
| 4324R-L15 | 30 | 268 | L | ||
| 4324N-L15 | 30 | 170 | L | ||
こちらの3112Rと組み合わせることができます。
概要仕様
外形図 | ||
| （1）カバー素材がゴムの15A、20Aの製品 |  | |
| 3114R 3124R 3224R 3124GR 4224R | ||
| ＊刃形はイメージ図になります。刃形形状については▶2913ページ参照下さい。 | ||
| （2）カバー素材がゴムの30Aの製品 |  | |
| 3314R-L5 3324R-L6 3324R 4324R 4324R-L15 | ||
| ＊刃形はイメージ図になります。刃形形状については▶2913ページ参照下さい。 | ||
| （3）カバー素材がナイロンの製品 |  | |
| 3114N 3214N-L5 3314N-L5 3124N 3224N-L6 3324N-L6 | 3224N 3324N 3124GN 4224N 4324N 4324N-L15 | |
| （単位：mm） | ||||||||
| 型式 | 電線ストリップ長さ | 外形図 番号 | A | B | C | D | ||
| 圧着端子 | 引締め | 巻締め | ||||||
| 3114R | 6mm | 不可 | 不可 | （1） | φ40 | - | 75 | φ13 |
| 3114N | 6mm | 12mm | 不可 | （3） | φ40 | φ35 | 69 | φ16 |
| 3214N-L5 | 7mm | 16mm | 不可 | （3） | φ45 | φ39.5 | 86.5 | φ20 |
| 3314R-L5 | 8mm | 17mm | 不可 | （2） | φ61 | - | 100 | φ16 |
| 3314N-L5 | 8mm | 17mm | 不可 | （3） | φ58 | φ52 | 100 | φ24 |
| 3124R | 6mm | 不可 | 不可 | （1） | φ40 | - | 75 | φ13 |
| 3124N | 6mm | 12mm | 不可 | （3） | φ40 | φ35 | 69 | φ16 |
| 3224N-L6 | 7mm | 16mm | 不可 | （3） | φ45 | φ39.5 | 86.5 | φ20 |
| 3324R-L6 | 8mm | 17mm | 不可 | （2） | φ61 | - | 100 | φ16 |
| 3324N-L6 | 8mm | 不可 | 不可 | （3） | φ58 | φ52 | 100 | φ24 |
| 3224R | 7mm | 不可 | 不可 | （1） | φ46 | - | 90 | φ15 |
| 3224N | 7mm | 16mm | 不可 | （3） | φ45 | φ39.5 | 86.5 | φ20 |
| 3324R | 8mm | 17mm | 不可 | （2） | φ61 | - | 100 | φ16 |
| 3324N | 8mm | 17mm | 不可 | （3） | φ58 | φ52 | 100 | φ24 |
| 3124GR | 6mm | 不可 | 不可 | （1） | φ45 | φ43 | 72 | φ13 |
| 3124GN | 6mm | 不可 | 不可 | （3） | φ40 | φ35 | 69 | φ16 |
| 4224R | 7mm | 不可 | 不可 | （1） | φ52 | - | 90 | φ16 |
| 4224N | 7mm | 16mm | 不可 | （3） | φ51 | φ45 | 88.5 | φ16 |
| 4324R | 8mm | 17mm | 不可 | （2） | φ61 | - | 100 | φ18 |
| 4324N | 8mm | 17mm | 不可 | （3） | φ58 | φ52 | 100 | φ24 |
| 4324R-L15 | 8mm | 17mm | 不可 | （2） | φ61 | - | 100 | φ18 |
| 4324N-L15 | 8mm | 17mm | 不可 | （3） | φ58 | φ52 | 100 | φ24 |
それでもケーブルの保持がゆるい場合は熱収縮チューブの肉厚タイプを使って
ケーブルの外径を太くしてください。
接続部
仕 様
各製品の刃の形状は こちら なお、接地＋3Pの30A-250V品は刃の形状が２種類ありますのでご注意ください。
| 型式 | 耐電圧 | 定 格 | 電線接続ネジ締付け | 適用電線 導体断面積(mm2) | 適合圧着端子 (JISの呼び) | カバー素材 | ||
| AC/1分間 | 芯数 | 電流 | 電圧 | トルク(kgf/cm) | ||||
| 3114R | 1250V | 接地＋2P | 15A | 125V | 12.2 | 2 | R2-4 | ゴム，黒 |
| 3114N | 15A | 12.2 | 2 | R2-4 | ナイロン，黒 | |||
| 3214N-L5 | 20A | 12.2 | 3.5 | R3.5-4 | ナイロン，黒 | |||
| 3314R-L5 | 30A | 15.3 | 5.5 | R5.5-5 | ゴム，黒 | |||
| 3314N-L5 | 30A | 15.3 | 5.5 | R5.5-5 | ナイロン，黒 | |||
| 3124R | 1500V | 接地＋2P | 15A | 250V | 12.2 | 2 | R2-4 | ゴム，黒 |
| 3124N | 15A | 12.2 | 2 | R2-4 | ナイロン，黒 | |||
| 3224N-L6 | 20A | 12.2 | 3.5 | R3.5-4 | ナイロン，黒 | |||
| 3324R-L6 | 30A | 15.3 | 5.5 | R5.5-5 | ゴム，黒 | |||
| 3324N-L6 | 30A | 15.3 | 5.5 | R5.5-5 | ナイロン，黒 | |||
| 3224R | 3P | 20A | 250V | 12.2 | 3.5 | R3.5-4 | ゴム，黒 | |
| 3224N | 20A | 12.2 | 3.5 | R3.5-4 | ナイロン，黒 | |||
| 3324R | 30A | 15.3 | 5.5 | R5.5-5 | ゴム，黒 | |||
| 3324N | 30A | 15.3 | 5.5 | R5.5-5 | ナイロン，黒 | |||
| 3124GR | 接地＋3P | 15A | 250V | 8.1 | 2 | R2-4 | ゴム，黒 | |
| 3124GN | 15A | 12.2 | 2 | R2-4 | ナイロン，黒 | |||
| 4224R | 20A | 12.2 | 3.5 | R5.5-4 | ゴム，黒 | |||
| 4224N | 20A | 12.2 | 3.5 | R5.5-4 | ナイロン，黒 | |||
| 4324R | 30A | 15.3 | 5.5 | R5.5-5 | ゴム，黒 | |||
| 4324N | 30A | 15.3 | 5.5 | R5.5-5 | ナイロン，黒 | |||
| 4324R-L15 | 30A | 15.3 | 5.5 | R5.5-5 | ゴム，黒 | |||
| 4324N-L15 | 30A | 15.3 | 5.5 | R5.5-5 | ナイロン，黒 | |||
