【アメリカン電機】製商品 産業用引掛形コンセント プラグ（ストレートタイプ）
- 通常単価(税別)
- 887円～2,242円
- 税込単価
- 976円～2,466円
通常出荷日：在庫品1日目当日出荷可能
アメリカン電機製。ゴム、ナイロン素材の引掛形ストレートプラグ
- PSE一部改正に伴なう耐トラッキング性要求への【適合確認済】商品です。
未確定：候補が22型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様
規格表
| 型式 |
| 3112R |
| 型式 | 芯数 | 定 格 | 重量ｇ | 組み合せグループ＊ | |
| 電流(A) | 電圧(V) | ||||
| 3112R | 接地＋2P | 15 | 125 | 55 | A |
| 3112N | 15 | 63 | A | ||
| 3212N-L5 | 20 | 65 | B | ||
| 3312R-L5 | 30 | 195 | C | ||
| 3312N-L5 | 30 | 125 | C | ||
| 3122R | 接地＋2P | 15 | 250 | 62 | D |
| 3122N | 15 | 61 | D | ||
| 3222N-L6 | 20 | 67 | E | ||
| 3322R-L6 | 30 | 195 | F | ||
| 3322N-L6 | 30 | 127 | F | ||
| 3222R | 3P | 20 | 250 | 84 | G |
| 3222N | 20 | 67 | G | ||
| 3322R | 30 | 195 | H | ||
| 3322N | 30 | 127 | H | ||
| 3122GR | 接地＋3P | 15 | 250 | 66 | I |
| 3122GN | 15 | 67 | I | ||
| 4222R | 20 | 98 | J | ||
| 4222N | 20 | 85 | J | ||
| 4322R | 30 | 201 | K | ||
| 4322N | 30 | 138 | K | ||
| 4322R-L15 | 30 | 201 | L | ||
| 4322N-L15 | 30 | 138 | L | ||
こちらの3110と組み合わせることができます。
概要仕様
外形図 | ||
| （1）カバー素材がゴムの15A、20Aの製品 | ||
| 3112R 3122R 3222R 3122GR 4222R |  | |
| ＊刃形はイメージ図になります。刃形形状については▶2913ページ参照下さい。 | ||
| （2）カバー素材がゴムの30Aの製品 | ||
| 3312R-L5 3322R-L6 3322R 4322R 4322R-L15 |  | |
| ＊刃形はイメージ図になります。刃形形状については▶2913ページ参照下さい。 | ||
| （3）カバー素材がナイロン製品 | ||
| 3112N 3212N-L5 3312N-L5 3122N 3222N-L6 3322N-L6 | 3222N 3322N 3122GN 4222N 4322N 4322N-L15 |  |
| この図は外形寸法を表わすものです。製品により外観は若干異なります。 | ||
| （単位：mm） | ||||||||
| 型式 | 電線ストリップ長さ | 外形図番号 | A | B | C | D（注） | ||
| 圧着端子 | 引締め | 巻締め | ||||||
| 3112R | 6mm | 不可 | 不可 | （1） | φ36.5 | 77.5 | 60 | φ13 |
| 3112N | 6mm | 13mm | 不可 | （3） | φ38 | 73 | 54.5 | φ14 |
| 3212N-L5 | 7mm | 14mm | 不可 | （3） | φ39 | 86.4 | 63.5 | φ16 |
| 3312R-L5 | 8mm | 17mm | 不可 | （2） | φ58 | 103.8 | 80 | φ16 |
| 3312N-L5 | 8mm | 17mm | 不可 | （3） | φ54 | 102.8 | 79 | φ24 |
| 3122R | 6mm | 不可 | 不可 | （1） | φ36.5 | 77.5 | 60 | φ13 |
| 3122N | 6mm | 16mm | 不可 | （3） | φ38 | 73 | 54.5 | φ14 |
| 3222N-L6 | 7mm | 14mm | 不可 | （3） | φ39 | 86.4 | 63.5 | φ16 |
| 3322R-L6 | 8mm | 17mm | 不可 | （2） | φ57 | 103.8 | 80 | φ16 |
| 3322N-L6 | 8mm | 17mm | 不可 | （3） | φ54 | 102.8 | 79 | φ24 |
| 3222R | 7mm | 不可 | 不可 | （1） | φ40 | 約88 | 71 | φ15 |
| 3222N | 7mm | 17mm | 不可 | （3） | φ39 | 86.4 | 63.5 | φ16 |
| 3322R | 8mm | 17mm | 不可 | （2） | φ57 | 102 | 80 | φ16 |
| 3322N | 8mm | 17mm | 不可 | （3） | φ54 | 102 | 79 | φ24 |
| 3122GR | 6mm | 不可 | 不可 | （1） | φ39 | 78.5 | 60 | φ12 |
| 3122GN | 6mm | 13mm | 不可 | （3） | φ38 | 73 | 54.5 | φ16 |
| 4222R | 7mm | 不可 | 不可 | （1） | φ45 | 91 | 71 | φ16 |
| 4222N | 7mm | 16mm | 不可 | （3） | φ45 | 84.5 | 63.5 | φ16 |
| 4322R | 8mm | 17mm | 不可 | （2） | φ57 | 102 | 80 | φ18 |
| 4322N | 8mm | 17mm | 不可 | （3） | φ54 | 102 | 79 | φ24 |
| 4322R-L15 | 8mm | 17mm | 不可 | （2） | φ57 | 102 | 80 | φ18 |
| 4322N-L15 | 8mm | 17mm | 不可 | （3） | φ54 | 102 | 79 | φ24 |
それでもケーブルの保持がゆるい場合は熱収縮チューブの肉厚タイプを使って
ケーブルの外径を太くしてください。
接続部
仕様
各製品の刃の形状は こちら なお、接地＋3Pの30A-250V品は刃の形状が2種類ありますのでご注意ください。
| 型式 | 耐電圧 | 定 格 | 電線接続ネジ締付け | 適用電線 導体断面積(mm2) | 適合圧着端子 (JISの呼び) | カバー素材 | ||
| AC/1分間 | 芯数 | 電流 | 電圧 | トルク(kgf/cm) | ||||
| 3112R | 1250V | 接地＋2P | 15A | 125V | 12.2 | 2 | R2-4 | ゴム，黒 |
| 3112N | 15A | 12.2 | 2 | R2-4 | ナイロン，黒 | |||
| 3212N-L5 | 20A | 12.2 | 3.5 | R3.5-4 | ナイロン，黒 | |||
| 3312R-L5 | 30A | 15.3 | 5.5 | R5.5-5 | ゴム，黒 | |||
| 3312N-L5 | 30A | 15.3 | 5.5 | R5.5-5 | ナイロン，黒 | |||
| 3122R | 1500V | 接地＋2P | 15A | 250V | 12.2 | 2 | R2-4 | ゴム，黒 |
| 3122N | 15A | 12.2 | 2 | R2-4 | ナイロン，黒 | |||
| 3222N-L6 | 20A | 12.2 | 3.5 | R3.5-4 | ナイロン，黒 | |||
| 3322R-L6 | 30A | 15.3 | 5.5 | R5.5-5 | ゴム，黒 | |||
| 3322N-L6 | 30A | 15.3 | 5.5 | R5.5-5 | ナイロン，黒 | |||
| 3222R | 3P | 20A | 250V | 12.2 | 3.5 | R3.5-4 | ゴム，黒 | |
| 3222N | 20A | 12.2 | 3.5 | R3.5-4 | ナイロン，黒 | |||
| 3322R | 30A | 15.3 | 5.5 | R5.5-5 | ゴム，黒 | |||
| 3322N | 30A | 15.3 | 5.5 | R5.5-5 | ナイロン，黒 | |||
| 3122GR | 接地＋3P | 15A | 250V | 8.1 | 2 | R2-4 | ゴム，黒 | |
| 3122GN | 15A | 12.2 | 2 | R2-4 | ナイロン，黒 | |||
| 4222R | 20A | 12.2 | 3.5 | R3.5-4 | ゴム，黒 | |||
| 4222N | 20A | 12.2 | 3.5 | R3.5-4 | ナイロン，黒 | |||
| 4322R | 30A | 15.3 | 5.5 | R5.5-5 | ゴム，黒 | |||
| 4322N | 30A | 15.3 | 5.5 | R5.5-5 | ナイロン，黒 | |||
| 4322R-L15 | 30A | 15.3 | 5.5 | R5.5-5 | ゴム，黒 | |||
| 4322N-L15 | 30A | 15.3 | 5.5 | R5.5-5 | ナイロン，黒 | |||
以下、引掛形・接地形2P 15A 250V （NEMA規格 L6-15）商品につきまして2021年3月21日より順次、栓刃の形状（寸法値）変更となります。
新旧ともに同定格のさし込み口への挿入について品質及び性能上、問題ございません。
恐れ入りますが、 新商品への切り替え時期 につきましては 旧品在庫なくなり次第とさせて頂きます 。
予めご了承ください。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
887円 ( 976円 ) | 在庫品1日目当日出荷可能 |
887円 ( 976円 ) | 在庫品1日目当日出荷可能 |
1,042円 ( 1,146円 ) | 在庫品1日目当日出荷可能 |
1,099円 ( 1,209円 ) | 在庫品1日目当日出荷可能 |
980円 ( 1,078円 ) | 在庫品1日目当日出荷可能 |
910円 ( 1,001円 ) | 在庫品1日目当日出荷可能 |
1,230円 ( 1,353円 ) | 在庫品1日目当日出荷可能 |
1,145円 ( 1,260円 ) | 在庫品1日目当日出荷可能 |
1,230円 ( 1,353円 ) | 在庫品1日目当日出荷可能 |
1,028円 ( 1,131円 ) | 在庫品1日目当日出荷可能 |
2,138円 ( 2,352円 ) | 在庫品1日目当日出荷可能 |
2,194円 ( 2,413円 ) | 在庫品1日目当日出荷可能 |
1,780円 ( 1,958円 ) | 在庫品1日目当日出荷可能 |
2,138円 ( 2,352円 ) | 在庫品1日目当日出荷可能 |
2,194円 ( 2,413円 ) | 在庫品1日目当日出荷可能 |
1,908円 ( 2,099円 ) | 在庫品1日目当日出荷可能 |
1,233円 ( 1,356円 ) | 在庫品1日目当日出荷可能 |
1,306円 ( 1,437円 ) | 在庫品1日目当日出荷可能 |
1,900円 ( 2,090円 ) | 在庫品1日目当日出荷可能 |
2,203円 ( 2,423円 ) | 在庫品1日目当日出荷可能 |
2,183円 ( 2,401円 ) | 在庫品1日目当日出荷可能 |
2,242円 ( 2,466円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
アメリカン電機製。ゴム、ナイロン素材の引掛形ストレートプラグ
ご注意
- PSE一部改正に伴なう耐トラッキング性要求への【適合確認済】商品です。
【ココが特長】
●ケーブルに取り付けてアウトレットとの接続に使用するストレートタイプの引掛形電源プラグです。
●従来型のゴム素材と新型のナイロン素材の両方を取り揃えております。特にナイロン素材のものは強度に優れており、長期にわたる使用に適しております。
●ケーブルに取り付けてアウトレットとの接続に使用するストレートタイプの引掛形電源プラグです。
●従来型のゴム素材と新型のナイロン素材の両方を取り揃えております。特にナイロン素材のものは強度に優れており、長期にわたる使用に適しております。
【ご注意】
・引掛けの刃の形は定格や規格によって異なりますので、結合相手を選定の際はご注意ください。なお組み合わせは組み合わせグループが同じものどうしで行ってください。
・この製品には防水機能は付いておりません。水などがかかる場所での使用はお避けください。
・引掛けの刃の形は定格や規格によって異なりますので、結合相手を選定の際はご注意ください。なお組み合わせは組み合わせグループが同じものどうしで行ってください。
・この製品には防水機能は付いておりません。水などがかかる場所での使用はお避けください。

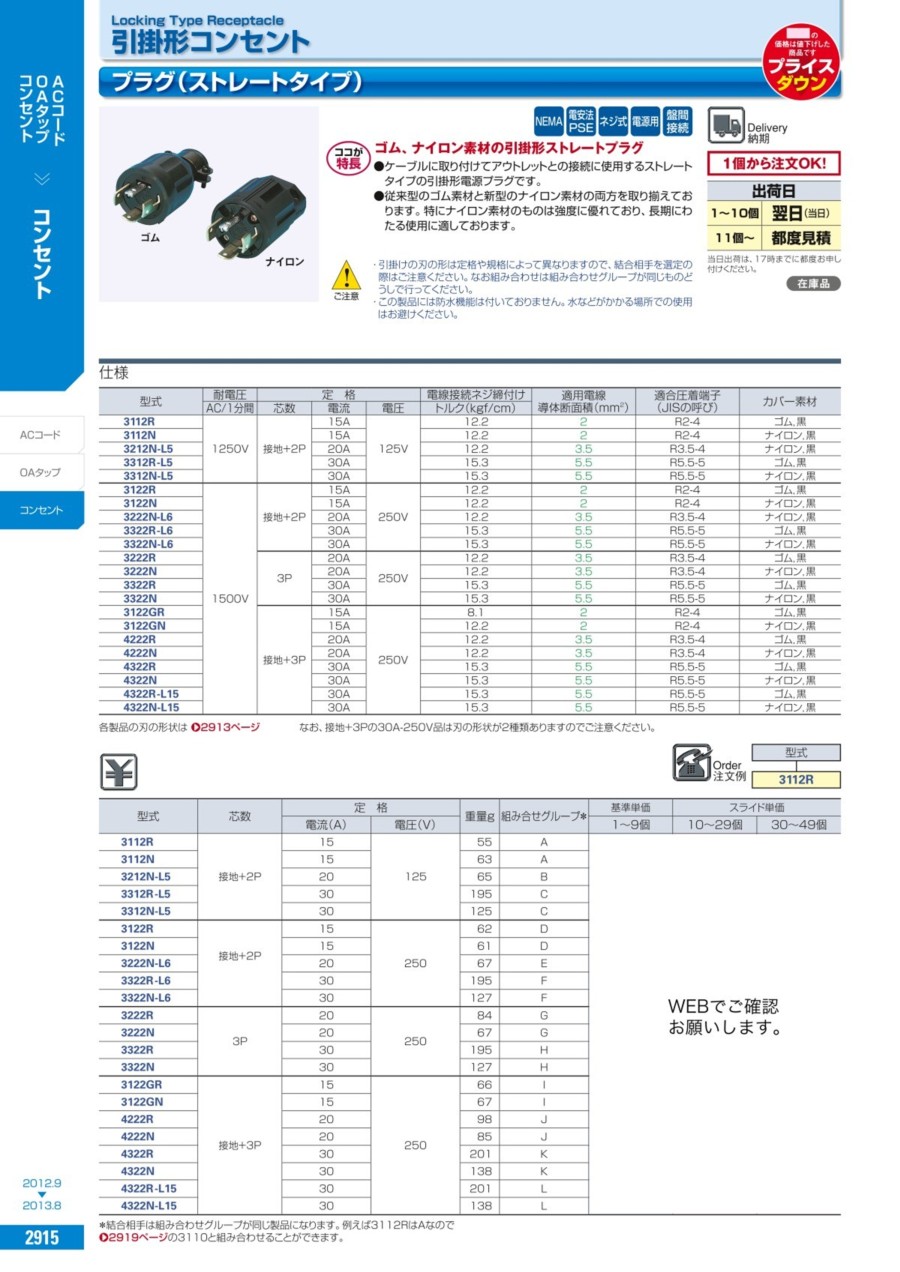

カタログ
