【アメリカン電機】産業用引掛形コンセント アウトレット（機器取付タイプ）
未確定：候補が10型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様
規格表
| 型式 | 芯数 | 定 格 | 重量ｇ | 組み合せグループ＊ | |
| 電流(A) | 電圧(V) | ||||
| 3110-P | 接地＋2P | 15 | 125 | 57 | A |
| 3210-L5-P | 20 | 68 | B | ||
| 3310-L5-P | 30 | 133 | C | ||
| 3120-P | 接地＋2P | 15 | 250 | 56 | D |
| 3220-L6-P | 20 | 68 | E | ||
| 3320-L6-P | 30 | 133 | F | ||
| 3220-P | 3P | 20 | 250 | 84 | G |
| 3320-P | 30 | 132 | H | ||
| 4220-P | 接地＋3P | 20 | 250 | 102 | J |
| 4320-P | 30 | 150 | K | ||
| 4320-L15-P | 30 | 150 | L | ||
こちらのR52-Lと組み合わせることができます。
概要仕様
仕様
各製品の刃の形状はこちら
なお、接地＋3Pの30A-250V品は、刃の形状が2種類ありますのでご注意ください。
| 型式 | 耐電圧 | 定 格 | 電線接続ネジ締付け トルク(kgf/cm) | 適用電線 | 電線ストリップ長さ | 適合圧着端子 (JISの呼び) | ボディ素材 | |||||
| AC/1分間 | 芯数 | 電流 | 電圧 | 導体径(mm) | 導体断面積(mm2) | 圧着端子 | 引締め | 巻締め | ||||
| 3110-P | 1250V | 接地 ＋2P | 15A | 125V | 12.2 | 1.6〜2 | 2 | 6mm | 17mm | 不可 | R2-4 | ナイロン，黒 |
| 3210-L5-P | 20A | 12.2 | 2〜2.6 | 3.5 | 7mm | 16mm | 不可 | R3.5-4 | ナイロン，黒 | |||
| 3310-L5-P | 30A | 15.3 | 2.6〜3.2 | 5.5 | 8mm | 23mm | 不可 | R5.5-5 | ユリア樹脂，黒 | |||
| 3120-P | 1500V | 接地 ＋2P | 15A | 250V | 12.2 | 1.6〜2 | 2 | 6mm | 17mm | 不可 | R2-4 | ナイロン，黒 |
| 3220-L6-P | 20A | 12.2 | 2〜2.6 | 3.5 | 7mm | 16mm | 不可 | R3.5-4 | ナイロン，黒 | |||
| 3320-L6-P | 30A | 15.3 | 2.6〜3.2 | 5.5 | 8mm | 23mm | 不可 | R5.5-5 | ユリア樹脂，黒 | |||
| 3220-P | 3P | 20A | 12.2 | 2〜2.6 | 3.5 | 7mm | 17mm | 不可 | R3.5-4 | ユリア樹脂，黒 | ||
| 3320-P | 30A | 250V | 15.3 | 2.6〜3.2 | 5.5 | 8mm | 23mm | 不可 | R5.5-5 | ユリア樹脂，黒 | ||
| 4220-P | 接地 ＋3P | 20A | 12.2 | 2〜2.6 | 3.5 | 7mm | 17mm | 不可 | R3.5-4 | ユリア樹脂，黒 | ||
| 4320-P | 30A | 250V | 15.3 | 2.6〜3.2 | 5.5 | 8mm | 23mm | 不可 | R5.5-5 | ユリア樹脂，黒 | ||
| 4320-L15-P | 30A | 15.3 | 2.6〜3.2 | 5.5 | 8mm | 23mm | 不可 | R5.5-5 | ユリア樹脂，黒 | |||
なお、接地＋3Pの30A-250V品は、刃の形状が2種類ありますのでご注意ください。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
806円 ( 887円 ) | 在庫品1日目当日出荷可能 |
1,359円 ( 1,495円 ) | 在庫品1日目当日出荷可能 |
1,612円 ( 1,773円 ) | 在庫品1日目当日出荷可能 |
1,741円 ( 1,915円 ) | 在庫品1日目当日出荷可能 |
1,661円 ( 1,827円 ) | 在庫品1日目当日出荷可能 |
2,744円 ( 3,018円 ) | 在庫品1日目当日出荷可能 |
2,563円 ( 2,819円 ) | 在庫品1日目当日出荷可能 |
2,038円 ( 2,242円 ) | 在庫品1日目当日出荷可能 |
3,346円 ( 3,681円 ) | 在庫品1日目当日出荷可能 |
3,346円 ( 3,681円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
機器内収納に最適な引掛形機器用アウトレット
機器やパネルにはめ込んで電源供給に使用する機器専用タイプの引掛形コンセントです。
カバープレートや機器へ取付るための83.5mmや101mm間隔の従来型取付金具が必要ないため、取付け場所の確保しづらい小型機器にも使用できるようになっております。
●機器やパネルにはめ込んで電源供給に使用する機器専用タイプの引掛形コンセントです。
●カバープレートや機器へ取付るための83.5mmや101mm間隔の従来型取付金具が必要ないため、取付け場所の確保しづらい小型機器にも使用できるようになっております。
・引掛けの刃の形は定格や規格によって異なりますので、結合相手を選定の際はご注意ください。なお組み合わせは組み合わせグループが同じものどうしで行ってください。
・この製品には防水機能は付いておりません。水などがかかる場所での使用はお避けください。
・取付穴間隔60.5mm、101mmのカバープレートは使用できません。

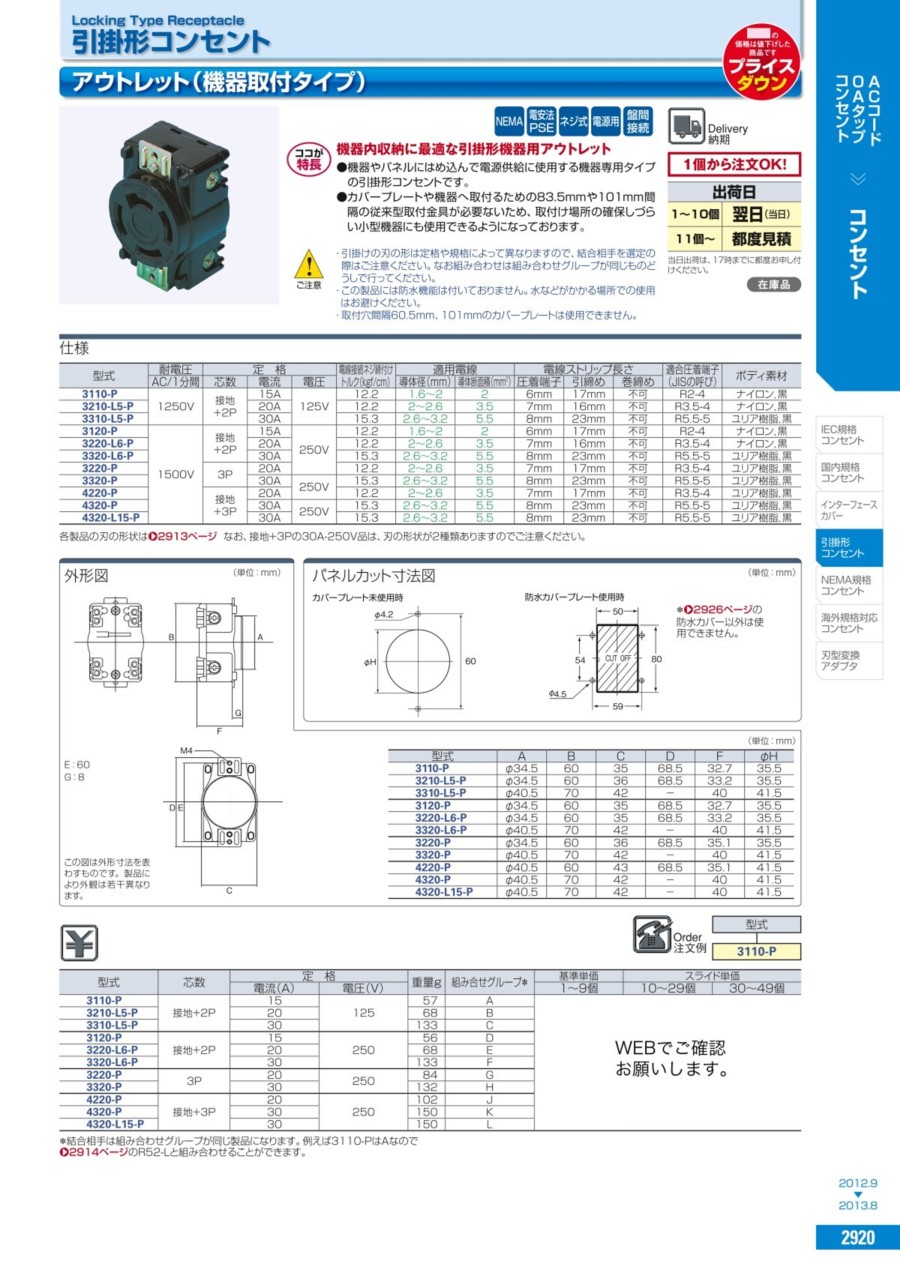

カタログ
商品担当おすすめ
【アメリカン電機】産業用引掛形コンセント アウトレット（機器取付タイプ）のレビュー
機械の電源口として使用
4
4.02021/12/21
当社で設計を含めて製作を依頼された機械の電源口として使用しています。仕様にあった商品を選定して、ミスミから購入しました。...もっと読む
0人が参考にしています。
3相200V用アウトレットとして
4
4.02020/06/03
装置から3相200Vのサービス電源を設置する際に使用しています。
作りもしっかりしており特に問題有りません。
0人が参考にしています。
装置に使用
3
3.02018/10/30
装置の100Ｖを入れる先にアースを取り込む際に使用しています。他の商品を買っていたところ、ミスミから紹介がありましたので...もっと読む
0人が参考にしています。
よくあるご質問（FAQ）
Q各種安全規格証明書の発行依頼はどの様に依頼したらよいですか？
A
本ページの下にございます「技術サポート窓口」の「お問合せフォーム」からご依頼下さい。メール添付にてPDFデータで証明書をお送りいたします。各メーカ様からの入手に時間がかかる場合がございますのであらかじめご了承をお願い致します。
