【アメリカン電機】産業用引掛形コンセント アウトレット（埋込タイプ）
未確定：候補が10型番あります。
商品仕様
規格表
| 型式 |
| 3110 |
| 型式 | 芯数 | 定 格 | 重量ｇ | 組み合せグループ＊ | |
| 電流(A) | 電圧(V) | ||||
| 3110 | 接地＋2P | 15 | 125 | 65 | A |
| 3210-L5 | 20 | 76 | B | ||
| 3310-L5 | 30 | 139 | C | ||
| 3120-1 | 接地＋2P | 15 | 250 | 65 | D |
| 3220-L6 | 20 | 76 | E | ||
| 3220 | 3P | 20 | 250 | 94 | G |
| G50 | 接地＋3P | 15 | 250 | 78 | I |
| 4220 | 20 | 112 | J | ||
| 4320 | 30 | 158 | K | ||
| 4320-L15 | 30 | 158 | L | ||
概要仕様
外形図 | （単位：mm） | |||||||||
 | ||||||||||
| （単位：mm） | ||||||||||
 | 型式 | A | B | C | D | H | I | φJ | ||
| 3110 | φ34.5 | 60 | 35 | 107 | 32.7 | 7 | 35.5 | |||
| E：60.5 | 3210-L5 | φ34.5 | 60 | 36 | 107 | 33.2 | 7 | 35.5 | ||
| F：83.5 | 3310-L5 | φ40.5 | 70 | 42 | 107 | 40 | 7 | 41.5 | ||
| G：101 | 3120-1 | φ34.5 | 60 | 35 | 107 | 32.7 | 7 | 35.5 | ||
| 3220-L6 | φ34.5 | 60 | 35 | 107 | 33.2 | 7 | 35.5 | |||
| この図は外形寸法を 表わすものです。 型式「G50」は他とは 異なる形状を持っています。 ※G寸法はございません。 製品により外観は若干異なります。 | 3220 | φ34.5 | 60 | 36 | 107 | 35.1 | 7 | 35.5 | ||
| G50 | φ34.5 | 60 | 38 | 92 | 35.8 | 6 | 35.5 | |||
| 4220 | φ40.5 | 60 | 43 | 107 | 35.1 | 7 | 41.5 | |||
| 4320 | φ40.5 | 70 | 42 | 107 | 40 | 7 | 41.5 | |||
| 4320-L15 | φ40.5 | 70 | 42 | 107 | 40 | 7 | 41.5 | |||
パネルカット寸法
| カバープレート 未使用時 | カバープレート 使用時 | （単位：mm） | |
 |  | ||
| カバープレート使用時はパネル前面より 取り付けてください。 | |||
接続部
仕様
各製品の刃の形状はこちら
なお、接地＋3Pの30A-250V品は、刃の形状が2種類ありますのでご注意ください。
| 型式 | 耐電圧 | 定 格 | 電線接続ネジ締付け トルク(kgf/cm) | 適用電線 | 電線ストリップ長さ | 適合圧着端子 (JISの呼び) | ボディ素材 | |||||
| AC/1分間 | 芯数 | 電流 | 電圧 | 導体径(mm) | 導体断面積(mm2) | 圧着端子 | 引締め | 巻締め | ||||
| 3110 | 1250V | 接地 ＋2P | 15A | 125V | 12.2 | 1.6〜2 | 2 | 6mm | 17mm | 不可 | R2-4 | ナイロン，黒 |
| 3210-L5 | 20A | 12.2 | 2〜2.6 | 3.5 | 7mm | 16mm | 不可 | R3.5-4 | ナイロン，黒 | |||
| 3310-L5 | 30A | 15.3 | 2.6〜3.2 | 5.5 | 8mm | 23mm | 不可 | R5.5-5 | ユリア樹脂，黒 | |||
| 3120-1 | 1500V | 接地 ＋2P | 15A | 250V | 12.2 | 1.6〜2 | 2 | 6mm | 17mm | 不可 | R2-4 | ナイロン，黒 |
| 3220-L6 | 20A | 12.2 | 2〜2.6 | 3.5 | 7mm | 16mm | 不可 | R3.5-4 | ナイロン，黒 | |||
| 3220 | 3P | 20A | 12.2 | 2〜2.6 | 3.5 | 7mm | 17mm | 不可 | R3.5-4 | ユリア樹脂，黒 | ||
| G50 | 接地 ＋3P | 15A | 12.2 | 1.6〜2 | 2 | 6mm | 不可 | 不可 | R2-4 | フェノール樹脂，黒 | ||
| 4220 | 20A | 12.2 | 2〜2.6 | 3.5 | 7mm | 17mm | 不可 | R3.5-4 | ユリア樹脂，黒 | |||
| 4320 | 30A | 15.3 | 2.6〜3.2 | 5.5 | 8mm | 23mm | 不可 | R5.5-5 | ユリア樹脂，黒 | |||
| 4320-L15 | 30A | 15.3 | 2.6〜3.2 | 5.5 | 8mm | 23mm | 不可 | R5.5-5 | ユリア樹脂，黒 | |||
なお、接地＋3Pの30A-250V品は、刃の形状が2種類ありますのでご注意ください。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,333円 ( 1,466円 ) | 在庫品1日目当日出荷可能 |
1,089円 ( 1,198円 ) | 在庫品1日目当日出荷可能 |
1,514円 ( 1,665円 ) | 在庫品1日目当日出荷可能 |
898円 ( 988円 ) | 在庫品1日目当日出荷可能 |
1,141円 ( 1,255円 ) | 在庫品1日目当日出荷可能 |
1,552円 ( 1,707円 ) | 在庫品1日目当日出荷可能 |
1,332円 ( 1,465円 ) | 在庫品1日目当日出荷可能 |
1,970円 ( 2,167円 ) | 在庫品1日目当日出荷可能 |
2,378円 ( 2,616円 ) | 在庫品1日目当日出荷可能 |
1,731円 ( 1,904円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
壁面内収納に最適な引掛形埋込みアウトレット
機器やパネルにはめ込んで電源供給に使用する一般的な引掛形コンセントです。
従来型タイプのため一般に市販されている取付穴間隔が60.5mmや101mmのカバープレートを使用することができます。
【ココが特長】
●機器やパネルにはめ込んで電源供給に使用する一般的な引掛形コンセントです。
●従来型タイプのため一般に市販されている取付穴間隔が60.5mmや101mmのカバープレートを使用することができます。
●機器やパネルにはめ込んで電源供給に使用する一般的な引掛形コンセントです。
●従来型タイプのため一般に市販されている取付穴間隔が60.5mmや101mmのカバープレートを使用することができます。
【ご注意】
・引掛けの刃の形は定格や規格によって異なりますので、結合相手を選定の際はご注意ください。なお組み合わせは、組み合わせグループが同じものどうしで行ってください。
・取付穴間隔が60mmのカバープレートは使用できません。
・この製品には防水機能は付いておりません。水などがかかる場所での使用はお避けください。
・引掛けの刃の形は定格や規格によって異なりますので、結合相手を選定の際はご注意ください。なお組み合わせは、組み合わせグループが同じものどうしで行ってください。
・取付穴間隔が60mmのカバープレートは使用できません。
・この製品には防水機能は付いておりません。水などがかかる場所での使用はお避けください。

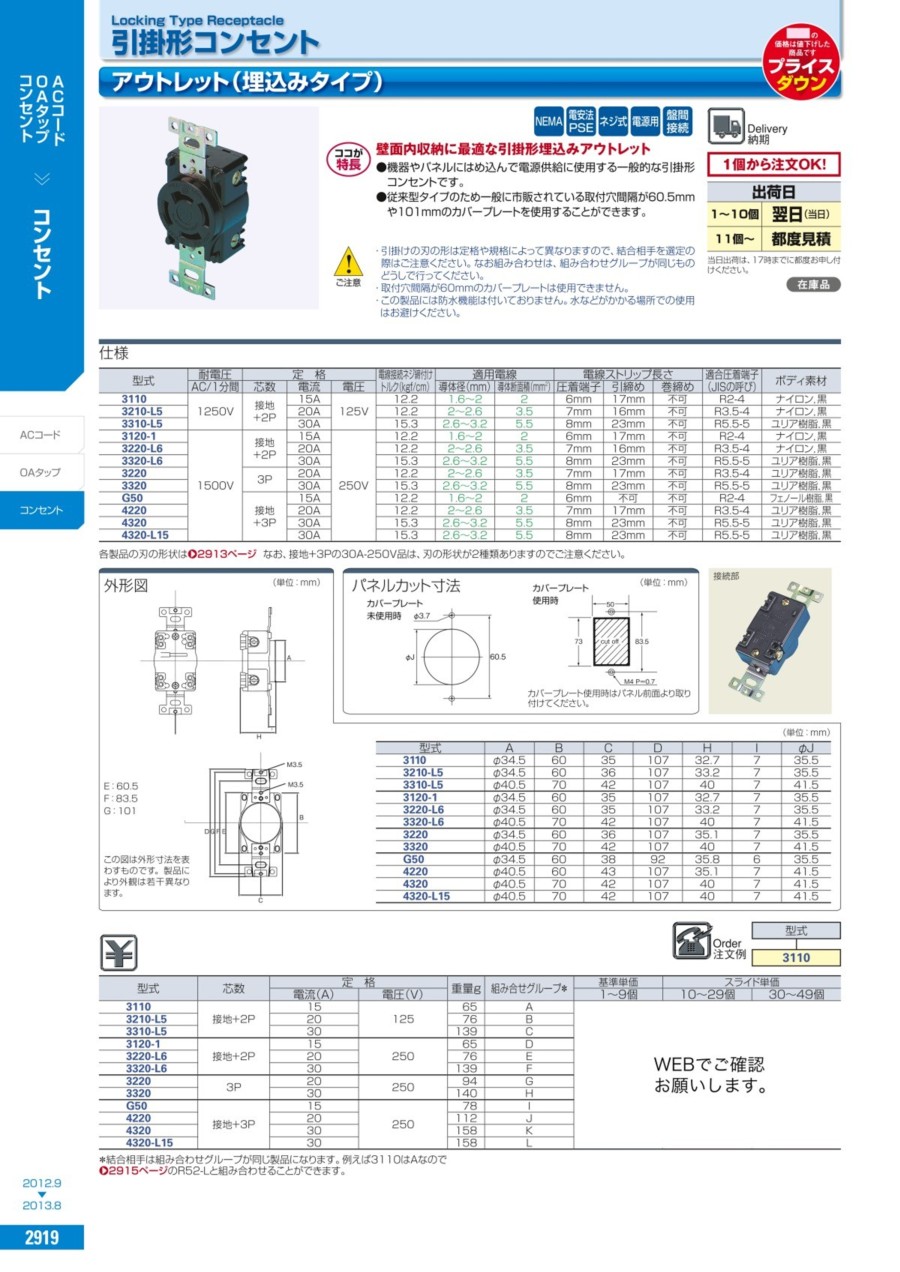

カタログ
