ノイズフィルタ（単相、汎用タイプ）
- 数量スライド割引
- 値下げ
- 当日出荷可能
- 通常単価(税別)
- 4,410円～4,557円
- 税込単価
- 4,851円～5,013円
【用途】電源コンセントラインからのノイズ防止【特長】・タブ端子#250による結...
詳細情報を確認する規格・仕様：
- UL
- CSA
- TUV
- 回路構成
- 単相
- 取付方法
- ネジ止め
- 結線方法
- タブ
- 代表規格
- UL / TUV / CSA
- 寸法 縦 (mm)
- 51.8
- 寸法 横 (mm)
- 94.5
未確定：候補が2型番あります。
商品仕様
規格表
| 型式 | 定格電流 |
| ES1-F05 | 5A |
| ES1-F10 | 10A |
概要仕様
仕様
| 型式 | ES1-F05 | ES1-F10 |
| 定格電圧(AC/DC) | 250V | |
| 定格電流(AC/DC) | 5A | 10A |
| 耐電圧 | AC1500V 1分間：ライン－アース間 | |
| 絶縁抵抗 | 300MΩ min. DC500V：ライン－アース間 | |
| 漏洩電流 | 0.5mA max. | |
| 直流抵抗 | 290mΩ max. | 50mΩ max. |
| 動作環境 | 温度：−25～＋85℃ | |
| タブ端子形状 | #250(t=0.8) | |
| 質量 | 230g | 250g |
ノイズ減衰特性
| 型式 | コモンモード(L-G)減衰量(dB) | ||||||
| 周波数帯域(MHz) | |||||||
| 0.15 | 0.45 | 1 | 2 | 5 | 10 | 30 | |
| ES1-F05 | 40 | 40 | 38 | 38 | 38 | 38 | 40 |
| ES1-F10 | 30 | 40 | 40 | 40 | 40 | 40 | 40 |
| 型式 | ノーマルモード(L-L)減衰量(dB) | ||||||
| 周波数帯域(MHz) | |||||||
| 0.15 | 0.45 | 1 | 2 | 5 | 10 | 30 | |
| ES1-F05 | 20 | 55 | 70 | 70 | 61 | 58 | 52 |
| ES1-F10 | 22 | 60 | 70 | 70 | 70 | 65 | 50 |
詳細情報
基本情報
【用途】
電源コンセントラインからのノイズ防止
【特長】
・タブ端子#250による結線
●タブ端子#250による結線
・ノイズフィルタは汎用インバータとモータ間には使用できません。
・漏電ブレーカ選定の際には、ノイズフィルタの漏洩電流を考慮して選定をしてください。

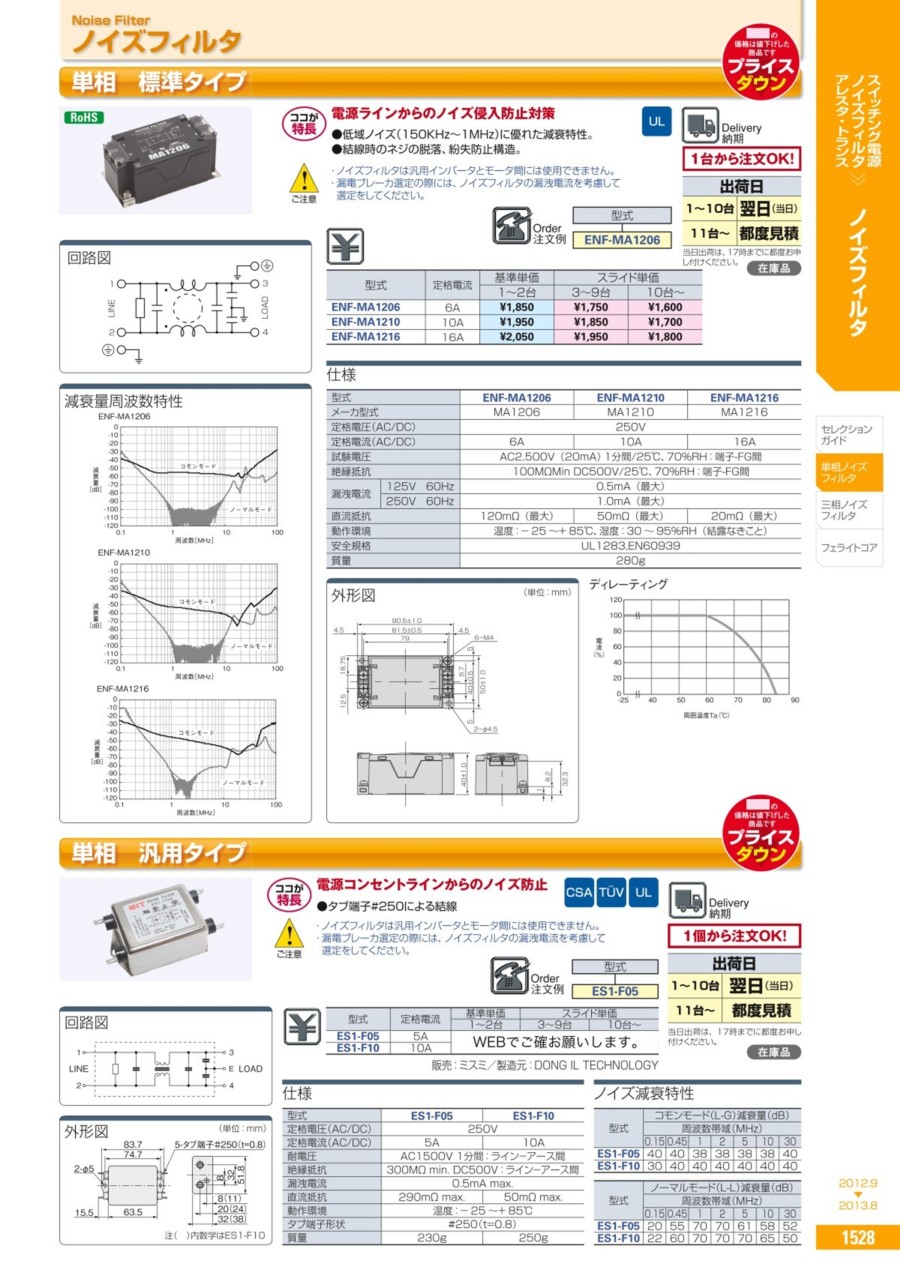

カタログ
ノイズフィルタ（単相、汎用タイプ）のレビュー
お客様の設備の電源に使用
5
5.02019/05/28
以前から何度も使用しており、性能が分かっていて安心して使用できるため今回も購入しました。他の商品と比較もして用途によって...もっと読む
0人が参考にしています。
