IEC規格 ノイズフィルタ付インレット（3A〜10A/ネジ止め/C14）
- 数量スライド割引
- 当日出荷可能
- 通常単価(税別)
- 1,122円～1,417円
- 税込単価
- 1,234円～1,559円
【仕様】・ノイズ対策C14タイプのノイズフィルタ付インレット・3A〜10Aまで...
詳細情報を確認する規格・仕様：
- UL
- CSA
- TUV
- SEMKO
- DEMKO
- SEV
- 種類
- インレット
- 形状
- IEC C14
- 定格電圧 (V)
- 250
- NEMA規格有無
- 無
- 代表規格
- UL / TUV / CSA
- 寸法 長さ (mm)
- 51.7
- 寸法 幅 (mm)
- 50
- 寸法 厚み (mm)
- 24
- その他規格(SEMKO)
- ○
- その他規格(SEV)
- ○
- その他規格(DEMKO)
- ○
- 芯数
- 3P
未確定：候補が3型番あります。
商品仕様
規格表
| 型式 |
| ID-0342-S |
| 型番 | 定格電流（A） | コンセント口 形状 |
| ID-0342-S | 3 |
オス |
| ID-0642-S | 6 | |
| ID-1022-S | 10 |
概要仕様
外形図
（単位：mm）（公差：±0.3mm）
| 定格 | AC250V以下 |
| 使用周波数帯域 | 0〜30MHz |
| 漏電電流 | AC250V(60Hz)：0.35mA |
| 使用周波数帯 | 50〜60Hz |
| 使用温度範囲 | −25℃〜＋85℃ |
| 耐電圧 | AC1500V/min |
| コネクタタイプ | IEC60320 C14タイプ(旧IEC320) |
| インレット材質 | UL94V-0 |
| 結線方法 | ハンダ結線 |
| 重量 | 48ｇ |
ノイズ減衰特性データ
| 型式 | 電流(A) | コンデンサ | インダクタ | コモンモード(L-G)減衰量(dB/50Ω) | ディファレンシャルモード(L-L)減衰量(dB/50Ω) | |||||||||||||
| C1 ライン間 | C2 各ライン接地間 | 周波数帯域(MHz) | 周波数帯域(MHz) | |||||||||||||||
| 0.2 | 0.5 | 1 | 2 | 5 | 10 | 30 | 0.2 | 0.5 | 1 | 2 | 5 | 10 | 30 | |||||
| ID-0342-S | 3 | 0.047μF(×2) | 2×2200pF(Y) | 2X1.2mH | 18 | 28 | 34 | 40 | 45 | 48 | 55 | 11 | 20 | 26 | 31 | 48 | 52 | 60 |
| ID-0642-S | 6 | 0.047μF(×2) | 2×2200pF(Y) | 2X0.53mH | 11 | 21 | 27 | 33 | 40 | 43 | 53 | 11 | 20 | 27 | 31 | 44 | 50 | 57 |
| ID-1022-S | 10 | 0.022μF(×2) | 2×2200pF(Y) | 2X0.26mH | 5 | 13 | 20 | 27 | 33 | 38 | 48 | 6 | 12 | 20 | 24 | 33 | 47 | 55 |
詳細情報
基本情報
【仕様】
・ノイズ対策C14タイプのノイズフィルタ付インレット
・3A〜10Aまでノイズフィルタを備えたパネル取り付けです。
【ココが特長】
●3A〜10Aまでノイズフィルタを備えたパネル取り付けインレットです。
●3A〜10Aまでノイズフィルタを備えたパネル取り付けインレットです。

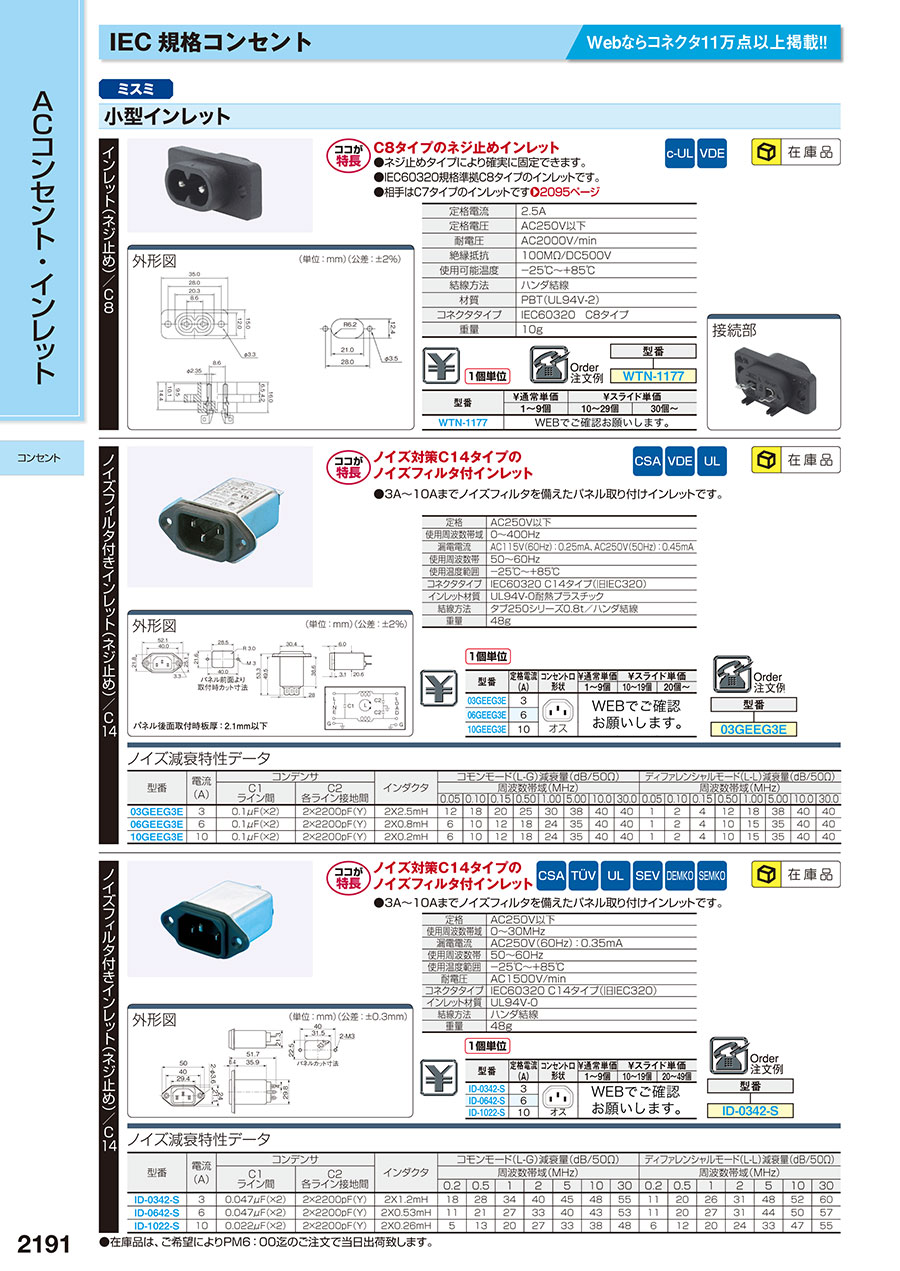

カタログ
商品担当おすすめ
IEC規格 ノイズフィルタ付インレット（3A〜10A/ネジ止め/C14）のレビュー
制御用BOX
5
5.02018/07/05
価格が安いので助かります。
ファストン端子タイプで同価格の物が有ればもっと良いのですが。
1人が参考にしています。
製品
5
5.02023/01/16
この商品は自社製品に採用しているものです。自社ではお客様からの受注型の製品開発・生産をしており、お客様の要望を確認し、製...もっと読む
0人が参考にしています。
分析機器
3
3.02022/03/01
通常購入しているメーカーが長納期となり困っていましたが、短納期で入手が出来て良かったです。但し値段は他社より20%増しで...もっと読む
0人が参考にしています。
制御ボックスのAC入力用
4
4.02020/10/08
ノイズフィルタ一体型なので場所をとらないのが良い。
ハンダ端子のみなのが残念。（同価格帯でファストン端子を希望します）
0人が参考にしています。
販売設備の電源インレットに使用
5
5.02020/09/08
場所も取らず、取り扱いに優れた商品です。
ノイズもカットされているようで、数十個使用しましたがこれまで不具合は起きていま...もっと読む
0人が参考にしています。
よくあるご質問（FAQ）
Q各種安全規格証明書の発行依頼はどの様に依頼したらよいですか？
A
本ページの下にございます「技術サポート窓口」の「お問合せフォーム」からご依頼下さい。メール添付にてPDFデータで証明書をお送りいたします。各メーカ様からの入手に時間がかかる場合がございますのであらかじめご了承をお願い致します。
