LANケーブル延長　シールド無　CAT5e　JJアダプタ（中継用ジャック） NW080-RJ45-C5-WHR
ミスミ

LANケーブル延長　シールド無　CAT5e　JJアダプタ（中継用ジャック）

型番:

NW080-RJ45-C5-WHR
解除
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：
－閉じる

規格表

型番
NW080-RJ45-C5-WHR
1個単位

概要仕様

仕様

コネクタRJ45（メス）
カテゴリCAT5e
外径寸法（mm）14.6（W）×29.4（D）×16.2（H）
結線ストレート
難燃グレード94V-0
使用温度範囲-10～60℃
保管温度範囲-40～68℃
定格電圧1,000V
定格電流1.5A
材質ハウジングABS
コンタクト下処理→ニッケル、仕上げ→金メッキ

外形図

（単位：mm）
JJアダプタ（中継用ジャック）・UTP・CAT5e：外形図

結線図

RJ-45ストレート
 JJアダプタ（中継用ジャック）・UTP・CAT5e：結線図

  • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

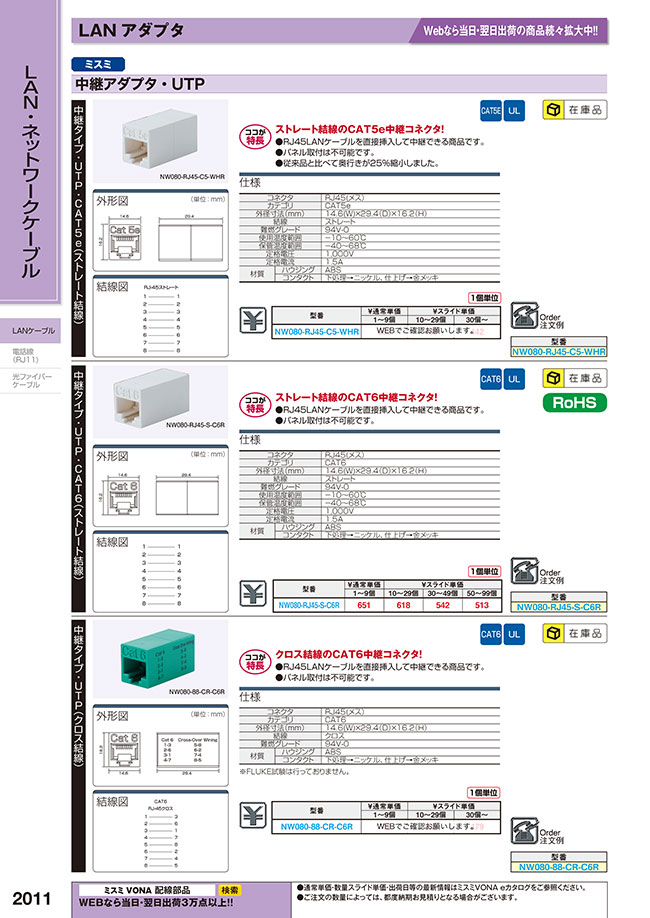

EW-2011

NW080-RJ45-C5-WHRの仕様・寸法情報

種類
中継アダプタ
カテゴリ
CAT5e
シールド
無(UTP)
色
白
代表規格
UL
寸法 本体タテ(mm)
16.2
寸法 本体ヨコ(mm)
14.6
寸法 本体奥行(mm)
29.4
RoHS?
10
-
-

絞り込み条件

    型番リスト

    表示件数
  • 1
    • 型番
    NW080-RJ45-C5-WHR
    RoHS?最小発注数量
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    787円
    ( 866円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    カテゴリ5e対応。シールド無ストレート結線のRJ45 モジュラジャックです。
    RJ45コネクタのLANケーブルを中継・延長できます。小型で場所をとりません。
    パネル取付けはできません。UL対応品です。

    【ココが特長】
    ストレート結線のCAT5e中継コネクタ！
    ●RJ45LANケーブルを直接挿入して中継できる商品です。
    ●パネル取付はできません。
    ●従来品と比べて奥行きが25%縮小しました。
    ●パネル取付（シールドなし）の場合は、以下をご使用ください。
    　　NW080-88S-C5R
    ●UL対応品です。
    商品一覧・技術情報
