概要仕様
| コネクタ | RJ11(メス） | |
| 結線 | ストレート | |
| UL | 94V-0 | |
| 材質 | ハウジング | ABS |
| コンタクト | 下処理→ニッケル、仕上げ→金メッキ | |
| 使用温度範囲 | －10～60℃ | |
| 保管温度範囲 | －40～68℃ | |
| 定格電圧 | 1000V | |
| 定格電流 | 1.5A | |
| 重量（g） | 6 | |

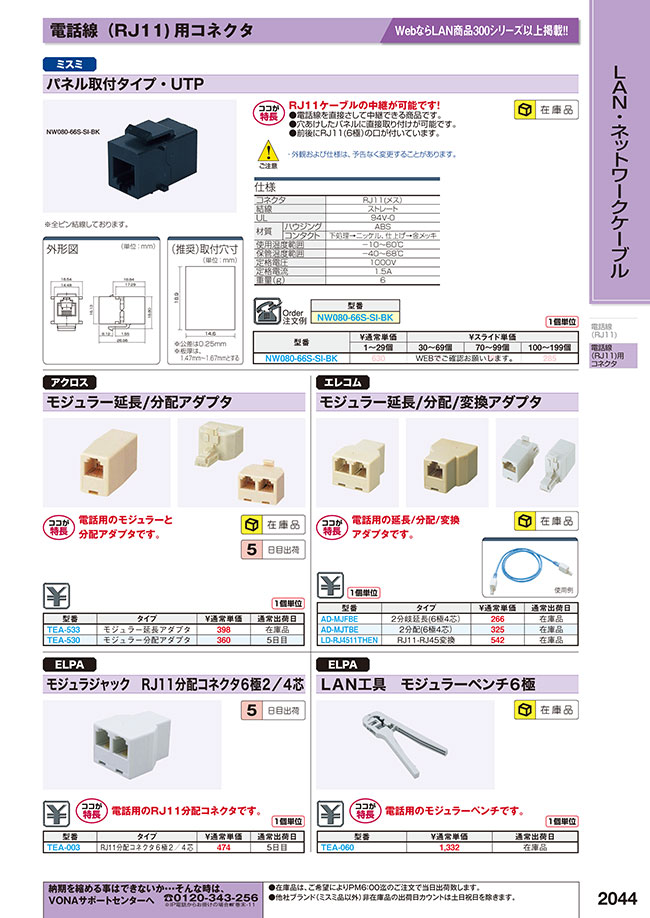

外形図 | （単位：mm） | （推奨）取付穴寸 | |
 | （単位：mm） | ||
 | |||
| ※ 公差は0.25mm ※ 板厚は、1.47mm～1.67mmとする | |||
NW080-66S-SI-BKの仕様・寸法情報
種類
ジャック（パネル取り付けタイプ）
カテゴリ
その他
シールド
無(UTP)
色
黒
代表規格
UL
寸法 本体タテ(mm)
16.13
寸法 本体ヨコ(mm)
14.48
寸法 本体奥行(mm)
26.96
推奨板厚(mm)
1.47～1.67
パネルカット寸（タテｘヨコ）(mm)
18.9x14.6
絞り込み条件
詳細情報
基本情報
RJ11コネクタ(6極6芯)専用の中継・延長用モジュラジャックです。電話線を直接さして中継できます。
穴あけしたパネルに取り付けて使用可能です。
前後にRJ11(6極）の口が付いています。全ピン結線しております。
UL対応品です。
規格表
一個単位。価格は型番リストの通常単価、または商品確定後「価格を確認」をクリックしてご確認お願いいたします。
| 型番 | コネクタ形状 | シールド |
| NW080-66S-SI-BK | RJ11 (6極6芯) | 無 |
商品一覧・技術情報
類似品類似品をすべて見る
この商品に近い類似品がありませんでした。商品担当おすすめ
RJ11ケーブル延長 シールド無 パネルマウント JJアダプタ（6極6芯 中継用ジャック）の型番NW080-66S-SI-BKのページです。
型番NW080-66S-SI-BKに関する仕様情報を記載しております。
RJ11ケーブル延長 シールド無 パネルマウント JJアダプタ（6極6芯 中継用ジャック）のレビュー
制御機器の通信用コネクタとして
5
5.02019/09/18
ミスミだと納期や価格がはっきりしていて分かりやすいです。CADもあるため使用しやすいので購入しました。今まで何度も利用し...もっと読む
1人が参考にしています。
筐体の外部端子として使用
5
5.02019/06/05
始めて採用してから１５年以上経っています。
新製品でも変更せずにしぶとく選択をしています。
簡単な製品っですが、ワンタッ...もっと読む
1人が参考にしています。
通信用
5
5.02023/06/30
シリアル通信の延長用に購入して使用しました。使用については満足しています。
0人が参考にしています。
