ケーブルタイプ
指定長(m)
~mm[0.2-15/0.1m単位]
EMI対策薄型フードタイプ（アングル・ストレート）
- 通常単価(税別)
- -
- 税込単価
- -
通常出荷日：5日目
Dsub薄型フードのハーネスです。機器の取付け方向に合わせて左右アングルタイプが選べます。一般に使われ...
詳細を確認- 【仕様について】
・製品の品質管理体制強化のためハーネスのケーブル部分にラベルを装着いたします。ラベル装着後もRoHS2対応品となります。 本件に対するお問い合わせは本ページ右上の『エレクトロニクス部品技術窓口』のチャット・お問合せフォームからお願いします。
変更時期：2023年9月1日以降出荷分
変更内容詳細：こちらをご参照ください。
変更対象型番：本ページに記載の全型番
・RS232C通信でご利用の際は15m以内でご利用ください。
・9芯-25芯の関係の場合、必ずCN1：9芯、CN2：25芯にて型番を組立てて下さい。
Rアングル、LアングルはCN1、CN2両方がアングルになります。
・アングル25芯フードはロングネジのみ対応となり、締付け易いミスミオリジナルネジに変更しております。
M2.6はミリネジ、♯4-40はインチネジの呼びです。 - 結線を自由に指定できるRS232Cケーブル カスタム結線登録タイプはこちらです。
未確定：候補が135型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様
規格表
| コネクタタイプ | − | CN1タイプ | − | CN2タイプ | − | 結線タイプ | − | ケーブルタイプ | − | 指定長（ｍ） |
| RS232 | − | 9PM | − | 9PM | − | ST | − | A | − | 0.2 |
| イメージ | CN1タイプ | CN2タイプ | 結線指定 | ケーブルタイプ | 指定長（m） | |||||
| 芯数 | オス・メス | 取付ネジタイプ | 芯数 | オス・メス | 取付ネジタイプ | |||||
| ストレートコネクタ |  | RS232-9 （9芯） | P （オス） S （メス） | M （M2.6） ML （M2.6ロング） U （4-40） UL （♯4-40ロング） | 9 | P （オス） S （メス） | M （M2.6） ML （M2.6ロング） U （4-40） UL （♯4-40ロング） | ST （ストレート結線） CR （クロス結線） |  | 0.2 15 0.1m毎に 指定可 |
| 25 | ||||||||||
 | RS232-25 （25芯） | 25 | ||||||||
| Rアングルコネクタ |  | RS232R-9 （9芯） | P （オス） S （メス） | 9芯フード用 M （M2.6） U （♯4-40） 25芯フード用 ML （M2.6ロング） UL （♯4-40ロング） | 9 | P （オス） S （メス） | 9芯フード用 M （M2.6） U （♯4-40） 25芯フード用 ML （M2.6ロング） UL （♯4-40ロング） | |||
| 25 | ||||||||||
 | RS232R-25 （25芯） | 25 | ||||||||
| Lアングルコネクタ |  | RS232L-9 （9芯） | P （オス） S （メス） | 9 | P （オス） S （メス） | |||||
| 25 | ||||||||||
 | RS232L-25 （25芯） | 25 | ||||||||
価格は型番リストの通常単価、または商品確定後「価格を確認」をクリックしてご確認お願いいたします。
| 組合せタイプ | ケーブル 芯数 |
| 9芯⇔9芯 | 9 |
| 9芯⇔25芯 | 9 |
| 25芯⇔25芯(クロス) | 9 |
| 25芯⇔25芯 | 25 |
| 全長（ｍ） | ～0.9 | 1～4 | 4.1～15 |
| 公差 | ＋20mm | ＋50mm | ＋全長の3％ |
概要仕様
結線図 | |||||
| 9芯⇔9芯 | 9芯⇔25芯 | 25芯⇔25芯 | |||
 |  |  |  |  |  |
| ストレート全線結線 | クロス結線 | ストレート結線 （信号ストレート） | クロス結線 | ストレート全線結線 | クロス結線 |
| ※ツイストペア線の結線は番号順（1-2、3-4、5-6、……）になります。 | |||||
型番リスト
| 型番 |
|---|
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
詳細情報
基本情報
Dsub薄型フードのハーネスです。機器の取付け方向に合わせて左右アングルタイプが選べます。
一般に使われている結線タイプを標準結線として揃えております。
ご注意
- 【仕様について】
・製品の品質管理体制強化のためハーネスのケーブル部分にラベルを装着いたします。ラベル装着後もRoHS2対応品となります。 本件に対するお問い合わせは本ページ右上の『エレクトロニクス部品技術窓口』のチャット・お問合せフォームからお願いします。
変更時期：2023年9月1日以降出荷分
変更内容詳細：こちらをご参照ください。
変更対象型番：本ページに記載の全型番
・RS232C通信でご利用の際は15m以内でご利用ください。
・9芯-25芯の関係の場合、必ずCN1：9芯、CN2：25芯にて型番を組立てて下さい。
Rアングル、LアングルはCN1、CN2両方がアングルになります。
・アングル25芯フードはロングネジのみ対応となり、締付け易いミスミオリジナルネジに変更しております。
M2.6はミリネジ、♯4-40はインチネジの呼びです。 - 結線を自由に指定できるRS232Cケーブル カスタム結線登録タイプはこちらです。
| 部材ページ | →2079 |

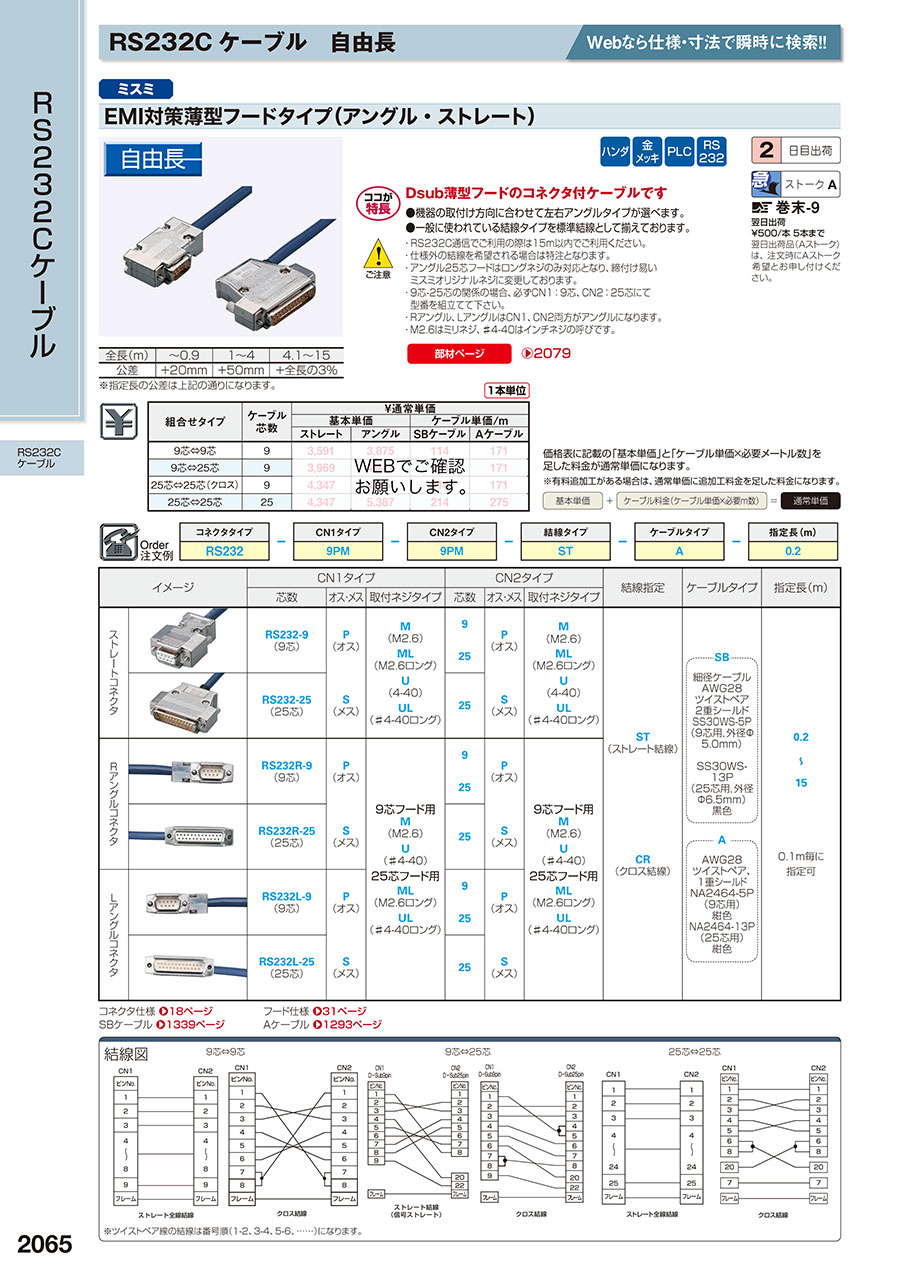

カタログ
