GP-IBケーブル 高信頼金属フードタイプ
- 通常単価(税別)
- 12,535円～15,065円
- 税込単価
- 13,789円～16,572円
通常出荷日：在庫品1日目当日出荷可能
堅牢で信頼性の高い金属フードを使用していますGP-IBケーブルとして必用な規格であるIEEE-STD-...
詳細を確認- 【仕様について】サイドねじ単体での販売は、メーカー対応しておらずミスミでも対応致しかねます。
- 【販売終了案内】GPIB-から始まる型番は、使用しているヒロセ電機製コネクタの生産終了に伴い販売終了となりました。
未確定：候補が4型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様
概要仕様

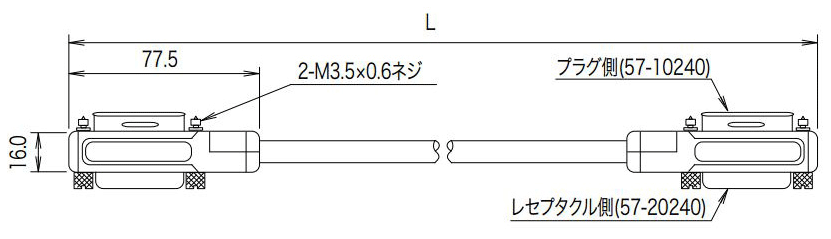

外形イメージ図
結線表
| 信号線 | 電線絶縁体の色 | コネクタ端子番号 | 信号線 | 電線絶縁体の色 | コネクタ端子番号 |
|---|---|---|---|---|---|
| DIO 1 | 茶 | 1 | DIO 5 | 白/橙 | 13 |
| DIO 2 | 赤 | 2 | DIO 6 | 白/黄 | 14 |
| DIO 3 | 橙 | 3 | DIO 7 | 白/緑 | 15 |
| DIO 4 | 黄 | 4 | DIO 8 | 白/青 | 16 |
| EOI（24） | 青 | 5 | REN（24） | 緑 | 17 |
| DAV | 紫 | 6 | Gnd，（6） | 白/黒/茶 | 18 |
| NRFD | 灰 | 7 | Gnd，（7） | 白/黒/赤 | 19 |
| NDAC | 白 | 8 | Gnd，（8） | 白/黒/橙 | 20 |
| IFC | 白/黒 | 9 | Gnd，（9） | 白/黒/黄 | 21 |
| SRQ | 白/茶 | 10 | Gnd，（10） | 白/黒/緑 | 22 |
| ATN | 白/赤 | 11 | Gnd，（11） | 白/黒/青 | 23 |
| SHIEL | シールド線 | 12,フード | Gnd，LOGI | 白/紫 , 白/灰 | 24 |
廃止済品と現行品（本ページ掲載品）との仕様比較
| 型番 | GPIB-HH-長さ(販売終了品) | GPIBC-長さ |
| 外観 |  |  |
| 規格 | IEEE488 | |
| コネクタメーカー | ヒロセ電機 | 第一電子工業 |
| ケーブルメーカー | 沖電線(UL2935) | フジクラ(UL2464) |
| シールド | 2重 | |
| ケーブル色 | グレー（艶あり） | グレー（艶なし） |
| RoHS10 | 対応 | |
詳細情報
基本情報
堅牢で信頼性の高い金属フードを使用しています
GP-IBケーブルとして必用な規格であるIEEE-STD-488-1978およびIEC-Pub.625-1等の国際規格に適合しております。
ご注意
- 【仕様について】サイドねじ単体での販売は、メーカー対応しておらずミスミでも対応致しかねます。
- 【販売終了案内】GPIB-から始まる型番は、使用しているヒロセ電機製コネクタの生産終了に伴い販売終了となりました。
商品担当おすすめ
GP-IBケーブル 高信頼金属フードタイプのレビュー
装置とPCの通信ケーブルとして
4
4.02020/07/01
両端にコネクタが付いているので、この商品を選定しました。今まで使用したことがなく、今回初めて試しに購入してみて良かったの...もっと読む
0人が参考にしています。
