ミスミ

ワニ口クリップ（赤黒,ハンダ付け）

  • 数量スライド割引
  • 当日出荷可能
通常単価(税別)
146円～266円
税込単価
161円～293円

各サイズに対応したワニ口クリップ。赤黒2色。ハンダ付け。・絶縁キャップの着脱は...

詳細情報を確認する
規格・仕様：
  • ハンダ

ご注意

  • 下記項目の記載値を変更しました。商品に変更はございません。（2020/09/17現在）
    寸法 / 外形図
未確定：候補が12型番あります。
数量：

型番リスト

表示件数
  • 1
    • 型番
    WTN1223-BLACK
    WTN1223-RED
    WTN1224A-BLACK
    WTN1224A-RED
    WTN1225-BLACK
    WTN1225-RED
    WTN1227-BLACK
    WTN1227-RED
    WTN1228-BLACK
    WTN1228-RED
    WTN1229-BLACK
    WTN1229-RED

    定格電流

    (A)

    開口最大幅

    (mm)

    		RoHS?最小発注数量
    30
    20
    10
    1個
    30
    20
    10
    1個
    20
    10
    10
    1個
    20
    10
    10
    1個
    10
    6
    10
    1個
    10
    6
    10
    1個
    5
    7
    10
    1個
    5
    7
    10
    1個
    3
    5.5
    10
    1個
    3
    5.5
    10
    1個
    1
    5
    10
    1個
    1
    5
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    253円
    ( 278円 )
    在庫品1日目当日出荷可能
    253円
    ( 278円 )
    在庫品1日目当日出荷可能
    266円
    ( 293円 )
    在庫品1日目当日出荷可能
    266円
    ( 293円 )
    在庫品1日目当日出荷可能
    190円
    ( 209円 )
    在庫品1日目当日出荷可能
    190円
    ( 209円 )
    在庫品1日目当日出荷可能
    163円
    ( 179円 )
    在庫品1日目当日出荷可能
    163円
    ( 179円 )
    在庫品1日目当日出荷可能
    153円
    ( 168円 )
    在庫品1日目当日出荷可能
    153円
    ( 168円 )
    在庫品1日目当日出荷可能
    146円
    ( 161円 )
    在庫品1日目当日出荷可能
    146円
    ( 161円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    各サイズに対応したワニ口クリップ。
    赤黒2色。
    ハンダ付け。
    ・絶縁キャップの着脱は何かに先をかませた状態で行うと簡単に行えます。
    ・分類：ワニ口クリップ
    ・使用温度範囲（℃）：-5～50

    ご注意

    • 下記項目の記載値を変更しました。商品に変更はございません。（2020/09/17現在）
      寸法 / 外形図
    【ココが特長】
    ●許容電流1Aから30Aまで使用可能なワニ口クリップです。
    【ご注意】
    ・絶縁キャップの着脱は何かに先をかませた状態で行うと簡単に行えます。
    ・12年度紙カタログの使用温度範囲に記載ミスが御座いました。
    【誤】-50℃～＋120℃
    【正】-5℃～+50℃

    商品仕様

    規格表

    型式色定格電流
    (A)    		開口部最大幅
    (mm)    		導体部全長
    (mm)    		ハンダ付け部分
    Φサイズ    		重量
    (ｇ)
    WTN1229-RED赤1531.122
    WTN1229-BLACK黒
    WTN1228-RED赤35.535.323
    WTN1228-BLACK黒
    WTN1227-RED赤5741.11.66
    WTN1227-BLACK黒
    WTN1225-RED赤10653.52.911
    WTN1225-BLACK黒
    WTN1224A-RED赤201064.3417.5
    WTN1224A-BLACK黒
    WTN1223-RED赤302075.9319
    WTN1223-BLACK黒

    概要仕様



    外形図


    （単位：ｍｍ）
    ワニ口クリップ:関連画像
    仕様
    結線方法ハンダ付け
    絶縁材PVC
    金属部材SPCC
    メッキ処理ニッケルメッキ
    使用温度範囲−5℃〜50℃
    定格電圧AC125V
    絶縁抵抗DC500V／100MΩ以上
    耐電圧AC1000V／min

    共通仕様

    テスト計測用端子

    特長

    ● 計測用や試験用に便利なプローブやターミナルを幅広くラインナップ
    ● 絶縁付テスト用ターミナルを用意
    ● EN規格取得CEマーキング対応商品も用意

    共通仕様

    組み合わせについて

    組み合わせについて

    ●一般的な計測や試験用としてポピュラーな汎用ターミナルは種類も豊富に取り揃え、また価格面でも低価格に押さえられております。
    ●絶縁カバー付きターミナルは一部を除き欧州規格のEN規格を取得したCEマーク対応の商品となっております。また中にはUL規格を取得した商品もそろっているためより安心してご使用いただくことができます。

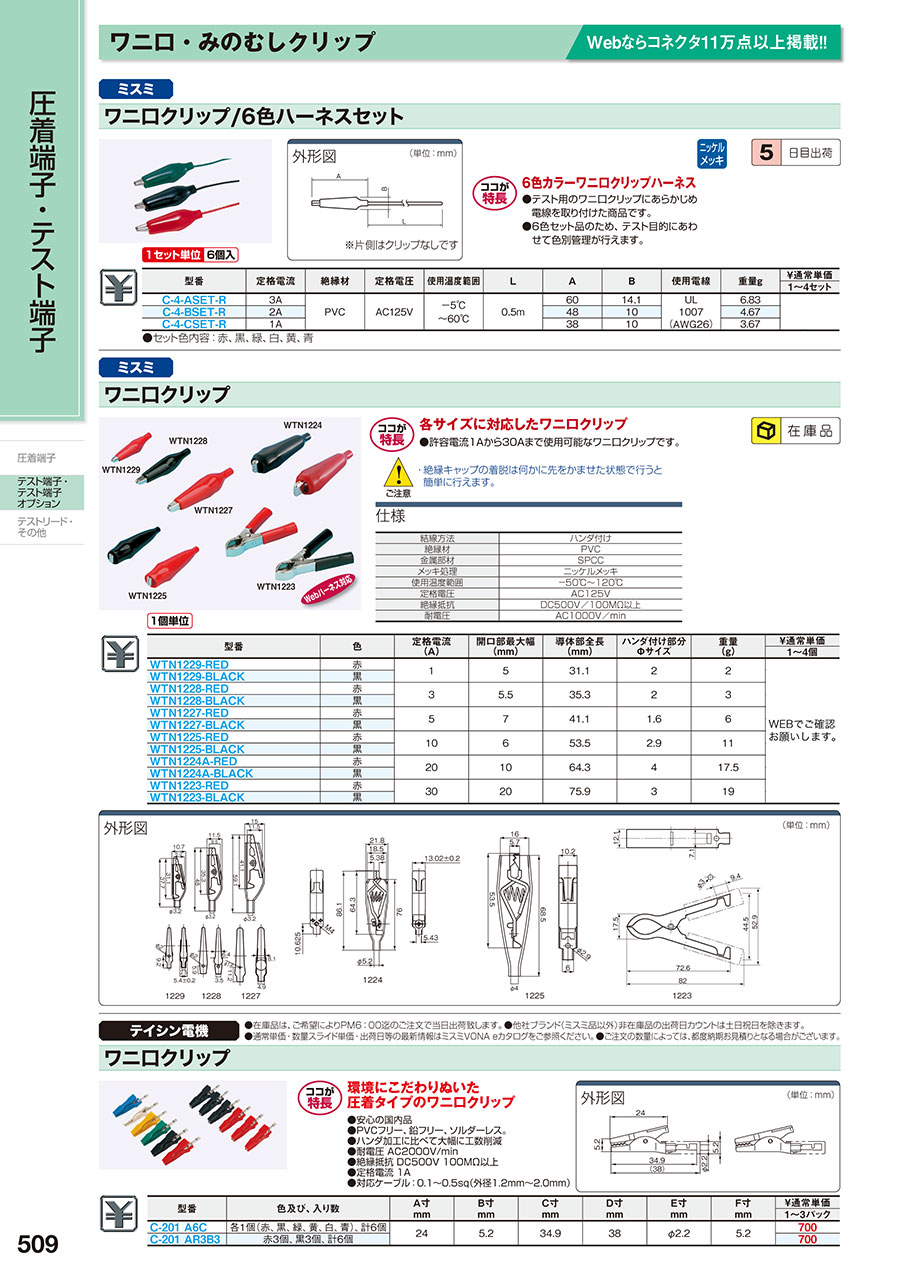

    カタログ

    • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

    EW-509

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    ワニ口クリップ（赤黒,ハンダ付け）のレビュー
    4.3平均満足度：4.318件のレビュー
    実験備品
    5
    満足度：5.02016/05/12
    性能も優れており価格的にもなっとくできる金額で購入してよかったです次回も購入したいです
    3人が参考にしています。
    導通検査用
    5
    満足度：5.02019/05/07
    WTN1228シリーズを購入。 クリップ単品を探していました。 好きな線材をはんだ付けすることができ、掴む力もちょうど良...もっと読む
    2人が参考にしています。
    電気検査用プローブに使用
    5
    満足度：5.02016/03/10
    電気検査時に電線を固定するのですが、掴みが強過ぎると電線にダメージが加わり、弱過ぎると外れてしまう。今回のクリップは丁度...もっと読む
    2人が参考にしています。
    ケーブル接続
    1
    満足度：1.02018/10/09
    太いケーブルの接続には適していますが、細くて近接するケーブルの接続の場合は外れる可能性があり、短絡（接触）する心配があり...もっと読む

    ミスミからのコメント

    この度は貴重なご意見を頂きまして誠にありがとうございます。頂きましたご意見につきましては、メーカーにもフィードバックさせて頂きます。今後とも忌憚ないご意見・ご要望頂けますと幸いです。よろしくお願い致します。

    1人が参考にしています。
    線材の通電
    5
    満足度：5.02023/04/20
    電線をはさんだり、テスターの先端をはさんだりして、使用しています。 ちょうどよい強さでつかみます。 単品で購入できること...もっと読む
    0人が参考にしています。
    18件全て見る
