ミスミ

φ4mmバナナプラグ【1～100個入り】

数量スライド割引
当日出荷可能

4.5

平均満足度4.5

この商品のレビューをみる（12件）

通常単価(税別): 388円～23,128円

税込単価: 427円～25,441円

6色カラータイプで使い分けできるバナナプラグ。Webハーネス対応品。

詳細情報を確認する

規格・仕様：

ハンダ
ニッケルメッキ

商品区分
テスト端子
定格電流 (A)
3
メッキ
ニッケル
使用温度範囲 (℃)
-5～40

未確定：候補が10型番あります。

型番リスト
詳細情報
カタログ

型番リスト

表示件数

型番

最小発注数量

3個

1パック

10個入り

1パック

100個入り

3個

1パック

10個入り

1パック

100個入り

3個

通常単価(税別) (税込単価)	通常出荷日

407円 ( 448円 )	在庫品1日目当日出荷可能
3,682円 ( 4,050円 )	在庫品1日目当日出荷可能
23,120円 ( 25,432円 )	在庫品1日目当日出荷可能
388円 ( 427円 )	在庫品1日目当日出荷可能
407円 ( 448円 )	在庫品1日目当日出荷可能
407円 ( 448円 )	在庫品1日目当日出荷可能
3,682円 ( 4,050円 )	在庫品1日目当日出荷可能
23,128円 ( 25,441円 )	在庫品1日目当日出荷可能
388円 ( 427円 )	在庫品1日目当日出荷可能
388円 ( 427円 )	在庫品1日目当日出荷可能

基本情報

6色カラータイプで使い分けできるバナナプラグ。Webハーネス対応品。

【ココが特長】
●赤、黒、青、黄、緑、白と6色揃ったφ4mmバナナプラグです。電線の接続はハンダ式です。後部へのバナナプラグ差し込みはできません。
●適合電線サイズ：より線0.3mm²〜1.25mm²またはAWG22〜AWG16

商品仕様

規格表

【ご注意】
・本製品はサトーパーツ製の商品をミスミ型番にて在庫化して販売している商品となります。

型式

TJ-560-RE

型番	色
型番	色
TJ-560-RE	赤
TJ-560-BK	黒
TJ-560-BU	青
TJ-560-YE	黄
TJ-560-GR	緑
TJ-560-WH	白

概要仕様

外形図

（単位：ｍｍ）

仕様

メッキ	ニッケルメッキ
絶縁材	ハイインパクトスチロール
使用温度範囲	−5℃〜40℃
定格	3A／AC30V
耐電圧	AC300V／1分間
絶縁抵抗	DC500V／50MΩ以上
重量	3ｇ

組み合わせについては
>>3736ページ

共通仕様

テスト計測用端子

特長

● 計測用や試験用に便利なプローブやターミナルを幅広くラインナップ
● 絶縁付テスト用ターミナルを用意
● EN規格取得CEマーキング対応商品も用意

共通仕様

組み合わせについて

●一般的な計測や試験用としてポピュラーな汎用ターミナルは種類も豊富に取り揃え、また価格面でも低価格に押さえられております。
●絶縁カバー付きターミナルは一部を除き欧州規格のEN規格を取得したCEマーク対応の商品となっております。また中にはUL規格を取得した商品もそろっているためより安心してご使用いただくことができます。

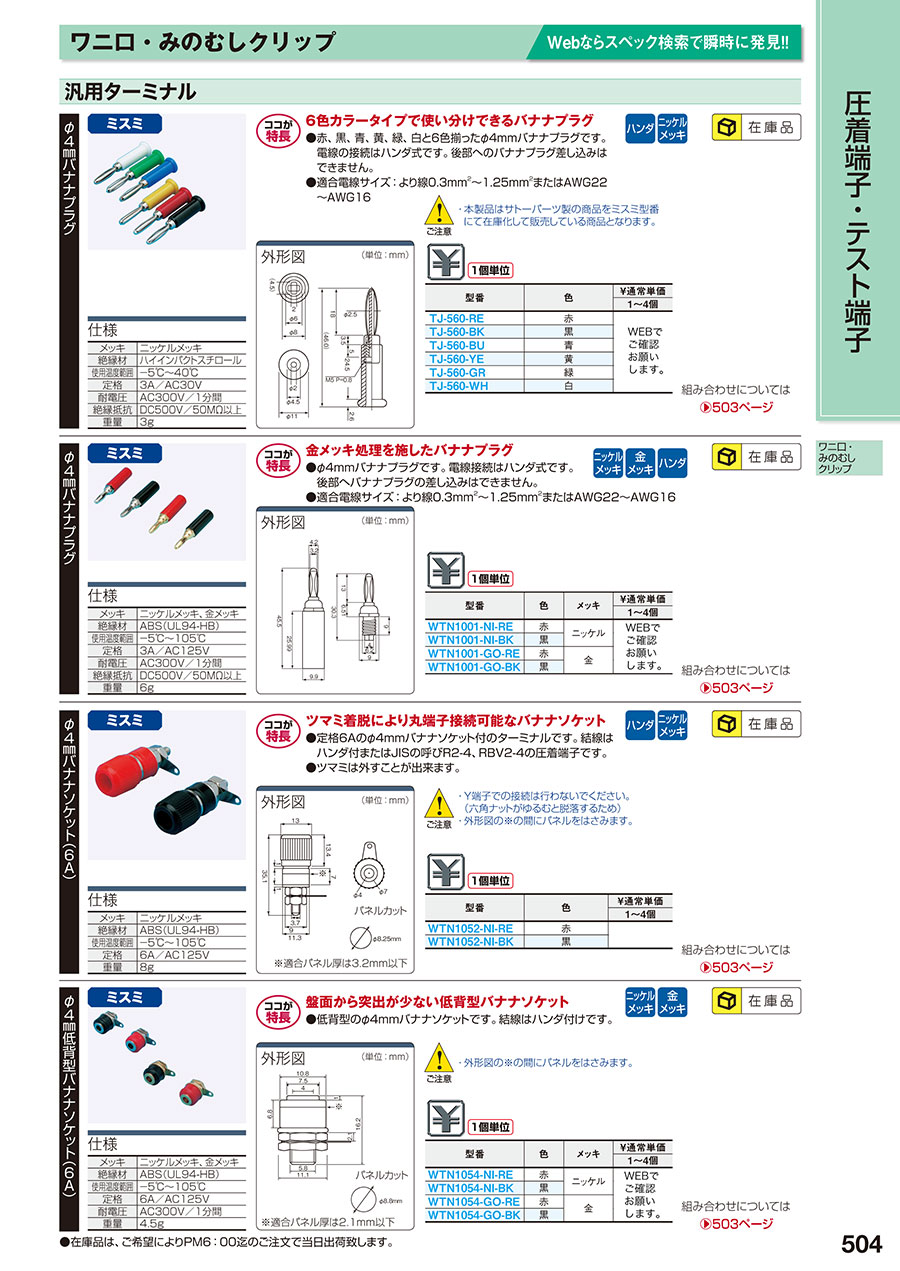

カタログ
