ミスミ

差込み型ピン端子 一般タイプ オス端子【100個入り】

差込み型ピン端子 一般タイプ オス端子
  • 数量スライド割引
  • 当日出荷可能
通常単価(税別)
3,237円～3,647円
税込単価
3,561円～4,012円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

差込み型ピン端子 一般タイプ オス端子(バリュー品)

ミスミ

差込み型ピン端子 一般タイプ オス端子(バリュー品)
3.8
通常価格(税別)： 1,430円 (税込価格：1,573円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

差込み型ピン端子 一般タイプ メス端子(バリュー品)

ミスミ

差込み型ピン端子 一般タイプ メス端子(バリュー品)
4.3
通常価格(税別)： 1,563円 (税込価格：1,719円)

通常出荷日：在庫品1日目

ニチフ製。信頼性の高い国内メーカー製差込型ピン端子。1パック100個売り。

詳細情報を確認する
規格・仕様：
  • 電源用
  • 信号用
  • 圧着
  • スズメッキ

ご注意

  • 【絶縁体色の変更】
    下記の商品について、在庫無くなり次第、新仕様品に切り替わります。（2021年5月現在）
    PC4009-M・F、PCE4009-M・F 赤色→赤透明色
    PC4020-M・F、PCE4020/5020-M・F 青色→青透明色
未確定：候補が2型番あります。
数量：

商品仕様

規格表

型式
PC-2005-M

1パック100個入

概要仕様

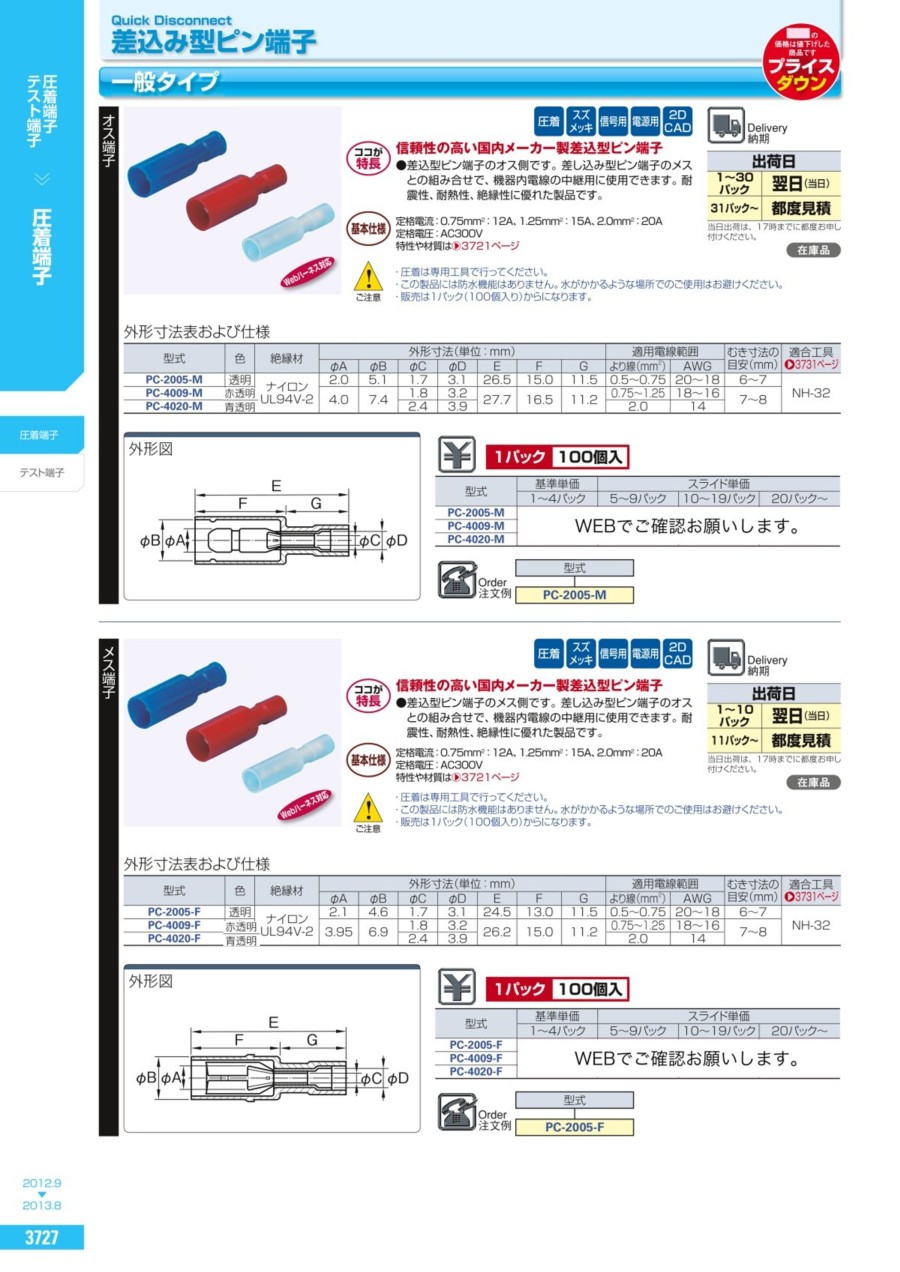

外形図

差込み型ピン端子 一般タイプ オス端子 外形図



外形寸法表および仕様
型式色絶縁材外形寸法(単位：mm)適用電線範囲むき寸法の目安(mm)適合工具
商品ページ
φAφBφCφDEFGより線(mm2)AWG
PC-2005-M透明ナイロン
UL94V-2		2.05.11.73.126.515.011.50.5〜0.7520〜186〜7NH-32
PC-4020-M青透明4.07.42.43.927.716.511.22.0147〜8

型番リスト

表示件数
  • 1
    • 型番
    PC-2005-M
    PC-4020-M

    外径

    (mm)

    全長

    (mm)

    適合電線サイズ

    (AWG)

    絶縁被覆(色)

    		RoHS?最小発注数量
    2
    26.5
    20～18
    透明
    10
    1パック

    100個入り

    4
    27.7
    14
    青透明
    10
    1パック

    100個入り

    通常単価(税別) (税込単価)
    通常出荷日
    3,647円
    ( 4,012円 )
    在庫品1日目当日出荷可能
    3,237円
    ( 3,561円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    ニチフ製。信頼性の高い国内メーカー製差込型ピン端子。1パック100個売り。

    ご注意

    • 【絶縁体色の変更】
      下記の商品について、在庫無くなり次第、新仕様品に切り替わります。（2021年5月現在）
      PC4009-M・F、PCE4009-M・F 赤色→赤透明色
      PC4020-M・F、PCE4020/5020-M・F 青色→青透明色
    【ココが特長】
    ●本製品はニチフ製の商品です。
    ●差込型ピン端子のオス側です。差し込み型ピン端子のメスとの組み合せで、機器内電線の中継用に使用できます。耐震性、耐熱性、絶縁性に優れた製品です。
    【基本仕様】
    定格電流：0.75mm2：12A、1.25mm2：15A、2.0mm2：20A
    定格電圧：AC300V
    特性や材質は>>3721ページ
    【ご注意】
    ・圧着は専用工具で行ってください。
    ・この製品には防水機能はありません。水がかかるような場所でのご使用はお避けください。
    ・販売は1パック（100個入り）からになります。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    差込み型ピン端子 一般タイプ オス端子のレビュー
    4.7平均満足度：4.725件のレビュー
    機器内配線の中継に使用
    5
    満足度：5.02017/03/10
    よく使用しているが、国内メーカー品だけに、間違いがない感じ。 しっかりと圧着でき、使用感に問題なし。 これからも使用して...もっと読む
    1人が参考にしています。
    機械部品用
    5
    満足度：5.02023/05/30
    機械部品に使用しました。 納期、梱包等満足しています。 また利用したいです。
    0人が参考にしています。
    色々な電気配線の接続に使用
    5
    満足度：5.02023/03/29
    新規設備の配線接続や既存配線の延長時などに使用しています。今回もメス端子と一緒に購入しました。配線としっかり圧着でき、メ...もっと読む
    0人が参考にしています。
    センサー等の接続に
    4
    満足度：4.02022/08/09
    生産機器のセンサー等の接続に使用します。 故障の可能性のある機器のボックスを使わない経路間で接続するときによく使います。
    0人が参考にしています。
    金型の補修に
    4
    満足度：4.02022/06/02
    プラスチック金型内のセンサー回路に使用している端子の修理に使用しました。 商品の選定も楽で、品質も良さそうなので満足して...もっと読む
    0人が参考にしています。
    25件全て見る
