●差込み型接続端子は、自動販売機などのような店舗用機器から、計測機器、FA機器までの幅広い分野において、簡易的な接続部品として使用されております。
●簡単に抜き差しができる構造になっており、必要に応じて接続したり外したりすることができます。
●電線の取り付けが圧着端子に使用する工具と共通のもので作業できるため、何本も工具を揃える必要がなく、機器のメンテナンスに適した接続部品です。
エレクトロニクス部品技術窓口
確定しました
chemSHERPA・RoHS
ミスミ品のみ対象
- chemSHERPA
- 調査中
- EU_RoHS
- 対応
- chemSHERPA
CAD
- 2D
出荷日
- すべて
- 当日出荷可能
差込み型接続端子 187シリーズ オス(嵌合部露出型)【100個入り】
- 通常単価(税別)
- 2,969円
- 税込単価
- 3,266円
通常出荷日：在庫品1日目当日出荷可能
ニチフ製。信頼性の高い国内メーカー製187シリーズ差込型端子。CSA規格品。1パック100個売り。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
閲覧中の商品と併せてご検討ください
－閉じる
TMEDV-480520-Mの仕様・寸法情報
種類
差込型接続子
シリーズ
187
外径(mm)
5
全長(mm)
19.5
適合電線サイズ(AWG)
14
絶縁部素材
ビニル
代表規格
UL / CSA
絶縁被覆(色)
[青] 青
素材
UL94V-0
端子型分類
M型
chemSHERPA
調査中
商品仕様
規格表
| 1パック | 100個入 |
概要仕様
外形寸法表および仕様
| 型式 | 色 | 絶縁材 | 外形寸法(単位：mm) | 適用電線範囲 | むき寸法の目安(mm) | 適合工具 商品ページ | ||||||
| A | B | C | φD | φE | F | より線(mm2) | AWG | |||||
| TMEDV-480520-M | 青 | 塩化ビニルUL94V-0 | 4.8 | 19.5 | 0.5 | 2.3 | 4.5 | 10.0 | 2.0 | 14 | 7〜8 | NH-32 |
詳細情報
基本情報
ニチフ製。信頼性の高い国内メーカー製187シリーズ差込型端子。CSA規格品。1パック100個売り。
●本製品はニチフ製の商品です。
●機器内電線の中継用として使用できます。UL,CSAを取得しているため安心してご使用いただけます。
●結合相手は187シリーズのメスです。
●電気的仕様は>>37２1ページ
・この製品には防水機能はありません。水がかかるような場所でのご使用はお避けください。
・販売は1パック（100個入り）からになります。
・圧着は専用工具で行ってください。
共通仕様
差込み型接続端子
特長
共通仕様
特性
| 項目 | 内容 | |||
|---|---|---|---|---|
| 定格電圧 | AC300V以下 | |||
| 定格電流（A以下） | 接続子タイプ | 電線サイズ（mm2） | ||
| 0.75 | 1.25 | 2.0 | ||
| 110シリーズ | 8 | 12 | － | |
| 187シリーズ | 10 | 15 | 20 | |
| 250シリーズ | 10 | 15 | 20 | |
| ピン端子 | 12 | 15 | 20 | |
| 使用温度範囲 | 塩化ビニル | −40℃〜＋75℃ | ||
| ナイロン | −40℃〜＋105℃ | |||
材料/仕上
| 項目 | 材料 | 仕上 |
|---|---|---|
| 接続子 | 黄銅 | スズメッキ |
| スリーブ | 無酸素銅管 | スズメッキ |
| 絶縁体 | 塩化ビニル | UL94V-0 |
| ナイロン | UL94V-2 |

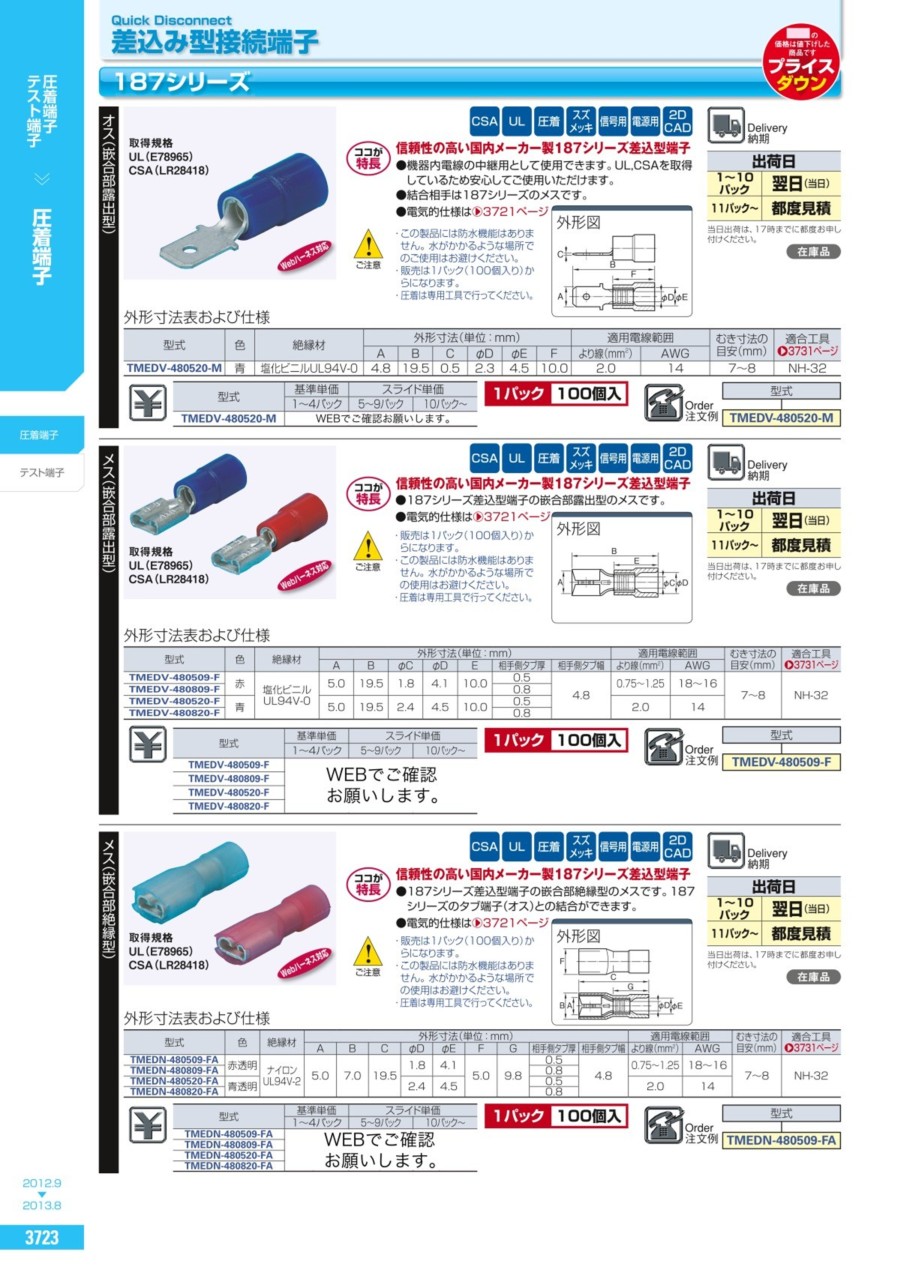

カタログ
