●差込み型接続端子は、自動販売機などのような店舗用機器から、計測機器、FA機器までの幅広い分野において、簡易的な接続部品として使用されております。
●簡単に抜き差しができる構造になっており、必要に応じて接続したり外したりすることができます。
●電線の取り付けが圧着端子に使用する工具と共通のもので作業できるため、何本も工具を揃える必要がなく、機器のメンテナンスに適した接続部品です。
エレクトロニクス部品技術窓口
絞り込み条件
未確定：候補が2型番あります。
相手側タブ厚(mm)
~mm- 0.5
- 0.8
CAD
- 2D
出荷日
- すべて
- 当日出荷可能
差込み型接続端子 110シリーズ メス(嵌合部絶縁型)【100個入り】
- 通常単価(税別)
- 5,021円
- 税込単価
- 5,523円
ニチフ製。信頼性の高い国内メーカー製110シリーズ差込型端子。1パック100個...
詳細情報を確認する未確定：候補が2型番あります。
商品仕様
規格表
| 型式 |
| TMDEN-280509-FA |
| 1パック | 100個入 |
概要仕様
外形図
外形寸法表および仕様
| 型式 | 色 | 絶縁材 | 外形寸法(単位：mm) | 適用電線範囲 | むき寸法の目安(mm) | 適合工具 商品ページ | ||
| 相手側タブ厚 | 相手側タブ幅 | より線(mm2) | AWG | |||||
| TMDEN-280509-FA | 赤透明 | ナイロン UL94V-2 | 0.5 | 2.8 | 0.75〜1.25 | 18〜16 | 7〜8 | NH-32 |
| TMDEN-280809-FA | 0.8 | |||||||
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
5,021円 ( 5,523円 ) | 在庫品1日目当日出荷可能 |
5,021円 ( 5,523円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
ニチフ製。信頼性の高い国内メーカー製110シリーズ差込型端子。1パック100個売り。
【ココが特長】
●本製品はニチフ製の商品です。
●110シリーズ差込型端子の嵌合部絶縁型のメスです。110シリーズのタブ端子との結合ができます。
【ご注意】
・販売は1パック（100個入り）からになります。
・この製品には防水機能はありません。水がかかるような場所での使用はお避けください。
・圧着は専用工具で行ってください。
・110シリーズのオス端子はありません。タブ端子への接続用です。
●本製品はニチフ製の商品です。
●110シリーズ差込型端子の嵌合部絶縁型のメスです。110シリーズのタブ端子との結合ができます。
【ご注意】
・販売は1パック（100個入り）からになります。
・この製品には防水機能はありません。水がかかるような場所での使用はお避けください。
・圧着は専用工具で行ってください。
・110シリーズのオス端子はありません。タブ端子への接続用です。
共通仕様
差込み型接続端子
特長
共通仕様
特性
| 項目 | 内容 | |||
|---|---|---|---|---|
| 定格電圧 | AC300V以下 | |||
| 定格電流（A以下） | 接続子タイプ | 電線サイズ（mm2） | ||
| 0.75 | 1.25 | 2.0 | ||
| 110シリーズ | 8 | 12 | － | |
| 187シリーズ | 10 | 15 | 20 | |
| 250シリーズ | 10 | 15 | 20 | |
| ピン端子 | 12 | 15 | 20 | |
| 使用温度範囲 | 塩化ビニル | −40℃〜＋75℃ | ||
| ナイロン | −40℃〜＋105℃ | |||
材料/仕上
| 項目 | 材料 | 仕上 |
|---|---|---|
| 接続子 | 黄銅 | スズメッキ |
| スリーブ | 無酸素銅管 | スズメッキ |
| 絶縁体 | 塩化ビニル | UL94V-0 |
| ナイロン | UL94V-2 |

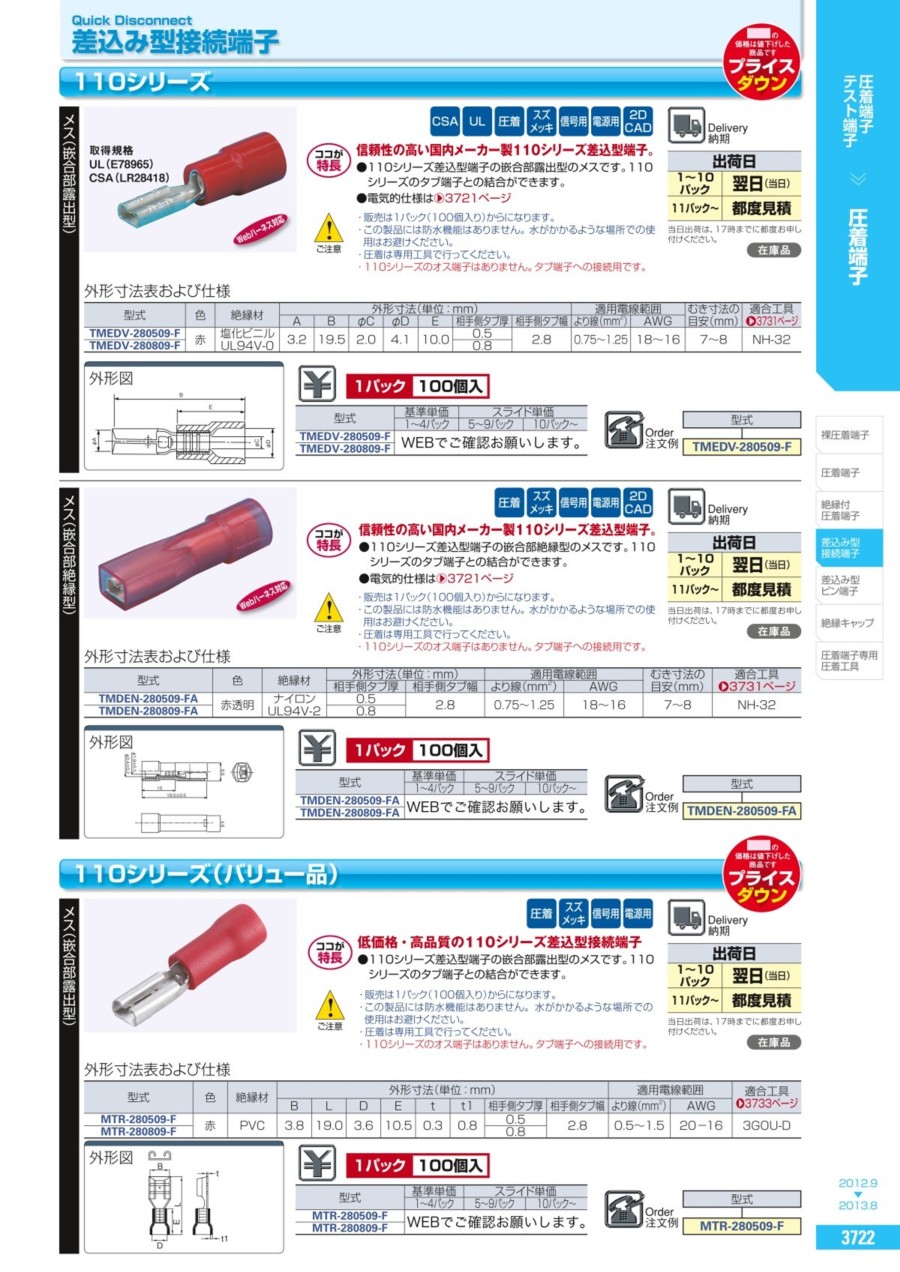

カタログ
