絶縁付圧着端子防水型圧着リング【100個入り】

数量スライド割引
当日出荷可能

4.3

平均満足度4.3

この商品のレビューをみる（10件）

通常単価(税別): 4,586円～8,004円

税込単価: 5,045円～8,804円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

絶縁付圧着端子突合せ型圧着リング

3.5

通常価格(税別)： 2,236円 (税込価格：2,460円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

差込み型ピン端子一般タイプオス端子

4.8

通常価格(税別)： 3,237円 (税込価格：3,561円)

通常出荷日：在庫品1日目

ニチフ製。絶縁体を熱収縮することで防水機能を実現。1パック100個売り。

詳細情報を確認する

規格・仕様：

電源用
信号用
圧着
ニッケルメッキ

種類
絶縁付圧着端子
形状
スリーブ
特長
防水
先端(舌部)形状
突合せ型
素材
高密度ポリエチレン
備考
端子形状・端子型分類等詳細はカタログをご参照下さい。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

未確定：候補が4型番あります。

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

規格表

型式

SB-2218

1パック

100個入

型式	色
型式	色
SB-2218	黄透明
SB-1816	赤透明
SB-1614	青透明
SB-1210	黄透明

概要仕様

外形図

接続方法

（1）適合電線をリング内に挿入し突き合せる

絶縁付圧着端子防水型圧着リング接続方法

（2）専用の圧着工具でリング中央を圧着する

絶縁付圧着端子防水型圧着リング接続方法

収縮温度……120℃
（3）絶縁体をヒートガンで熱し、収縮させると中の接着剤（ポリアミド系接着剤）が溶け出して電線と絶縁体を密着させます。これで完全防水ができあがります。直接、火などであぶって作業することはおやめください。焦げたりむらを生じることがあります。

外形寸法表および仕様

型式	外形寸法(単位：mm)				絶縁材	定格電圧 AC	使用温度範囲	適用電線範囲		むき寸法の目安(mm)	適合工具
	A	B	C	D				より線(mm²)	AWG
SB-2218	1.4	2.9	25.0	11.5	高密度ポリエチレン	600V	−40℃ ～＋105℃	0.3,0.5	22〜20	6〜7	NH-82A
SB-1816	1.7	4.3	37.0	15.0				0.75,1.25	18〜16	7〜8
SB-1614	2.3	5.1						2.0	14
SB-1210	3.4	6.2	42.0					5.5	10	10〜11

型番リスト

表示件数

型番

全長

(mm)

適合電線サイズ

(AWG)

絶縁被覆(色)

端子型分類

RoHS?

最小発注数量

15	10	黄透明	M型	10	1パック 100個入り
15	14	青透明	F型	10	1パック 100個入り
15	18～16	赤透明	M型	10	1パック 100個入り
11.5	22～20	黄透明	F型	10	1パック 100個入り

通常単価(税別) (税込単価)	通常出荷日

8,004円 ( 8,804円 )	在庫品1日目当日出荷可能
6,920円 ( 7,612円 )	在庫品1日目当日出荷可能
6,410円 ( 7,051円 )	在庫品1日目当日出荷可能
4,586円 ( 5,045円 )	在庫品1日目当日出荷可能

基本情報

ニチフ製。絶縁体を熱収縮することで防水機能を実現。1パック100個売り。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

【ココが特長】
●本製品はニチフ製の商品です。
●一般的に幅広く使われている絶縁付きの圧着型リングを防水加工したものです。電線を突き合せ圧着後、絶縁体を熱収縮させることによって密着させることができます。

【ご注意】
・販売は1パック（100個入り）からになります。
・ほとんどの電線に使用できますが被覆材料がシリコンゴム、ガラス編組、ふっ素樹脂^＊（FET、TFE等）、フッ素ゴムのものは防水効果が得られなくなります。

・圧着作業は専用の圧着工具（NH-82A）にて行ってください

・熱収縮性ですので直接日光のあたる場所や、暖房機器の近くには置かないでください。
　＊ふっ素樹脂はデュポン社(米国)製ふっ素樹脂の登録商標です。

共通仕様

特長

●圧着端子は電気工事をはじめ家庭用電化製品、計測機器、FA制御機器など幅広い用途で使用されている電線接続部品です。
●種類としては従来型の絶縁被覆のない裸圧着端子と、絶縁スリーブ付き圧着端子の2種類を取り揃えております。
●安全規格のJIS,UL,CSAを取得している製品もありますので、安心してご使用いただくことができます。

許容電流

使用電線サイズ			端子の呼び番号	許容電流以下（30℃時）
単線	より線	AWG		ゴムビニル絶縁電線の場合		コード
単線	より線	AWG		単線	より線	コード
－	0.08	28	0.08	－	－	－
－	0.3	26,24	0.3	－	－	－
0.8	0.3,0.5	22,20	0.5	－	－	－
1.0,1.2	0.75,0.9,1.25	18,16	1.25	16A,19A	16A,17A,19A	7A（0.75mm）, 12A
1.6	2	14	2	27A	27A	17A
2.0	3.5	12	3.5	35A	37A	23A
2.6	5.5	10	5.5	48A	48A	35A
3.2	8	8	8	62A	62A	－

許容電圧

裸圧着端子　　：AC600V以下
絶縁付圧着端子：AC300V以下

材料

導体部：無酸素銅(スズメッキ)
絶縁部：各商品のページをご参照ください

適用電線サイズ

各商品のページをご参照ください。

圧着方法

（1）

適用電線の被覆をストリッパなどで指定の寸法だけむき取ります。指定の寸法は下の表を参照ください。

（2）
絶縁付圧着端子防水型圧着リング圧着方法

圧着端子を工具の指定サイズ溝へはめてかるく中央を押さえます。そしてそこへ電線を差し込みます。差し込み後の位置は図Aを参照ください。

（3）
絶縁付圧着端子防水型圧着リング圧着方法

指定の位置に合わせたら、圧着工具を解除されるまで握り、端子を圧着します。このとき、端子の筒の中央部を圧着するようにしてください。

（4）
絶縁付圧着端子防水型圧着リング圧着方法

工具が解除されたら、開いて電線と圧着端子を抜き取り完成です。

図A

裸圧着端子

絶縁付圧着端子

端子の呼び（注3）	使用電線サイズ			電線の被覆むき寸法（mm）
端子の呼び（注3）	より線（mm²）	単線（直径mm）	電線抱合容量（注1）	L （注2）	L1	L2
0.08	0.08	－	－	B+L1+L2	0.5〜2	0〜1
1.25	0.3, 0.5,0.75, 0.9,1.25	0.75～1.44	0.25～1.65	B+L1+L2	0.5〜2	0〜1
2	1.25,2.0	1.14～1.82	1.04～2.63	B+L1+L2	0.5〜2	0〜1
5.5	3.5,5.5	1.82～2.89	2.63～6.64	B+L1+L2	0.5〜2	0〜1
8	8	2.89～3.65	6.64～10.52	B+L1+L2	1〜2	0〜2

（注1）端子に2本以上の電線を挿入して圧着する場合は、その電線断面積の総和が電線抱合容量の範囲内にあり、かつ端子の呼びに近づけるようにしてください。
（注2）L寸法の計算式は、電線の被覆むき寸法を簡便に求めるためのものであり、圧着後の形状および寸法を示すものではありません。
（注3）0.3の時の適用電線は端子の呼びに近い導体断面積のものをご使用ください。なお、AWG28のような細いものは芯線を折り返して圧着してください。
　　また、電線のむき寸法は端子の呼び1.25に準じてください。

圧着の目安

裸圧着端子

裸圧着Pスリーブ

裸圧着Bスリーブ

絶縁被覆付端子

閉端接絶子

閉端接続子の種類により先端の絶縁部の長さが異なる為、端子に合わせ、奥まで挿入できる長さにむいてください。

専用棒端子
絶縁付圧着端子防水型圧着リング専用棒端子

電線の先端は専用棒端子の長さと同じか0.5mmほど長いところでカットして下さい。電線を奥まで入れ、被覆がシェル内に入るようにして下さい。

圧着工具の選定

裸圧着端子	裸端子用工具

	裸圧着端子の場合は、凹凸歯口で1箇所をカシメます。
絶縁被覆付圧着端子	絶縁付端子用工具

	電線の「心線部」及び「被覆部」の2箇所を同時にカシメます。
閉端接続子	閉端接続子用工具

	合わせた複数電線の「心線部」のみカシメます。
専用棒端子	専用棒端子用工具

	専用棒端子の場合はサイズを合わせた電線を隙間のないように金属部分のみカシメます。

圧着後の目視検査

裸圧着端子	絶縁ひふく付圧着端子	判定
		〇　正しい圧着
		×　後端圧着
		×　前端圧着
		×　右（左）端圧着
		×　ひふくムキ寸法不良
		×　ひふく一部食込み圧着
		×　電線挿入不良
		×　電線導体一部たわみ不良
	−	×　ろう付不良
		×　端子変形不良
		×　反対側圧着不良

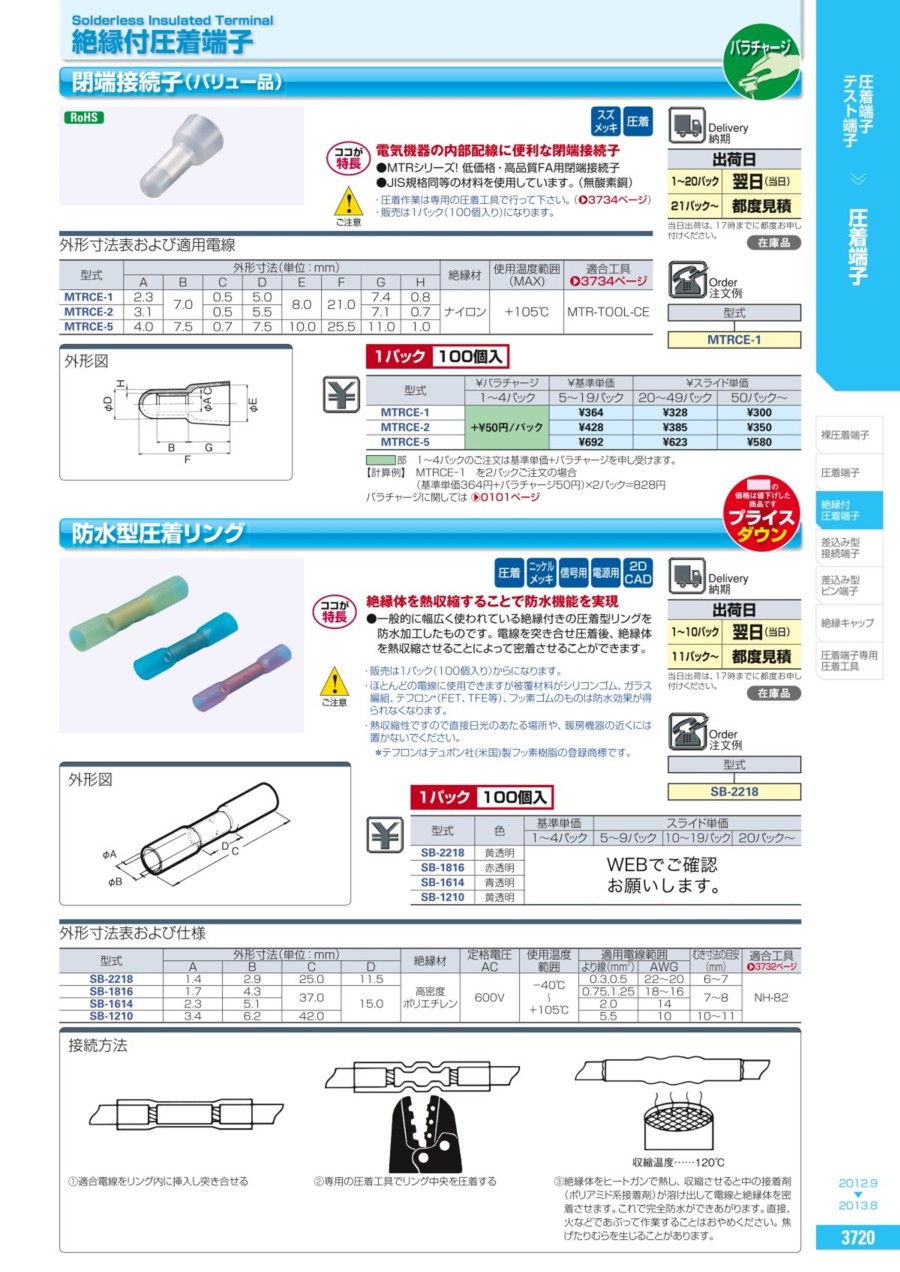

カタログ
