型式	外形寸法(単位：mm)							適合電線サイズ			重量 (ｇ)	適合工具商品ページ
型式	A	B	C	D	E	F	G	単線(mm)	より線(mm2)	AWG	重量 (ｇ)	適合工具商品ページ
A-1.25	1.7	1.7	17.0	12.7	4.3	3.4	1.7	0.57-1.44	0.25-1.65	22〜16	0.518	NH-1
A-2	1.7	1.7	17.0	12.7	4.3	4.2	2.3	1.14-1.82	1.04-2.63	16〜14	0.578
A-5.5	2.0	2.0	21.0	14.7	6.3	5.6	3.4	1.82-2.89	2.63-6.64	12〜10	1.288

型番リスト

表示件数

型番

A-1.25

A-2

A-5.5

外径

(mm)

全長

(mm)

適合電線サイズ

(AWG)

端子型分類

RoHS?

最小発注数量

1.7	17	22～16	F型	10	1パック 100個入り
1.7	17	16～14	M型	10	1パック 100個入り
2	21	12～10	F型	10	1パック 100個入り

通常単価(税別) (税込単価)	通常出荷日

1,308円 ( 1,439円 )	在庫品1日目当日出荷可能
1,420円 ( 1,562円 )	在庫品1日目当日出荷可能
2,380円 ( 2,618円 )	在庫品1日目当日出荷可能

基本情報

大同端子製造製。差込型の端子台に使用できる国内メーカー製棒状端子。UL、ＣＳＡ規格品。1パック100個売り。

【ココが特長】
●本製品は大同端子製造製の商品です。
●UL（E74917）,CSA（LR66230）を取得している高品質な棒状端子です。
●差込型の端子台などに使用できます。
【ご注意】
・販売は1パック（100個入り）からになります。

共通仕様

特長

●圧着端子は電気工事をはじめ家庭用電化製品、計測機器、FA制御機器など幅広い用途で使用されている電線接続部品です。
●種類としては従来型の絶縁被覆のない裸圧着端子と、絶縁スリーブ付き圧着端子の2種類を取り揃えております。
●安全規格のJIS,UL,CSAを取得している製品もありますので、安心してご使用いただくことができます。

許容電流

使用電線サイズ			端子の呼び番号	許容電流以下（30℃時）
単線	より線	AWG		ゴムビニル絶縁電線の場合		コード
単線	より線	AWG		単線	より線	コード
－	0.08	28	0.08	－	－	－
－	0.3	26,24	0.3	－	－	－
0.8	0.3,0.5	22,20	0.5	－	－	－
1.0,1.2	0.75,0.9,1.25	18,16	1.25	16A,19A	16A,17A,19A	7A（0.75mm）, 12A
1.6	2	14	2	27A	27A	17A
2.0	3.5	12	3.5	35A	37A	23A
2.6	5.5	10	5.5	48A	48A	35A
3.2	8	8	8	62A	62A	－

許容電圧

裸圧着端子　　：AC600V以下
絶縁付圧着端子：AC300V以下

材料

導体部：無酸素銅(スズメッキ)
絶縁部：各商品のページをご参照ください

適用電線サイズ

各商品のページをご参照ください。

圧着方法

（1）	（2）	（3）	（4）
適用電線の被覆をストリッパなどで指定の寸法だけむき取ります。指定の寸法は下の表を参照ください。	圧着端子を工具の指定サイズ溝へはめてかるく中央を押さえます。そしてそこへ電線を差し込みます。差し込み後の位置は図Aを参照ください。	指定の位置に合わせたら、圧着工具を解除されるまで握り、端子を圧着します。このとき、端子の筒の中央部を圧着するようにしてください。	工具が解除されたら、開いて電線と圧着端子を抜き取り完成です。

図A

裸圧着端子

絶縁付圧着端子

端子の呼び（注3）	使用電線サイズ			電線の被覆むき寸法（mm）
端子の呼び（注3）	より線（mm²）	単線（直径mm）	電線抱合容量（注1）	L （注2）	L1	L2
0.08	0.08	－	－	B+L1+L2	0.5〜2	0〜1
1.25	0.3, 0.5,0.75, 0.9,1.25	0.75～1.44	0.25～1.65	B+L1+L2	0.5〜2	0〜1
2	1.25,2.0	1.14～1.82	1.04～2.63	B+L1+L2	0.5〜2	0〜1
5.5	3.5,5.5	1.82～2.89	2.63～6.64	B+L1+L2	0.5〜2	0〜1
8	8	2.89～3.65	6.64～10.52	B+L1+L2	1〜2	0〜2

（注1）端子に2本以上の電線を挿入して圧着する場合は、その電線断面積の総和が電線抱合容量の範囲内にあり、かつ端子の呼びに近づけるようにしてください。
（注2）L寸法の計算式は、電線の被覆むき寸法を簡便に求めるためのものであり、圧着後の形状および寸法を示すものではありません。
（注3）0.3の時の適用電線は端子の呼びに近い導体断面積のものをご使用ください。なお、AWG28のような細いものは芯線を折り返して圧着してください。
　　また、電線のむき寸法は端子の呼び1.25に準じてください。

圧着の目安

裸圧着端子

裸圧着Pスリーブ

裸圧着Bスリーブ

絶縁被覆付端子

閉端接絶子

閉端接続子の種類により先端の絶縁部の長さが異なる為、
端子に合わせ、奥まで挿入できる長さにむいてください。

専用棒端子

電線の先端は専用棒端子の長さと同じか0.5mmほど長いところでカットして下さい。
電線を奥まで入れ、被覆がシェル内に入るようにして下さい。

圧着工具の選定

裸圧着端子	裸端子用工具

	裸圧着端子の場合は、凹凸歯口で1箇所をカシメます。
絶縁被覆付圧着端子	絶縁付端子用工具

	電線の「心線部」及び「被覆部」の2箇所を同時にカシメます。
閉端接続子	閉端接続子用工具

	合わせた複数電線の「心線部」のみカシメます。
専用棒端子	専用棒端子用工具

	専用棒端子の場合はサイズを合わせた電線を隙間のないように金属部分のみカシメます。

圧着後の目視検査

裸圧着端子	絶縁ひふく付圧着端子	判定
		〇　正しい圧着
		×　後端圧着
		×　前端圧着
		×　右（左）端圧着
		×　ひふくムキ寸法不良
		×　ひふく一部食込み圧着
		×　電線挿入不良
		×　電線導体一部たわみ不良
	−	×　ろう付不良
		×　端子変形不良
		×　反対側圧着不良

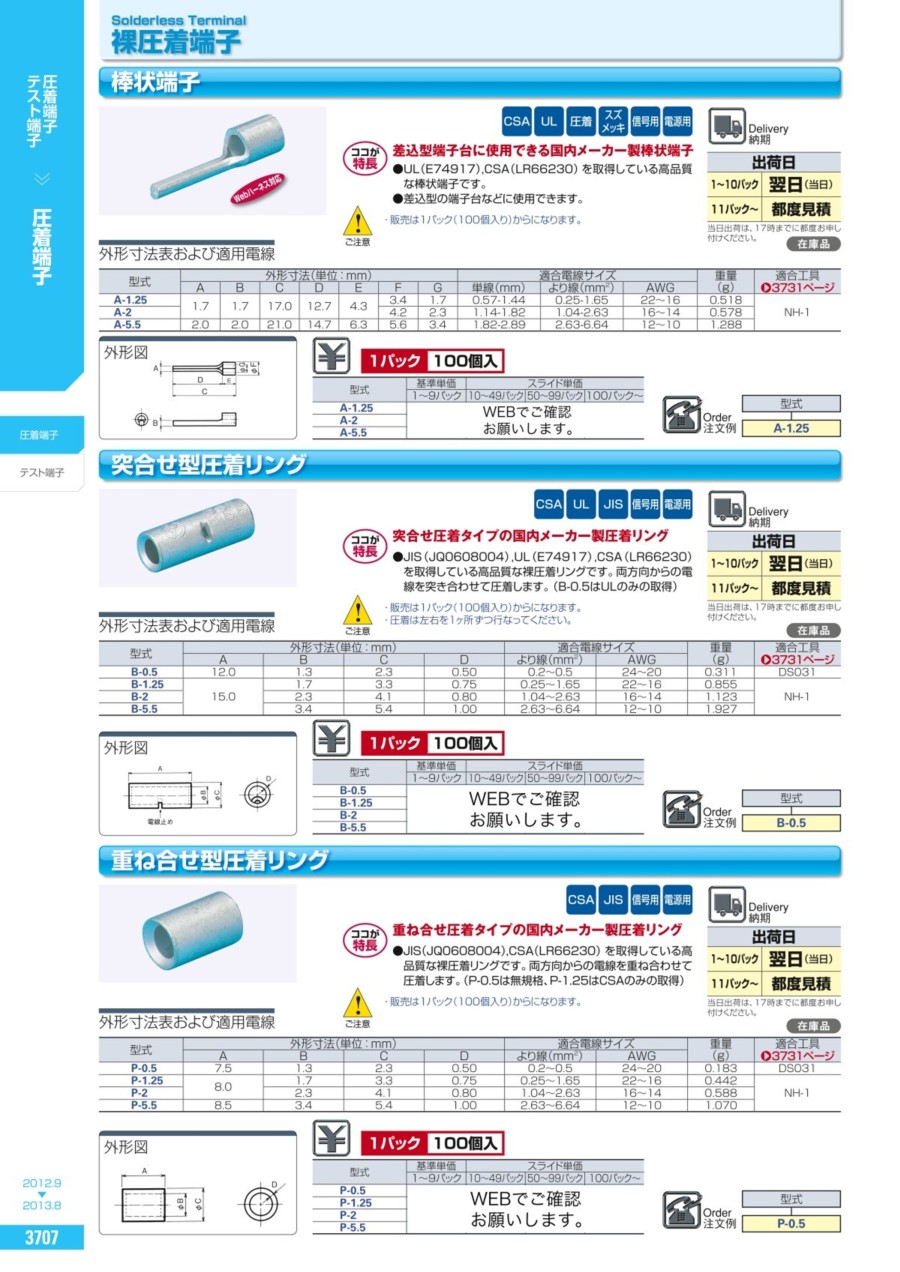

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
SS30UCR UL／CE対応
30V　ロボットケーブル（UL・CE対応）。業界トップクラスの細さと屈曲性に優れたおすすめの商品。
ミスミ
SS300R　UL規格　小径
300V　小径・ロボットケーブル(UL対応)。コストパフォーマンス・柔軟性に優れ、多くのシーンで使いやすいケーブルです。
ミスミ
CAT5e STP（より線／単線）自由長 LANケーブル

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
