裸圧着端子丸型【15～1000個入り】

数量スライド割引
一部当日出荷可能

4.7

平均満足度4.7

この商品のレビューをみる（18件）

通常単価(税別): 680円～11,339円

税込単価: 748円～12,473円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

裸圧着端子丸型（バリュー品）

4.5

通常価格(税別)： 553円 (税込価格：608円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

【大同端子製造・JST】裸圧着端子 Y型

4.7

通常価格(税別)： 733円 (税込価格：806円)

通常出荷日：在庫品1日目

大同端子製造製。幅広いラインナップとJIS規格取得済丸型裸圧着端子。100個入...

詳細情報を確認する

規格・仕様：

UL
CSA
JIS
電源用
信号用
圧着
スズメッキ

種類
裸圧着端子
形状
丸型
代表規格
UL / JIS / CSA
備考
端子形状・端子型分類等詳細はカタログをご参照下さい。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

未確定：候補が75型番あります。

商品仕様
型番リスト
詳細情報

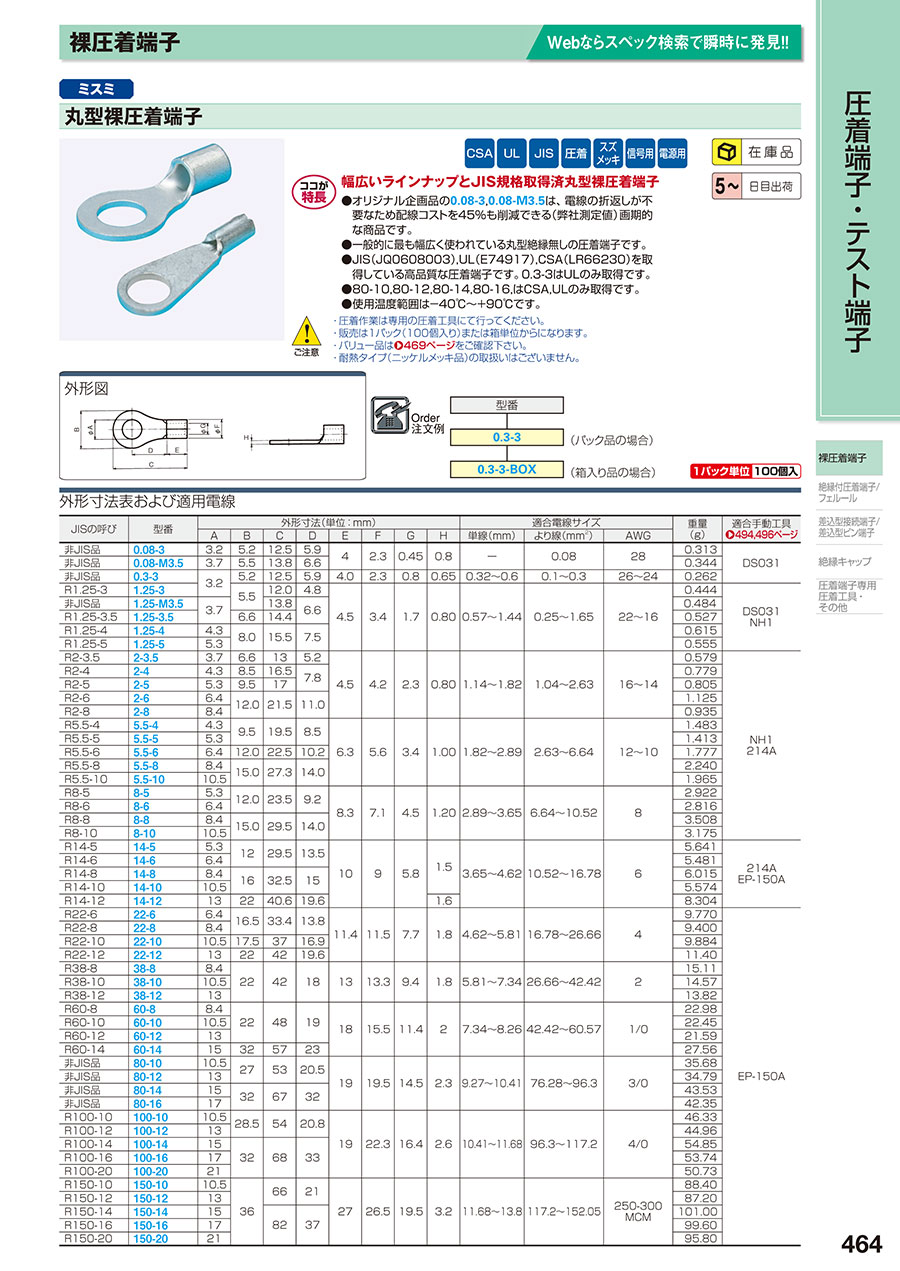

カタログ

商品仕様

規格表

型式
0.3-3	（パック品の場合）
0.3-3-BOX	（箱入り品の場合）

※箱入り品をご注文の場合はパック品の型式の後に「-BOX」をお付けください。
なお、パック品の設定なしの商品は全て-BOXを付けてご注文ください。

1パック単位

100個入

箱売りあり

箱入品がお買得です。

型番	パック品入り数	箱入り品入り数
0.08-3	100個	1000個
0.08-M3.5
0.3-3
1.25-3
1.25-M3.5
1.25-3.5
1.25-4
1.25-5
2-3.5
2-4
2-6		500個
2-8
5.5-4
5.5-5
5.5-6
5.5-8		400個
5.5-10
8-5
8-6
8-8		300個
8-10		300個
14-5		200個
14-6
14-8
14-10
14-12-BOX		100個
22-6-BOX
22-8-BOX
22-10-BOX
22-12-BOX
38-8-BOX		50個
38-10-BOX
38-12-BOX
60-8-BOX
60-10-BOX
60-12-BOX
60-14-BOX		40個
80-10-BOX		25個
80-12-BOX
80-14-BOX
80-16-BOX
100-10-BOX
100-12-BOX
100-14-BOX		20個
100-16-BOX		20個
150-10-BOX		15個
150-12-BOX
150-14-BOX
150-20-BOX

概要仕様

外形図

1パック

100個入

外形寸法表および適用電線

JISの呼び	型式	外形寸法(単位：mm)								適合電線サイズ			重量 (g)	適合手動工具商品ページ,3733ページ
		A	B	C	D	E	F	G	H	単線(mm)	より線(mm²)	AWG
非JIS品	0.08-3	3.2	5.2	12.5	5.9	4	2.3	0.45	0.8	ー	0.08	28	0.313	DS031
非JIS品	0.08-M3.5	3.7	5.5	13.8	6.6								0.344
非JIS品	0.3-3	3.2	5.2	12.5	5.9	4.0	2.3	0.8	0.65	0.32〜0.6	0.1〜0.3	26〜24	0.262
R1.25-3	1.25-3		5.5	12.0	4.8	4.5	3.4	1.7	0.80	0.57〜1.44	0.25〜1.65	22〜16	0.444	DS031 NH-1
非JIS品	1.25-M3.5	3.7		13.8	6.6								0.484
R1.25-3.5	1.25-3.5		6.6	14.4									0.527
R1.25-4	1.25-4	4.3	8.0	15.5	7.5								0.615
R1.25-5	1.25-5	5.3											0.555
R2-3.5	2-3.5	3.7	6.6	13	5.2	4.5	4.2	2.3	0.80	1.14〜1.82	1.04〜2.63	16〜14	0.579	NH-1 214A
R2-4	2-4	4.3	8.5	16.5	7.8								0.779
R2-5	2-5	5.3	9.5	17									0.805
R2-6	2-6	6.4	12.0	21.5	11.0								1.125
R2-8	2-8	8.4											0.935
R5.5-4	5.5-4	4.3	9.5	19.5	8.5	6.3	5.6	3.4	1.00	1.82〜2.89	2.63〜6.64	12〜10	1.483
R5.5-5	5.5-5	5.3											1.413
R5.5-6	5.5-6	6.4	12.0	22.5	10.2								1.777
R5.5-8	5.5-8	8.4	15.0	27.3	14.0								2.240
R5.5-10	5.5-10	10.5											1.965
R8-5	8-5	5.3	12.0	23.5	9.2	8.3	7.1	4.5	1.20	2.89〜3.65	6.64〜10.52	8	2.922
R8-6	8-6	6.4											2.816
R8-8	8-8	8.4	15.0	29.5	14.0								3.508
R8-10	8-10	10.5											3.175
R14-5	14-5	5.3	12	29.5	13.5	10	9	5.8	1.5	3.65〜4.62	10.52〜16.78	6	5.641	214A EP-150A
R14-6	14-6	6.4											5.481
R14-8	14-8	8.4	16	32.5	15								6.015
R14-10	14-10	10.5											5.574
R14-12	14-12	13	22	40.6	19.6				1.6				8.304
R22-6	22-6	6.4	16.5	33.4	13.8	11.4	11.5	7.7	1.8	4.62〜5.81	16.78〜26.66	4	9.770	EP-150A
R22-8	22-8	8.4											9.400
R22-10	22-10	10.5	17.5	37	16.9								9.884
R22-12	22-12	13	22	42	19.6								11.40
R38-8	38-8	8.4	22	42	18	13	13.3	9.4	1.8	5.81〜7.34	26.66〜42.42	2	15.11
R38-10	38-10	10.5											14.57
R38-12	38-12	13											13.82
R60-8	60-8	8.4	22	48	19	18	15.5	11.4	2	7.34〜8.26	42.42〜60.57	1/0	22.98
R60-10	60-10	10.5											22.45
R60-12	60-12	13											21.59
R60-14	60-14	15	32	57	23								27.56
非JIS品	80-10	10.5	27	53	20.5	19	19.5	14.5	2.3	9.27〜10.41	76.28〜96.3	3/0	35.68
非JIS品	80-12	13											34.79
非JIS品	80-14	15	32	67	32								43.53
非JIS品	80-16	17											42.35
R100-10	100-10	10.5	28.5	54	20.8	19	22.3	16.4	2.6	10.41〜11.68	96.3〜117.2	4/0	46.33
R100-12	100-12	13											44.96
R100-14	100-14	15	32	68	33								54.85
R100-16	100-16	17											53.74
R100-20	100-20	21											50.73
R150-10	150-10	10.5	36	66	21	27	26.5	19.5	3.2	11.68〜13.8	117.2〜152.05	250-300 MCM	88.40
R150-12	150-12	13											87.20
R150-14	150-14	15		82	37								101.00
R150-16	150-16	17											99.60
R150-20	150-20	21											95.80

型番リスト

表示件数

型番

内径

(φ)

外径

(mm)

全長

(mm)

適合電線サイズ

(AWG)

パック品入り数

(個)

箱入り品入り数

(個)

RoHS?

最小発注数量

3.2	5.2	12.5	28	100	-	10	1パック 100個入り
3.2	5.2	12.5	28	-	1000	10	1パック 1000個入り
3.7	5.5	13.8	28	100	-	10	1パック 100個入り
3.7	5.5	13.8	28	-	1000	10	1パック 1000個入り
3.2	5.2	12.5	26～24	100	-	10	1パック 100個入り
3.2	5.2	12.5	26～24	-	1000	10	1パック 1000個入り
3.2	5.5	12	22～16	100	-	10	1パック 100個入り
3.2	5.5	12	22～16	-	1000	10	1パック 1000個入り
3.7	6.6	14.4	22～16	100	-	10	1パック 100個入り
3.7	6.6	14.4	22～16	-	1000	10	1パック 1000個入り
4.3	8	15.5	22～16	100	-	10	1パック 100個入り
4.3	8	15.5	22～16	-	1000	10	1パック 1000個入り
5.3	8	15.5	22～16	100	-	10	1パック 100個入り
5.3	8	15.5	22～16	-	1000	10	1パック 1000個入り
3.7	6.6	14.4	22～16	100	-	10	1パック 100個入り
3.7	5.5	13.8	22～16	-	1000	10	1パック 1000個入り
3.7	6.6	13	16～14	100	-	10	1パック 100個入り
3.7	6.6	13	16～14	-	1000	10	1パック 1000個入り
4.3	8.5	16.5	16～14	100	-	10	1パック 100個入り
4.3	8.5	16.5	16～14	-	1000	10	1パック 1000個入り
5.3	9.5	17	16～14	-	1000	10	1パック 1000個入り
6.4	12	21.5	16～14	100	-	10	1パック 100個入り
6.4	12	21.5	16～14	-	500	10	1パック 500個入り
8.4	12	21.5	16～14	100	-	10	1パック 100個入り
8.4	12	21.5	16～14	-	500	10	1パック 500個入り
4.3	9.5	19.5	12～10	100	-	10	1パック 100個入り
4.3	9.5	19.5	12～10	-	500	10	1パック 500個入り
5.3	9.5	19.5	12～10	100	-	10	1パック 100個入り
5.3	9.5	19.5	12～10	-	500	10	1パック 500個入り
6.4	12	22.5	12～10	100	-	10	1パック 100個入り
6.4	12	22.5	12～10	-	500	10	1パック 500個入り
8.4	15	27.3	12～10	100	-	10	1パック 100個入り
8.4	15	27.3	12～10	-	400	10	1パック 400個入り
10.5	15	27.3	12～10	100	-	10	1パック 100個入り
10.5	15	27.3	12～10	-	400	10	1パック 400個入り
5.3	12	23.5	8	100	-	10	1パック 100個入り
5.3	12	23.5	8	-	400	10	1パック 400個入り
6.4	12	23.5	8	100	-	10	1パック 100個入り
6.4	12	23.5	8	-	400	10	1パック 400個入り
8.4	15	29.5	8	100	-	10	1パック 100個入り
8.4	15	29.5	8	-	300	10	1パック 300個入り
10.5	15	29.5	8	100	-	10	1パック 100個入り
10.5	15	29.5	8	-	300	10	1パック 300個入り
5.3	12	29.5	6	100	-	10	1パック 100個入り
5.3	12	29.5	6	-	200	10	1パック 200個入り
6.4	12	29.5	6	100	-	10	1パック 100個入り
6.4	12	29.5	6	-	200	10	1パック 200個入り
8.4	16	32.5	6	100	-	10	1パック 100個入り
8.4	16	32.5	6	-	200	10	1パック 200個入り
10.5	16	32.5	6	100	-	10	1パック 100個入り
10.5	16	32.5	6	-	200	10	1パック 200個入り
13	22	40.6	6	-	100	10	1パック 100個入り
6.4	16.5	33.4	4	-	100	10	1パック 100個入り
8.4	16.5	33.4	4	-	100	10	1パック 100個入り
10.5	17.5	37	4	-	100	10	1パック 100個入り
13	22	42	4	-	100	10	1パック 100個入り
8.4	22	42	2	-	50	10	1パック 50個入り
10.5	22	42	2	-	50	10	1パック 50個入り
13	22	42	2	-	50	10	1パック 50個入り
8.4	22	48	1/0	-	50	10	1パック 50個入り

通常単価(税別) (税込単価)	通常出荷日

709円 ( 780円 )	在庫品1日目当日出荷可能
6,863円 ( 7,549円 )	10日目
745円 ( 820円 )	在庫品1日目当日出荷可能
6,863円 ( 7,549円 )	10日目
745円 ( 820円 )	在庫品1日目当日出荷可能
5,087円 ( 5,596円 )	在庫品1日目当日出荷可能
714円 ( 785円 )	在庫品1日目当日出荷可能
6,578円 ( 7,236円 )	在庫品1日目当日出荷可能
714円 ( 785円 )	在庫品1日目当日出荷可能
6,578円 ( 7,236円 )	在庫品1日目当日出荷可能
714円 ( 785円 )	在庫品1日目当日出荷可能
6,578円 ( 7,236円 )	在庫品1日目当日出荷可能
714円 ( 785円 )	在庫品1日目当日出荷可能
6,578円 ( 7,236円 )	在庫品1日目当日出荷可能
680円 ( 748円 )	在庫品1日目当日出荷可能
6,578円 ( 7,236円 )	在庫品1日目当日出荷可能
752円 ( 827円 )	在庫品1日目当日出荷可能
5,127円 ( 5,640円 )	在庫品1日目当日出荷可能
790円 ( 869円 )	在庫品1日目当日出荷可能
5,127円 ( 5,640円 )	在庫品1日目当日出荷可能
5,127円 ( 5,640円 )	在庫品1日目当日出荷可能
1,234円 ( 1,357円 )	在庫品1日目当日出荷可能
4,021円 ( 4,423円 )	在庫品1日目当日出荷可能
1,234円 ( 1,357円 )	在庫品1日目当日出荷可能
6,108円 ( 6,719円 )	在庫品1日目当日出荷可能
1,407円 ( 1,548円 )	在庫品1日目当日出荷可能
4,828円 ( 5,311円 )	在庫品1日目当日出荷可能
1,541円 ( 1,695円 )	在庫品1日目当日出荷可能
5,036円 ( 5,540円 )	在庫品1日目当日出荷可能
1,865円 ( 2,052円 )	在庫品1日目当日出荷可能
5,867円 ( 6,454円 )	在庫品1日目当日出荷可能
2,259円 ( 2,485円 )	在庫品1日目当日出荷可能
6,202円 ( 6,822円 )	在庫品1日目当日出荷可能
2,259円 ( 2,485円 )	在庫品1日目当日出荷可能
6,202円 ( 6,822円 )	10日目
2,722円 ( 2,994円 )	在庫品1日目当日出荷可能
7,470円 ( 8,217円 )	10日目
2,722円 ( 2,994円 )	在庫品1日目当日出荷可能
7,470円 ( 8,217円 )	在庫品1日目当日出荷可能
3,603円 ( 3,963円 )	在庫品1日目当日出荷可能
7,418円 ( 8,160円 )	10日目
3,603円 ( 3,963円 )	在庫品1日目当日出荷可能
7,418円 ( 8,160円 )	10日目
3,392円 ( 3,731円 )	在庫品1日目当日出荷可能
7,129円 ( 7,842円 )	在庫品1日目当日出荷可能
3,392円 ( 3,731円 )	在庫品1日目当日出荷可能
7,129円 ( 7,842円 )	在庫品1日目当日出荷可能
3,679円 ( 4,047円 )	在庫品1日目当日出荷可能
8,181円 ( 8,999円 )	在庫品1日目当日出荷可能
3,588円 ( 3,947円 )	在庫品1日目当日出荷可能
8,181円 ( 8,999円 )	10日目
6,277円 ( 6,905円 )	在庫品1日目当日出荷可能
6,198円 ( 6,818円 )	在庫品1日目当日出荷可能
6,198円 ( 6,818円 )	在庫品1日目当日出荷可能
6,816円 ( 7,498円 )	在庫品1日目当日出荷可能
8,477円 ( 9,325円 )	在庫品1日目当日出荷可能
6,580円 ( 7,238円 )	在庫品1日目当日出荷可能
6,580円 ( 7,238円 )	在庫品1日目当日出荷可能
6,580円 ( 7,238円 )	在庫品1日目当日出荷可能
6,723円 ( 7,395円 )	在庫品1日目当日出荷可能

基本情報
共通仕様

基本情報

大同端子製造製。幅広いラインナップとJIS規格取得済丸型裸圧着端子。100個入りパック品及び、箱入り販売をご用意。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

【ココが特長】
●本製品は大同端子製造製の商品です。
●オリジナル企画品の0.08-3,0.08-M3.5は、電線の折返しが不要なため配線コストを45%も削減できる（弊社測定値）画期的な商品です。
●一般的に最も幅広く使われている丸型絶縁無しの圧着端子です。
●JIS（JQ0608003）,UL（E74917）,CSA（LR66230）を取得している高品質な圧着端子です。0.3-3はULのみ取得です。
●80-10,80-12,80-14,80-16,はCSA,ULのみ取得です。
●使用温度範囲は−40℃〜＋90℃です。
【ご注意】
・圧着作業は専用の圧着工具にて行ってください。（外形寸法表の右端に記載あり）

・販売は1パック（100個入り）または箱単位からになります。
・バリュー品は商品ページをご確認下さい。
・耐熱タイプ（ニッケルメッキ品）の取扱いはございません。

共通仕様

特長

●圧着端子は電気工事をはじめ家庭用電化製品、計測機器、FA制御機器など幅広い用途で使用されている電線接続部品です。
●種類としては従来型の絶縁被覆のない裸圧着端子と、絶縁スリーブ付き圧着端子の2種類を取り揃えております。
●安全規格のJIS,UL,CSAを取得している製品もありますので、安心してご使用いただくことができます。

許容電流

使用電線サイズ			端子の呼び番号	許容電流以下（30℃時）
単線	より線	AWG		ゴムビニル絶縁電線の場合		コード
単線	より線	AWG		単線	より線	コード
－	0.08	28	0.08	－	－	－
－	0.3	26,24	0.3	－	－	－
0.8	0.3,0.5	22,20	0.5	－	－	－
1.0,1.2	0.75,0.9,1.25	18,16	1.25	16A,19A	16A,17A,19A	7A（0.75mm）, 12A
1.6	2	14	2	27A	27A	17A
2.0	3.5	12	3.5	35A	37A	23A
2.6	5.5	10	5.5	48A	48A	35A
3.2	8	8	8	62A	62A	－

許容電圧

裸圧着端子　　：AC600V以下
絶縁付圧着端子：AC300V以下

材料

導体部：無酸素銅(スズメッキ)
絶縁部：各商品のページをご参照ください

適用電線サイズ

各商品のページをご参照ください。

圧着方法

1.適用電線の被覆をストリッパなどで指定の寸法だけむき取ります。指定の寸法は下の表を参照ください。

2.圧着端子を工具の指定サイズ溝へはめてかるく中央を押さえこみます。そしてそこへ電線を差し込みます。差込み後の位置は図Aを参照ください。

3.指定の位置に合せたら圧着工具を解除されるまで握り、端子を圧着します。このとき、端子の周の中央部を圧着するようにしてください。

4.工具が解除されたら、開いて電線と圧着端子を抜き取り完成です。

図A

裸圧着端子

絶縁付圧着端子

端子の呼び（注3）	使用電線サイズ			電線の被覆むき寸法（mm）
端子の呼び（注3）	より線（mm²）	単線（直径mm）	電線抱合容量（注1）	L （注2）	L1	L2
0.08	0.08	－	－	B+L1+L2	0.5〜2	0〜1
1.25	0.3, 0.5,0.75, 0.9,1.25	0.75～1.44	0.25～1.65	B+L1+L2	0.5〜2	0〜1
2	1.25,2.0	1.14～1.82	1.04～2.63	B+L1+L2	0.5〜2	0〜1
5.5	3.5,5.5	1.82～2.89	2.63～6.64	B+L1+L2	0.5〜2	0〜1
8	8	2.89～3.65	6.64～10.52	B+L1+L2	1〜2	0〜2

（注1）端子に2本以上の電線を挿入して圧着する場合は、その電線断面積の総和が電線抱合容量の範囲内にあり、かつ端子の呼びに近づけるようにしてください。
（注2）L寸法の計算式は、電線の被覆むき寸法を簡便に求めるためのものであり、圧着後の形状および寸法を示すものではありません。
（注3）0.3の時の適用電線は端子の呼びに近い導体断面積のものをご使用ください。なお、AWG28のような細いものは芯線を折り返して圧着してください。
　　また、電線のむき寸法は端子の呼び1.25に準じてください。

圧着の目安

裸圧着端子

圧着端子Pスリーブ

圧着端子Bスリーブ

絶縁被覆付端子

閉端接絶子
閉端接続子の種類により先端の絶縁部の長さが異なる為、端子に合わせ、奥まで挿入できるながさにむいてください。

専用棒端子
電線の先端は専用棒端子の長さと同じか0.5mmほど長いところでカットして下さい。電線を奥まで入れ、被覆がシェル内に入るようにして下さい。

圧着工具の選定

裸圧着端子	裸端子用工具裸圧着端子の場合は、凹凸歯口で1箇所をカシメます。
絶縁被覆付圧着端子	絶縁付端子用工具電線の「心線部」及び「被覆部」の２箇所を同時にカシメます。
閉端接続子	合わせた複数電線の「心線部」のみカシメます。
専用棒端子	専用棒端子用工具専用棒端子の場合はサイズを合わせた電線を隙間のないように金属部分のみカシメます。

圧着後の目視検査

裸圧着端子	絶縁被覆付圧着端子	判定
		〇正しい圧着
		×後端圧着
		×前端圧着
		×右（左）端圧着
		×ひふくムキ寸法不良
		×ひふく一部食込み圧着
		×電線挿入不良
		×電線導体一部たわみ不良
		×ろう付不良
		×端子変形不良
		×反対側圧着不良

カタログ

商品TOP

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
SS30UCR UL／CE対応
30V　ロボットケーブル（UL・CE対応）。業界トップクラスの細さと屈曲性に優れたおすすめの商品。
ミスミ
SS300R　UL規格　小径
300V　小径・ロボットケーブル(UL対応)。コストパフォーマンス・柔軟性に優れ、多くのシーンで使いやすいケーブルです。
ミスミ
CAT5e STP（より線／単線）自由長 LANケーブル

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

裸圧着端子丸型のレビュー

4.7平均満足度：4.718件のレビュー

星5
72%
星4
28%
星3
0%
星2
0%
星1
0%

制御盤配線

満足度：5.02021/06/17

腐る物ではないので、箱単位で購入すると安価で良いです。問題なく使用しています。ちょっと商品レビューからは逸れますが、...もっと読む

1人が参考にしています。

機械組み立て

満足度：5.02020/08/21

種類豊富で型番違いでも購入しています。価格も安く品質もよくまた購入したいと思います。

1人が参考にしています。

制御盤製作

満足度：5.02017/07/03

物はメーカー品ですので問題なしです。数を多く使うので安く仕入れれます。

1人が参考にしています。

結線作業用に

満足度：4.02025/06/23

配線のサイズ、接続端子のサイズ等選べるので必要に応じた寸法が分かりやすく購入しやすい。

0人が参考にしています。

電気配線に使用

満足度：5.02023/06/23

制御盤の組立時に大量に使用します。欲しいサイズの品切れ時が多く困ることもありますが、ふっと入荷したりするので、時々チェッ...もっと読む

0人が参考にしています。

18件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品裸圧着端子丸型	【大同端子製造・JST】裸圧着端子 Y型	【大同端子製造】製商品　裸圧着端子棒状端子	絶縁付圧着端子棒状端子	【大同端子製造】絶縁付圧着端子閉端接続子	絶縁付圧着端子丸型
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	680円-	733円 -	1,308円 -	2,063円 -	1,202円 -	1,351円 -
通常出荷日	在庫品1日目〜	在庫品1日目〜	在庫品1日目	在庫品1日目	在庫品1日目	在庫品1日目
種類	裸圧着端子	裸圧着端子	裸圧着端子	絶縁付圧着端子	絶縁付圧着端子	絶縁付圧着端子
形状	丸型	Y型	棒型	棒型	閉端型	丸型
代表規格	UL / JIS / CSA	UL / CSA	UL / CSA	UL / CSA	UL / JIS / CSA	-
備考	端子形状・端子型分類等詳細はカタログをご参照下さい。	端子形状・端子型分類等詳細はカタログをご参照下さい。	端子形状・端子型分類等詳細はカタログをご参照下さい。	端子形状・端子型分類等詳細はカタログをご参照下さい。	端子形状・端子型分類等詳細はカタログをご参照下さい。	端子形状・端子型分類等詳細はカタログをご参照下さい。
