【ワゴ】2線超小型組タイプ
- 通常単価(税別)
- 1,025円～1,390円
- 税込単価
- 1,128円～1,529円
スクリューレスで簡単結線できる小型端子台。【特長】・端子厚（ピッチ）は6mm（...
詳細情報を確認する未確定：候補が2型番あります。
商品仕様
規格表
| 型式 | 極数 |
| 261-102 | 2 |
| 261-103 | 3 |
| 261-105 | 5 |
| 261-108 | 8 |
| 261-112 | 12 |
概要仕様
仕 様
| 定格電圧 | UL／CSA：300V VDE：660V |
| 定格電流 | UL：15A CSA：20A VDE：26ACSA：20A |
| 耐電圧 | VDE：AC／DC6000V |
| 絶縁抵抗 | 1013Ω |
| 適合電線 | UL：AWG26〜14 CSA：AWG26〜14 VDE：0.08〜2.5mm2 |
| 端子間ピッチ | 6mm |
| 電線むき長さ | 8〜9mm |
| 材質 | ナイロン66(UL94V-2) |
| 周囲温度 | −20℃〜＋85℃ |
■結線方法 ：
詳細情報
基本情報
スクリューレスで簡単結線できる小型端子台。
【特長】
・端子厚（ピッチ）は6mm（2線式）、10mm（4線式）。同じ容量のねじ端子台の約半分の幅で実装可能。
・高さ18mm、幅28mmの小型・コンパクト。適合電線0.08mm2～2.5mm2。
・ネジを使わないスプリング方式のケージクランプを採用。圧着端子や専用工具を使わないワンタッチ接続。
●ネジ止め取付タイプの端子台です。
●1極につき、片側一本ずつ、合計2本の電線を接続できます。
●両サイドのフランジにアダプタを取り付ければ、35mmDINレールへの取付も可能です。
●同機能の圧着端子式端子台に比べて、コンパクト
●電線接続は、水平方向（両サイド引出）になります。
DINレール取付アダプタ商品ページ

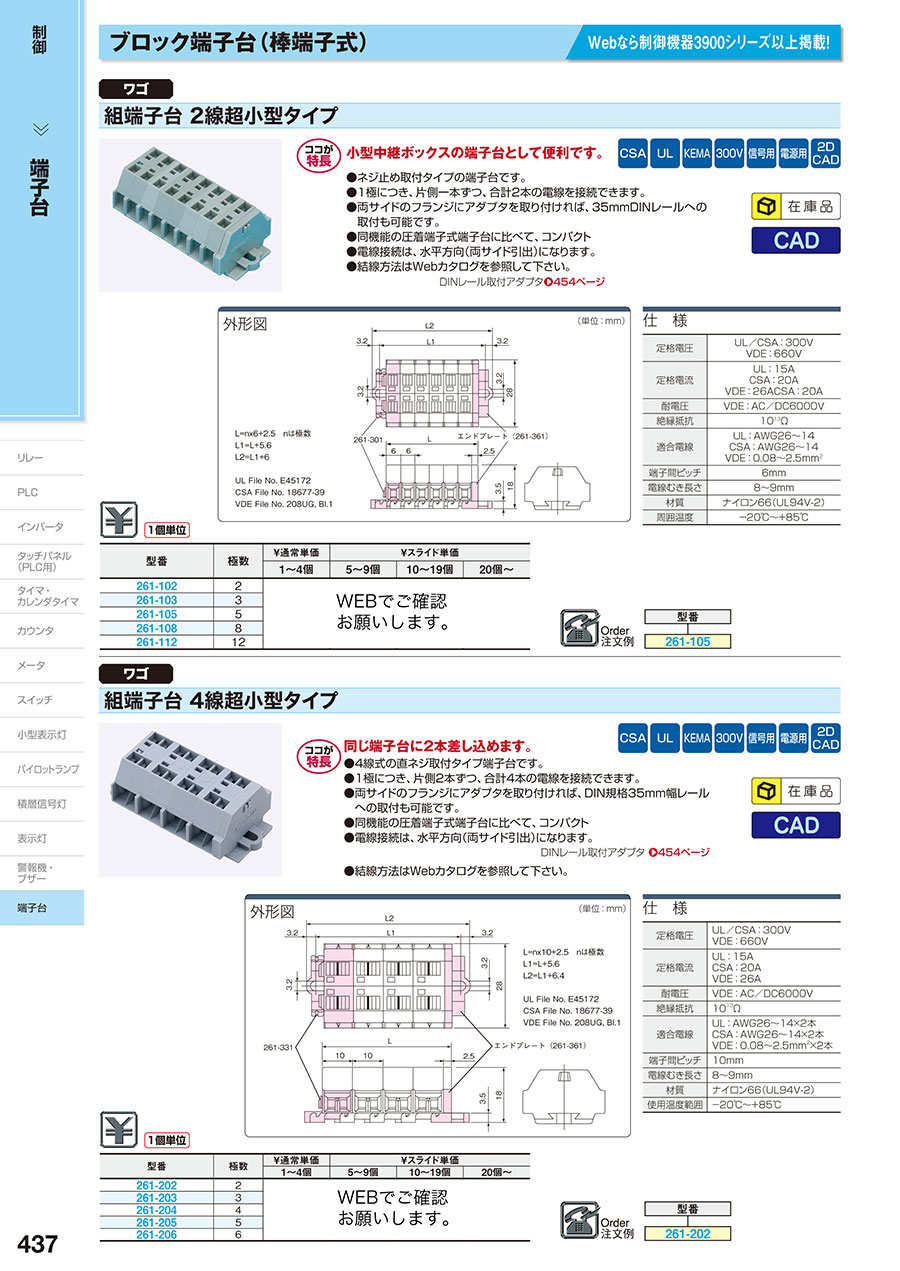

カタログ
【ワゴ】2線超小型組タイプのレビュー
配線
5
5.02021/10/26
端子を使用したくなく本製品を使用しました
小型のマイナスドライバーなどでバネ部を押し下げて電線を差し込みます
慣れれば簡...もっと読む
0人が参考にしています。
ひずみゲージの配線
4
4.02018/09/25
ひずみゲージの配線をするために使用しました。皮膜を剥くだけでよいので楽です。WAGO製品で、しっかりととまる感じがするの...もっと読む
0人が参考にしています。
配線
3
3.02018/02/02
圧着端子が不要で小型の端子台を探してこちらを使用しました。
簡単なのですが、線を止めるのに結構力が必要でした。
0人が参考にしています。
