【フエニックス・コンタクト】2列タイプ(35ｍｍDINレール用)

【フエニックス・コンタクト】2列タイプ(35ｍｍDINレール用)
未確定：候補が3型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品仕様

規格表

2列タイプ(35ｍｍDINレール用):関連画像

概要仕様

2列タイプ(35ｍｍDINレール用):関連画像
関連商品
型式①接地端子台②エンドプレート③終端止め④記名板⑤ブリッジバー⑥DINレール
UK2.5NUSLKG2.5D-UK2.5E-UKZB-5EBL2-5、3-5、10-5NS35-7.5
UK3NUSLKG3D-UK4-10
UK5NUSLKG5ZB-6EBL2-6、3-6、10-6
関連商品説明
①接地端子台 DINレール NS35-7.5との併用により、電線接続部からNS35-7.5レールまで導通させることができます。 商品ページ
②エンドプレート 端子台の終端部絶縁用です。 商品ページ
③止め具 端子台の終端に固定用として使います。 商品ページ
④記名板 油性マジックなどで、自由にマーキングができます。 商品ページ
⑤ブリッジバー 端子間の短絡用に使います。 商品ページ
⑥DINレール 端子台を取り付けます。 商品ページ
ドライバーSZF1-0.6-3.5 専用ドライバーをお使いになれば、作業性が向上します。　商品ページ
定格
型式定格電圧定格電流定格ケーブル断面積重量
(ｇ)
UL定格UL/CSA定格UL定格UL/CSA定格UL定格UL/CSA定格
UK2.5NAC300VAC300V20A20AAWG30〜12AWG28〜126.50
UK3NAC600VAC600V20A20AAWG28〜12AWG28〜127.72
UK5NAC600VAC600V30A40AAWG30〜10AWG28〜109.23

型番リスト

表示件数
  • 1
    • 型番
    UK2.5N
    UK3N
    UK5N

    定格電流（UL）

    (A)

    定格電圧（UL）

    (V)

    		RoHS?最小発注数量
    20
    300
    10
    1個
    20
    600
    10
    1個
    30
    600
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    194円
    ( 213円 )
    在庫品1日目当日出荷可能
    484円
    ( 532円 )
    在庫品1日目当日出荷可能
    219円
    ( 241円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    フエニックス・コンタクト製の2列タイプ(35mmDINレール用)欧州規格対応定番ブロック端子台です。幅広い用途に対応し、信頼性の高い接続が可能です。


    ●DIN規格35mm幅レールに取り付けて使用する電線ネジ締め式の端子台です。
    ●レールへの取り付けは、レールの途中からワンタッチではめ込むことができ、取り外しもマイナスドライバを使って簡単に行えます。
    ●締め付けネジが端子台の外側にはみ出さないため、安全に使用できます。
    ●同機能の圧着端子付端子台に比べ、コンパクトな設計になっています。

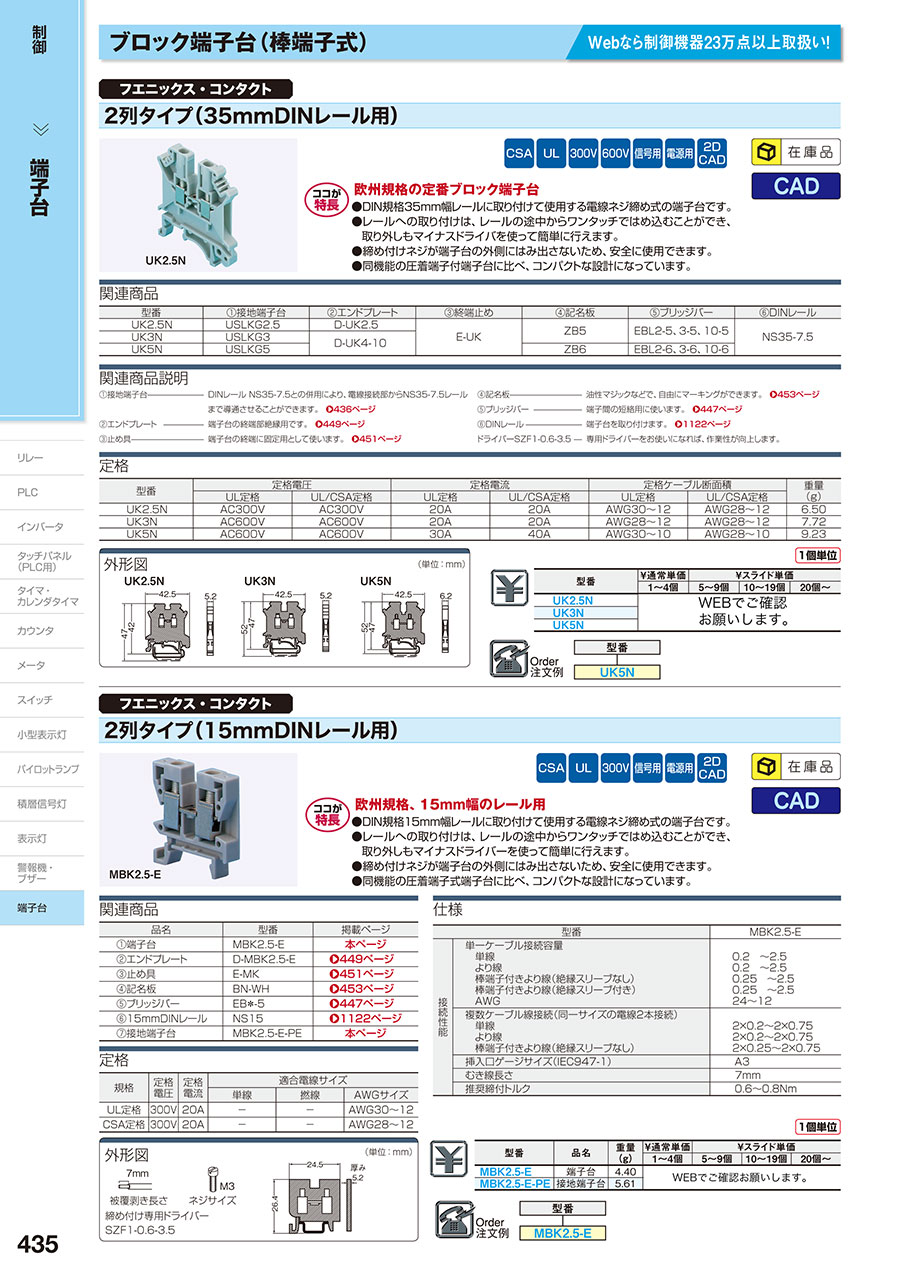

    カタログ

    • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

    EC-435

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
