【東洋技研】ショートバー
- 商品タイプ
- ショートバー
- 絶縁体色
- 黒
- ピッチ (mm)
- 8
- 定格電圧
- 300V
- 定格電流
- 15A
- 耐電圧
- AC1500V/min
未確定：候補が2型番あります。
商品仕様
規格表
| 型式 |
| BR8-8 |
| 型式 | タイプ | 極数 | A | 適合端子台 | 重量 (g) |
| B8-2 | Y型 | 2 | 14.5 | UK15 商品ページ | 0.68 |
| B8-4 | 4 | 30.5 | 1.48 | ||
| B8-6 | 6 | 46.5 | 2.33 | ||
| B8-8 | 8 | 62.5 | 3.13 | ||
| B8-10 | 10 | 78.5 | 3.93 | ||
| BR8-2 | 丸型 | 2 | 14.5 | 1.01 | |
| BR8-4 | 4 | 30.5 | 2.08 | ||
| BR8-6 | 6 | 46.5 | 3.34 | ||
| BR8-8 | 8 | 62.5 | 4.59 | ||
| BR8-10 | 10 | 78.5 | 5.61 | ||
| B22-2L | リレー ソケット用 | 2 | 22 | ※各社リレー ソケット | 0.72 |
| B29-2L | 2 | 29 | 0.80 |
概要仕様
外形図
単位：（mm）B8-＊
※厚さが順次0.4から0.6に変更になります
BR8-＊
B＊-2L
仕様
| 定格電圧 | 300V |
| 定格電流 | 15A |
| 耐電圧 | AC1500V/1分間 |
| 材質 | 端子部 C2680R/Niメッキ |
| 絶縁部 PVC 黒 |
詳細情報
基本情報
安全性に配慮した絶縁被覆付です。被覆付きで豊富なカラーバリエーションをご用意しておりますので、用途に応じた使い分けが可能です。
【特長】
・絶縁被覆付、3つのカラーバリエーション。
・黒、黄緑、橙の3色を揃えておりますので、用途に応じた使い分けが可能です。
【ココが特長】
8mmピッチの被服付きショートバー
●8mmピッチ用／端子間の短絡用部品で、安全性に配慮した絶縁被覆付きです。7mmピッチ（Y形）、7.62mmピッチ（Y形）。
●リレーソケット用／絶縁被覆付きショートバーで、ピッチを各社のリレーソケットが2個以上並んだ状態の同極間（同番号間）に合わせていますので、電線を併用しての渡り配線に比べて速く、きれいに仕上げることができます。
8mmピッチの被服付きショートバー
●8mmピッチ用／端子間の短絡用部品で、安全性に配慮した絶縁被覆付きです。7mmピッチ（Y形）、7.62mmピッチ（Y形）。
●リレーソケット用／絶縁被覆付きショートバーで、ピッチを各社のリレーソケットが2個以上並んだ状態の同極間（同番号間）に合わせていますので、電線を併用しての渡り配線に比べて速く、きれいに仕上げることができます。

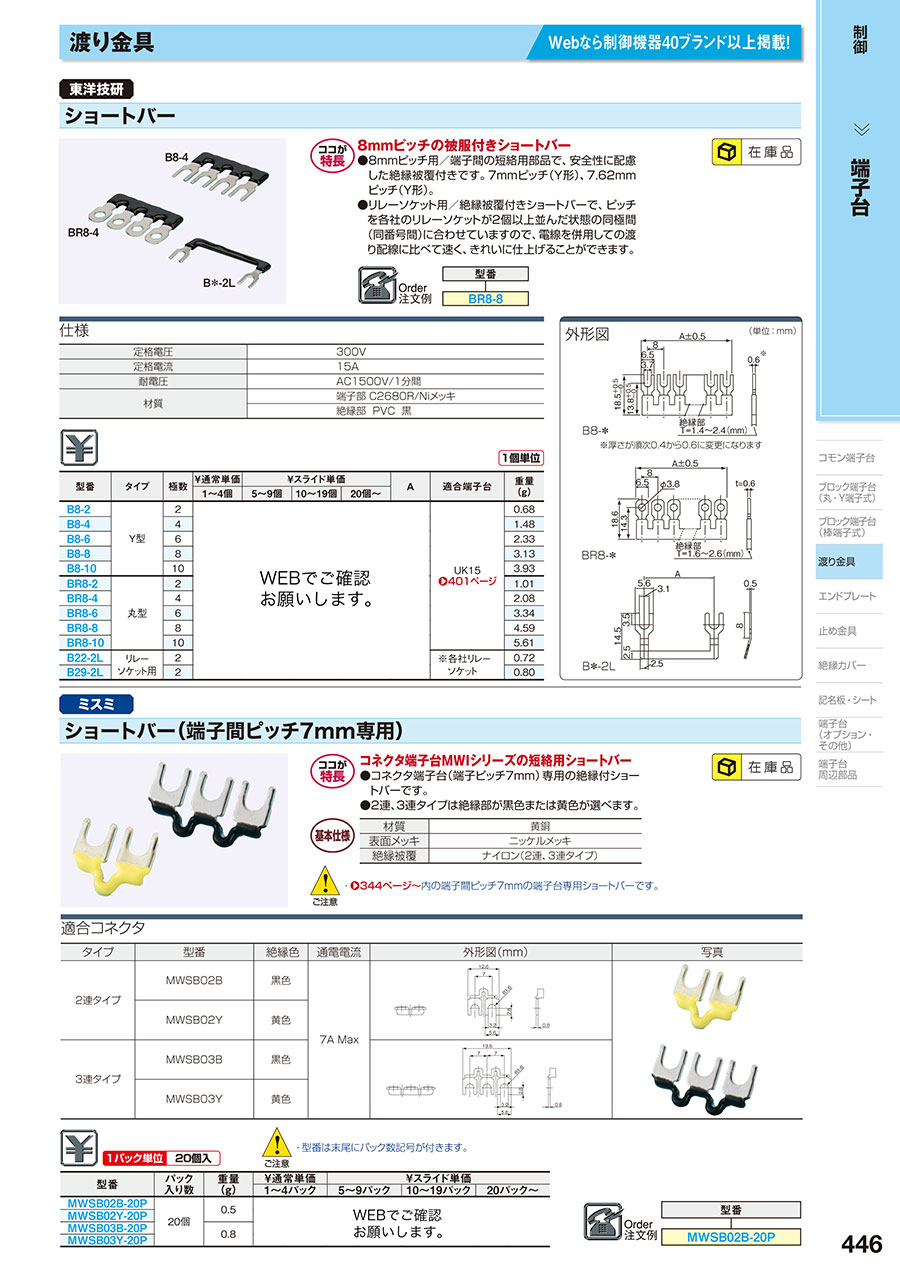

カタログ
