ショートバー（コーティング無し）
- 通常単価(税別)
- 377円～395円
- 税込単価
- 415円～435円
通常出荷日：在庫品1日目当日出荷可能
【仕様】・丸型、Y型ショートバーを選べます。・端子間の短絡用部品
未確定：候補が6型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様
規格表
| 型式 |
| BNJ46F |
概要仕様
外形図
（単位：mm）
仕様
| 定格電圧 | AC、DC600V |
| 定格電流 | BNJ26、46 20A |
| BNJ56 30A | |
| 材質 | 黄銅ニッケルメッキ |
規格表
| 型式 | 極数 | 端子間ピッチ(mm) | 重量(g) | 適合端子台 商品ページ〜5107ぺージ |
| BNJ26W | 6 | 8 | 3 | BN15MW |
| BNH15MW | ||||
| BNJ26FW | ||||
| UK15 | ||||
| BNJ46 | 10.5 | 5 | BN15LW | |
| BNJ46F | BNH15LW | |||
| BNJ56 | 12 | 6 | BN30W | |
| BNJ56F | BNH30W |
詳細情報
基本情報
【仕様】
・丸型、Y型ショートバーを選べます。
・端子間の短絡用部品
【ココが特長】
BN、BNH向けショートバー
●端子間の短絡用部品です。
●端子間のピッチと、渡り金具の形状（丸型かＹ型）を確認の上、使用してください。
BN、BNH向けショートバー
●端子間の短絡用部品です。
●端子間のピッチと、渡り金具の形状（丸型かＹ型）を確認の上、使用してください。

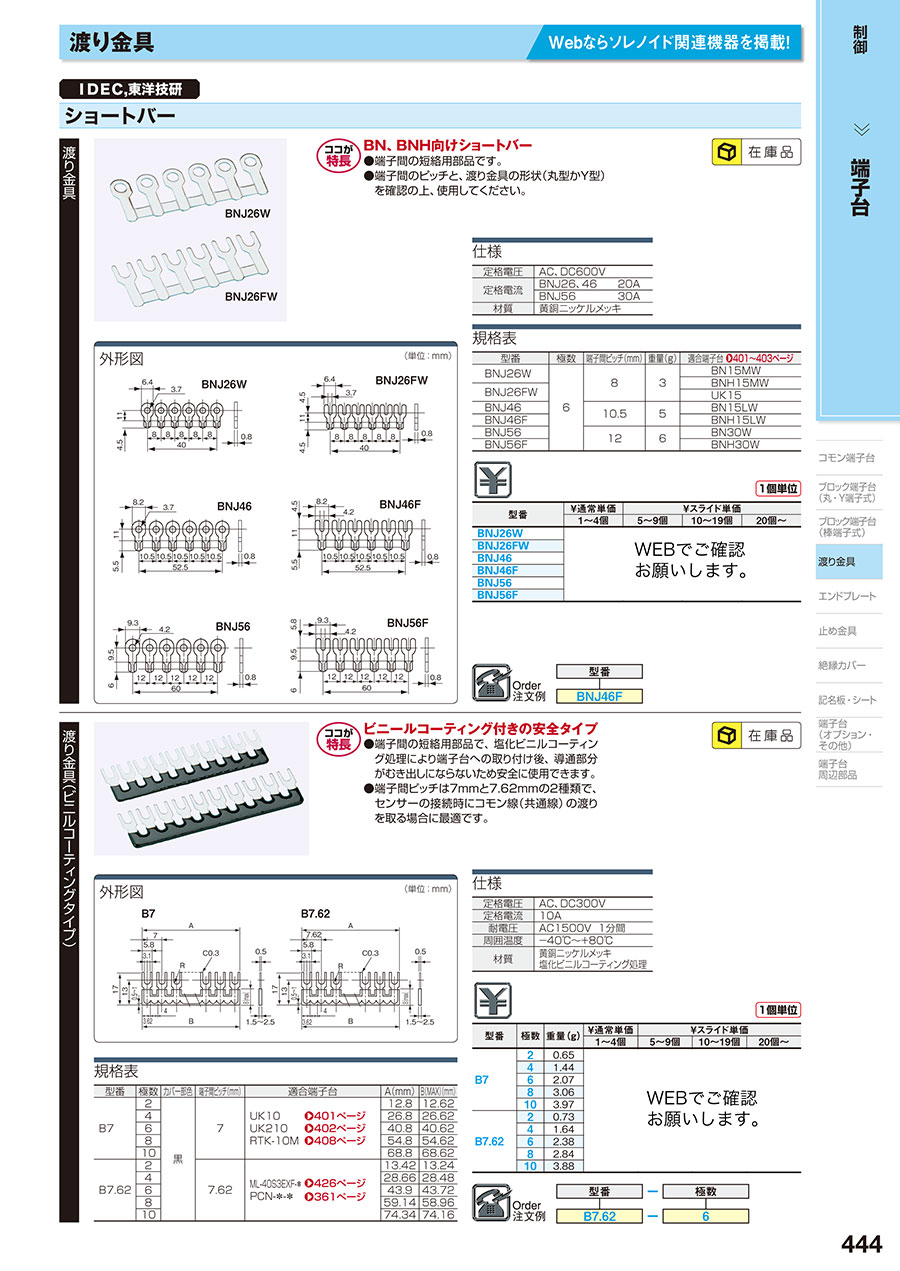

カタログ
ショートバー（コーティング無し）のレビュー
端子台の接続に使用
5
5.02019/04/09
端子台の隣同士を繋げる為に使用。線材と裸圧着端子でショート線を作らなくても、端子台に合わせてサイズを選定し使用する分だけ...もっと読む
2人が参考にしています。
端子台のショート
4
4.02018/01/30
丈夫ですが、少し力を入れるとニッパで
簡単に切れます。
品質も良く安いので、助かってます。
1人が参考にしています。
端子台の連続ショート
5
5.02019/12/19
端子台で隣のネジ端子への配線時に、これがあれば短時間で接続できます。切り取りもたやすくできるので重宝しています。
0人が参考にしています。
