UK2段ブロック端子台（M3～M4）【10個入り】

UK2段ブロック端子台（M3～M4）
未確定：候補が3型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品仕様

規格表

型式
UK215-10P
1パック10個入
型式重量
(10個/g)
UK210-10P130
UK215-10P210
UK225-10P282

概要仕様

ユニット構成例
（注意）写真のDINレールは、BAA、BABタイプではありません。
UK2段ブロック端子台（M3～M4）:関連画像
[ ! ] 上記写真は組み上り（連結）状態となります。納入時は端子台が10個（1パック）ばら状態です。
[ ! ] 〇数字番号の商品は、関連部品欄をご確認ください。

外形図

（単位：ｍｍ）
UK210UK215UK225

個別仕様
型式締付ネジ締付トルク
(N・m)		端子間
ピッチ		端子種別適合電線
(mm2)		UL・CSA認定仕様適合圧着端子仕様
タイプ定格電圧定格電流適合電線(AWG)サイズ最大取付個数
UK210M3×6L0.5〜0.757mmネジアップ式1.25300V10A20〜161.25-32
UK215M3.5×7L0.8〜1.28mm2600V15A22〜142-3.5
UK225M4×8L1.2〜1.810.3mm600V25A22〜102-4
組み上りサイズ計算
（mm）
型式横幅縦幅
UK2107N＋8.545
UK2158N＋961
UK22510.3N＋10.361

仕様
UL File No.E70906
CSA File No.LR67180
TÜV License No.R9451484
定格電圧AC, DC600V(UK210はAC, DC380V)
耐電圧AC2500V,1分間
絶縁抵抗1000MΩ以上(DC1000V)
温度−20℃〜＋55℃
本体材質ポリカーボネート UL94V-2
準拠規格JIS C 2811


関連部品

型式端子間ピッチ(別売)　
エンドプレートセットパック（①）止め金具（②）記銘板（③）絶縁保護カバー（上段④、下段⑤）
UK210-10P7mmUK210LR-10PMKS9H-10PKT-E上段用：KT15N-D下段用：KG-D
UK215-10P8mmUK215LR-10P上段用：KT25-D
UK225-10P10.3mmUK225LR-10P

型番リスト

表示件数
  • 1
    • 型番
    UK210-10P
    UK215-10P
    UK225-10P

    ネジサイズ

    定格電流（JIS）

    (A)

    定格電流（UL）

    (A)

    端子間ピッチ

    (mm)

    		RoHS?最小発注数量
    M3
    10
    10
    7
    10
    1パック

    10個入り

    -
    15
    15
    8
    10
    1パック

    10個入り

    M4
    25
    25
    10.3
    10
    1パック

    10個入り

    通常単価(税別) (税込単価)
    通常出荷日
    2,495円
    ( 2,745円 )
    在庫品1日目当日出荷可能
    2,495円
    ( 2,745円 )
    在庫品1日目当日出荷可能
    2,495円
    ( 2,745円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    【仕様】
    ・組立型のバネアップ式2段ブロック端子台
    ・圧着端子の締め付けネジは、導通板から外れても、上がった状態で保持されるネジアップ式を採用し、丸型圧着端子の接続には、最適です。

    【ココが特長】
    ●省スペース形の2段式端子台です。
    ●圧着端子の締め付けネジは、導通板から外れても、上がった状態で保持されるネジアップ式を採用し、丸型圧着端子の接続には、最適です。
    ●DIN規格35mm幅レールへの取付はレールの上からはめ込むだけで済み、取り外しもドライバー1本で簡単に行えます。
    ●UK210　⇒　DINレール用のみ対応品となっております。
    ●UK215、UK225　⇒　DINレール用、シャフト用共に対応品となっております。


    【ご注意】
    ・Y型圧着端子は、奥まで挿入できないため推奨しておりません。
    ・アクセサリは含みません。下記関連商品を参照ください。

    カタログ

    • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

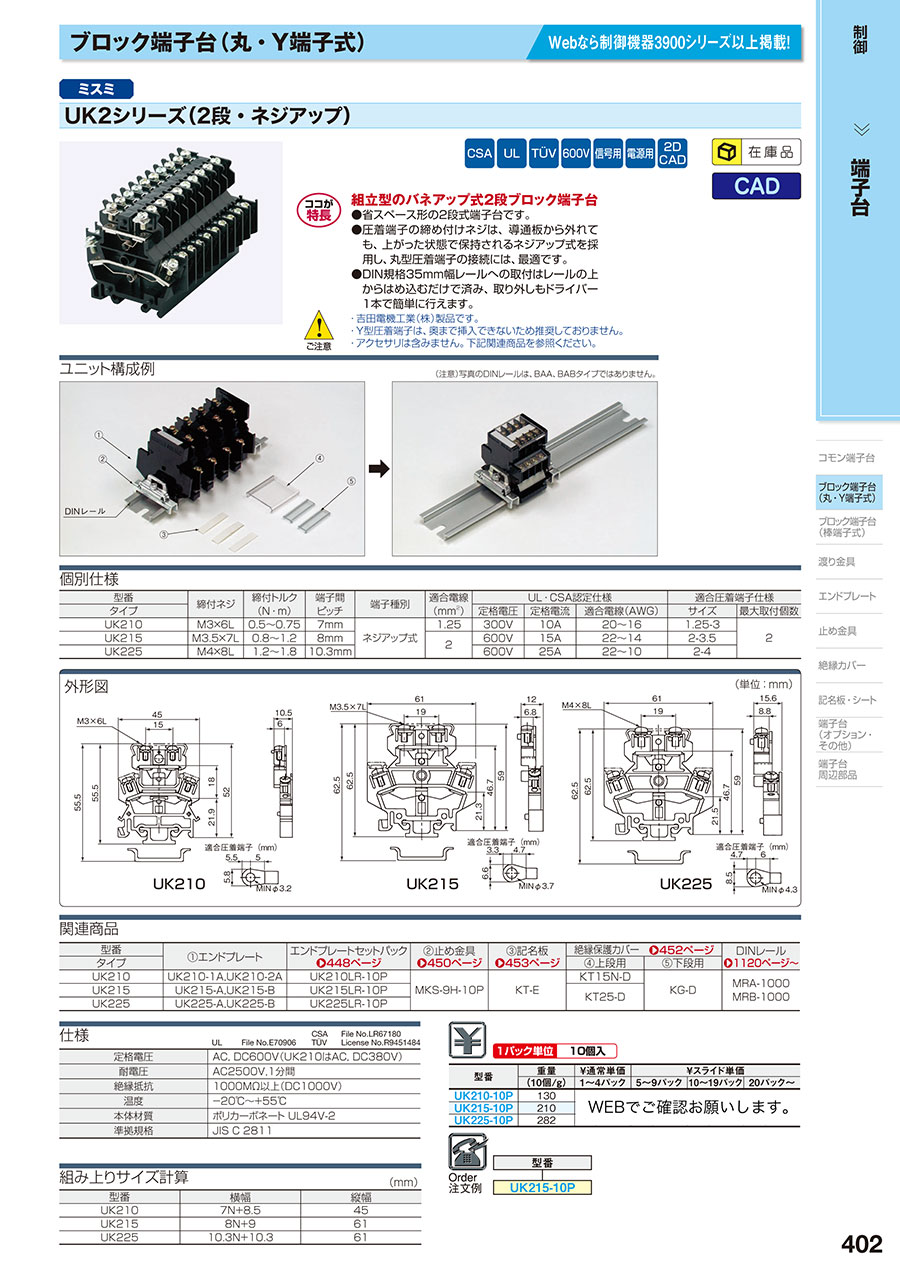

    EC-402
