UKブロック端子台（M3～M4）【10個入り】

UKブロック端子台（M3～M4）
規格・仕様：
  • UL
  • CSA
  • TUV
  • JIS
  • 電源用
  • 信号用
  • 600V
未確定：候補が4型番あります。
数量：

商品仕様

外形図

（単位：ｍｍ）


型式ABCDEF
タイプNo.
UK101520.63336.576
151986.8
2520.810.38.8
352021.83538.511.39.8

規格表

型式
UK15-10P


組み上り横幅の計算

型式横幅
UK107N＋4.6mm
UK158N＋4.6mm
UK2510.3N＋4.6mm
UK3511.3N＋4.6mm

1パック10個入

型式重量
(10個/g)
UK10-10P67
UK15-10P88
UK25-10P122
UK35-10P145


共通仕様
定格電圧AC, DC600V
耐電圧AC2500V,1分間
絶縁抵抗1000MΩ以上（DC1000V）
周囲温度−20℃～+55℃
本体材質ポリカーボネート UL94V-2
準拠規格JIS C 2811
その他規格UL File No.E70906、CSA File No.LR67180、TÜV License No.R9451484



個別仕様
型式締付ネジ締付トルク端子台ピッチ端子種別適合電線（mm2）UL・CSA認定仕様
タイプNo.電圧（V）電流（A）適合電線（AWG）
UK10M30.5N・m7mmネジアップ式1.25AC, DC
600		1022～16
15M3.50.8N・m8mm21522～14
25M41.2N・m10.3mm2522～10
3511.3mm5.53522～8

取付例

35mmDINレールへの装着及び取り外し方法

取付は、レールの上からはめ込むだけです。取り外しもドライバー1本で簡単に行えます。

ユニット構成例
◯番号の名称は、下記表参照
UKブロック端子台（M3～M4）:関連画像

関連部品

型式（1）エンドプレート
商品ページ		（2）止め金具
商品ページ		（3）記名板
商品ページ		（4）絶縁保護カバー
商品ページ		（5）DINレール
商品ページ		渡り金具
商品ページ
タイプNo.
UK10UK151-251-A
UK152-252-A		MKS9LKT-EKT15N-DMRA
MRB		B7
15KT25-DBNJ26
25
35UK351-A・UK352-A
（1）エンドプレート注文型式は、
UK25LR-10P または、UK35LR-10P になります。
側板左右セット型番にて販売しております。


適合圧着端子

（単位：mm）

型番（別売）適合圧着端子（mm）
ABCDE丸型最大取付個数
UK103.25.512.04.84.51.25-32個/1ネジ
UK153.76.613.05.24.52-3.5
UK254.38.516.57.84.52-4
UK355.39.517.07.84.52-5



丸型端子

型番リスト

表示件数
  • 1
    • 型番
    UK10-10P
    UK15-10P
    UK25-10P
    UK35-10P

    ネジサイズ

    定格電流（JIS）

    (A)

    定格電流（UL）

    (A)

    端子間ピッチ

    (mm)

    		RoHS?最小発注数量
    M3
    10
    10
    7
    10
    1パック

    10個入り

    -
    15
    15
    8
    10
    1パック

    10個入り

    M4
    25
    25
    10.3
    10
    1パック

    10個入り

    M4
    35
    35
    11.3
    10
    1パック

    10個入り

    通常単価(税別) (税込単価)
    通常出荷日
    1,123円
    ( 1,235円 )
    在庫品1日目当日出荷可能
    1,123円
    ( 1,235円 )
    在庫品1日目当日出荷可能
    1,247円
    ( 1,372円 )
    在庫品1日目当日出荷可能
    1,746円
    ( 1,921円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    【仕様】
    ・組立型のバネアップ式ブロック端子台
    ・圧着端子の締め付けネジは、導通板から外れても、上がった状態で保持されるネジアップ式を採用し、丸型圧着端子の接続に最適。

    【ココが特長】
    ●圧着端子の締め付けネジは、導通板から外れても、上がった状態で保持されるネジアップ式を採用し、丸型圧着端子の接続に最適です。
    ●DIN規格35mm幅レールへの取付はレールの上から簡単にはめ込むことが可能で、取り外しもドライバーだけで簡単に行えます。
    ネジアップ式→端子ネジを緩めても、導通板の上で保持され脱落しません。作業中のネジの紛失がなくなります。
    【ご注意】
    ・Y型圧着端子は、奥まで挿入できないため推奨しておりません。
    ・アクセサリは含みません。下記関連商品を参照ください。
    ・UK10-10P　UK15-10P　UK25-10P　UK35-10Pはそれぞれ、端子台10個入りとなります。

    カタログ

    • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

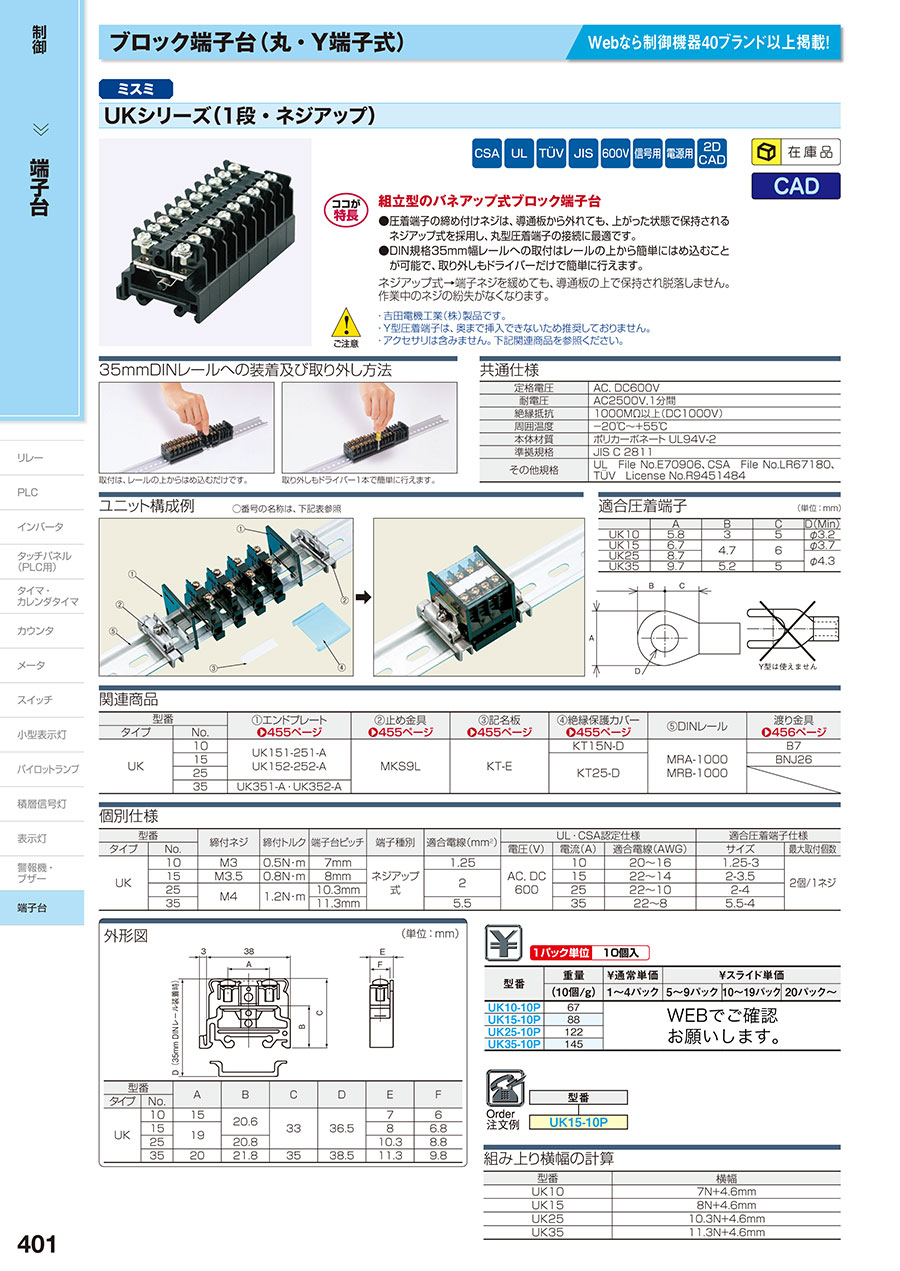

    EC-401
