【東朋テクノロジー】2列小型組タイプ(EN､UL､CSA規格)

【東朋テクノロジー】2列小型組タイプ(EN､UL､CSA規格)
規格・仕様：
  • UL
  • CSA
  • EN
  • 電源用
  • 信号用
  • 600V

ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
未確定：候補が14型番あります。
数量：

商品仕様

規格表

型式
UK15-20J

型式極数重量
(ｇ)
JTP20-2230
JTP20-3338
JTP20-4448
JTP20-6668
JTP20-8888
JTP20-1010108
UK15-3J348
UK15-4J462
UK15-6J682
UK15-8J8102
UK15-10J10122
UK15-15J15172
UK15-20J20222
UK15-25J25272
2列小型組タイプ(EN､UL､CSA規格):関連画像 新価格 適用開始時期に関しては >>0101ページ

概要仕様

外形図

（単位：ｍｍ）
JTP20UK15

 ※ C寸法は、参考寸法で、表内表記値は＋公差で計算し、
小数点第一位を四捨五入した数値です。
極数極数寸法（mm）
AB
JTP20-224840
JTP20-335951
JTP20-447061
JTP20-669183
JTP20-88112104
JTP20-1010134126
型式極数寸法（mm）
ABC
UK15-3J329±0.34151
UK15-4J437±0.459
UK15-6J653±0.676
UK15-8J869±0.892
UK15-10J1085±1108
UK15-15J15125±1.5149
UK15-20J20165±2189
UK15-25J25205±2.5230


適合圧着端子
（単位：mm）
JTP20UK15
3703ページ

仕様
型式JTP20UK15
耐電圧AC2500V,1分間
絶縁抵抗1000MΩ以上(DC1000Vメガ)
本体材質ポリカーボネート
使用温度範囲−20℃〜＋55℃
締付ネジM4×10L／セルフアップM3.5×7L／ネジアップ
締付トルク1.2〜1.8N・m0.8〜1.2N・m
端子間ピッチ10.7mm8mm
準拠規格JIS C 2811「工業用端子台」
EN規格認定仕様
定格500V,25A600V,15A
適合電線AWG14〜10AWG18〜14
TUV認定No.Licence R9551101Licence R9451484
UL規格認定仕様
定格300V,20A600V,15A
適合電線AWG14〜10AWG22〜14
UL FILE No.E70906　※
CSA規格認定仕様
定格—300V/600V,15A
適合電線—AWG22〜14
CSA FILE No.—LR67180
※JTP20のUL型式はJTU20です。

型番リスト

表示件数
  • 1
    • 型番
    JTP20-2
    JTP20-3
    JTP20-4
    JTP20-6
    JTP20-8
    JTP20-10
    UK15-3J
    UK15-4J
    UK15-6J
    UK15-8J
    UK15-10J
    UK15-15J
    UK15-20J
    UK15-25J

    極数

    (極)

    ネジサイズ

    定格電流（UL）

    (A)

    仕様

    端子間ピッチ

    (mm)

    		最小発注数量
    2
    M4
    20
    セルフネジアップ
    10.7
    2個
    3
    M4
    20
    セルフネジアップ
    10.7
    1個
    4
    M4
    20
    セルフネジアップ
    10.7
    1個
    6
    M4
    20
    セルフネジアップ
    10.7
    1個
    8
    M4
    20
    セルフネジアップ
    10.7
    1個
    10
    M4
    20
    セルフネジアップ
    10.7
    1個
    3
    -
    15
    バネネジアップ
    8
    2個
    4
    -
    15
    バネネジアップ
    8
    1個
    6
    -
    15
    バネネジアップ
    8
    1個
    8
    -
    15
    バネネジアップ
    8
    1個
    10
    -
    15
    バネネジアップ
    8
    1個
    15
    -
    15
    バネネジアップ
    8
    1個
    20
    -
    15
    バネネジアップ
    8
    1個
    25
    -
    15
    バネネジアップ
    8
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    497円
    ( 547円 )
    在庫品1日目当日出荷可能
    631円
    ( 694円 )
    在庫品1日目当日出荷可能
    752円
    ( 827円 )
    在庫品1日目当日出荷可能
    1,078円
    ( 1,186円 )
    在庫品1日目当日出荷可能
    1,308円
    ( 1,439円 )
    在庫品1日目当日出荷可能
    1,604円
    ( 1,764円 )
    在庫品1日目当日出荷可能
    608円
    ( 669円 )
    在庫品1日目当日出荷可能
    676円
    ( 744円 )
    在庫品1日目当日出荷可能
    903円
    ( 993円 )
    在庫品1日目当日出荷可能
    1,163円
    ( 1,279円 )
    在庫品1日目当日出荷可能
    1,594円
    ( 1,753円 )
    在庫品1日目当日出荷可能
    2,260円
    ( 2,486円 )
    在庫品1日目当日出荷可能
    2,886円
    ( 3,175円 )
    在庫品1日目当日出荷可能
    3,370円
    ( 3,707円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    海外規格であるUL・C-UL・CSA・EN規格認定品のブロック端子台です。端子台本体に機銘板や保護カバーがセットされた直付けネジ端子台です。

    ご注意

    • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
      セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
    【ココが特長】
    日本、欧州、米国、カナダ規格取得の国際タイプ
    ●端子台本体に記名板や保護カバーがセットされた直付けネジ端子台です。
    ●海外規格認定品ですから、あらゆるフィールドで安心してお使いいただけます。

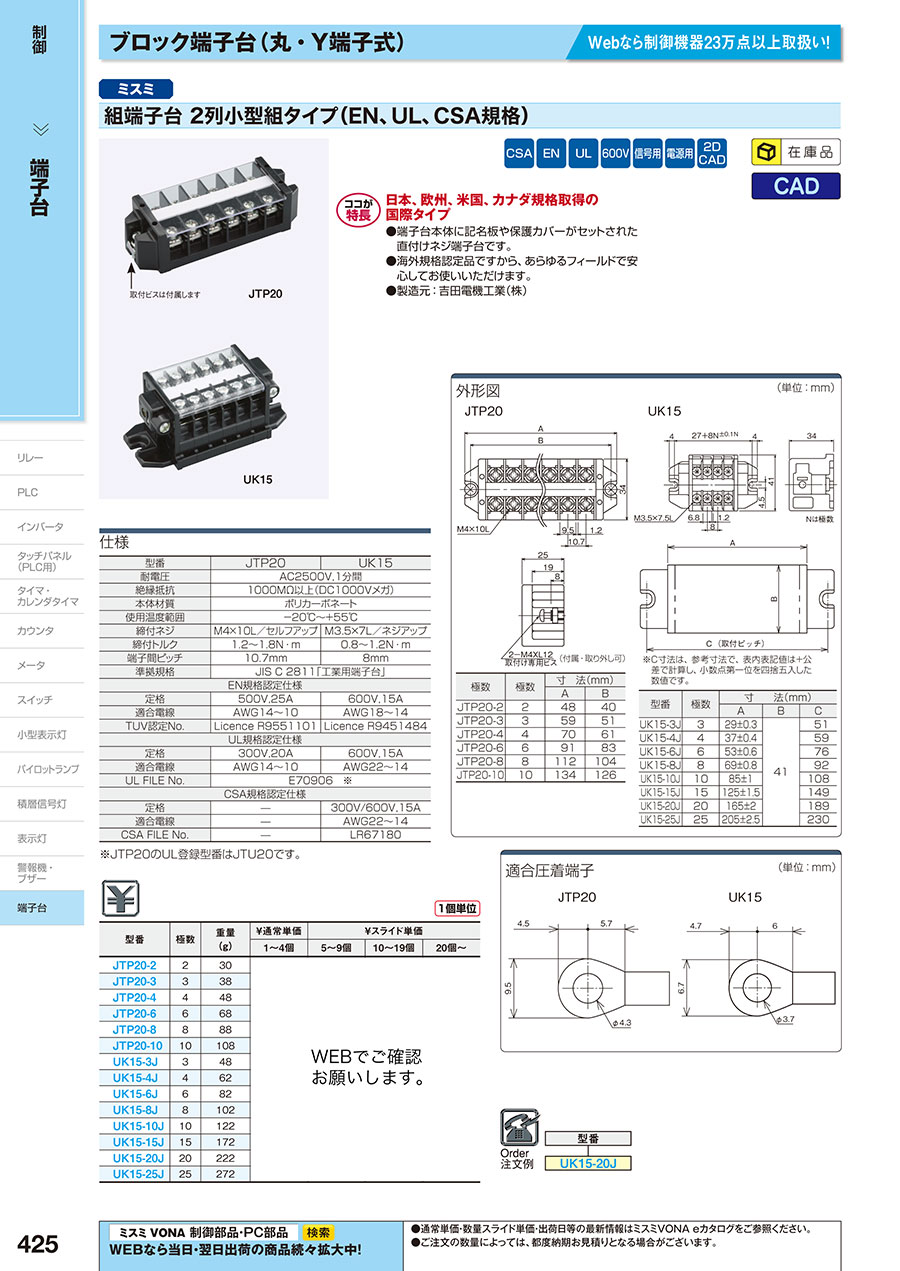

    カタログ

    • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

    EC-425

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    【東朋テクノロジー】2列小型組タイプ(EN､UL､CSA規格)のレビュー
    3平均満足度：3.03件のレビュー
    治具の中継
    1
    満足度：1.02017/01/12
    配線しようとカバーを取ったら爪の部分が割れた。 カバーは取り外し必須なのでもう少し頑丈にしてほしい。
    1人が参考にしています。
    電装板製作
    4
    満足度：4.02019/09/02
    電装板製作時に電源ラインを接続するのに使用しています。 取付穴の寸法が半端な値なので、設計時少し困惑します。
    0人が参考にしています。
    プラ型に取付け
    4
    満足度：4.02018/03/07
    成形屋さんの指示で取付け。 得に不具合等はありませんでした。　
    0人が参考にしています。
