【自由長】M8・M12丸型コネクタハーネス（0.2mから0.1m単位で対応可）
- 数量スライド割引
センサー配線で最も利用される12コネクタ、M8コネクタ付ハーネス。柔らかな耐屈...
詳細情報を確認する未確定：候補が29型番あります。
商品仕様
規格表
| コネクタタイプ | − | CN2側形状※ | − | ケーブルタイプ | − | 指定長（m）0.1m毎に指定可 | − | 有料オプション（コネクタセットのカスタムNo.）は 型番末尾にお付けください |
| FSC9 | − | CUT | − | B | − | 2.8 |
価格は型番リストの通常単価、または商品確定後「価格を確認」をクリックしてご確認お願いいたします。
| 一本単位 |
| コネクタ タイプ | CN2側 形状 | 電線 タイプ | 指定長（m） |
| FSC9 | CUT | B | 0.2～0.9 1 1.1～1.9 2 2.1～2.9 3 3.1～4.9 5 5.1～8 8.1～9.9 10 0.1m毎に 指定可 |
| C | |||
| YT | B | ||
| C | |||
| FSC10 | B | ||
| C | |||
| FSC12 | CUT | B | |
| C | |||
| YT | B | ||
| C | |||
| FSC13 | B | ||
| C |

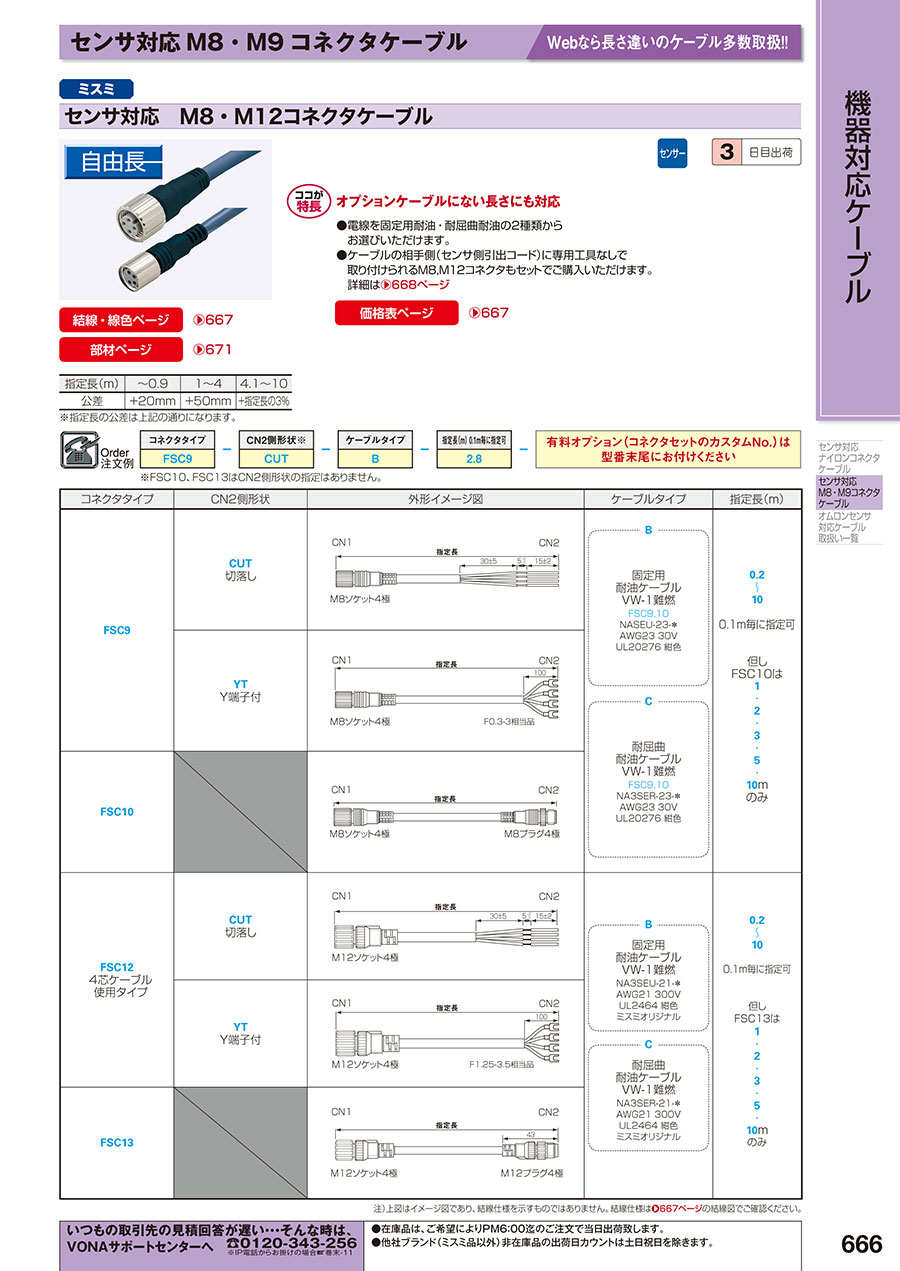

概要仕様
| コネクタタイプ | CN2側形状 | 外形イメージ図 | ケーブルタイプ | 指定長（m） |
| FSC9 | CUT 切落し |  |  | 0.2～10 0.1m毎に指定可 但しFSC10は 1・2・3・5・10mのみ |
| YT Y端子付 |  | |||
| FSC10 |  | |||
| FSC124芯ケーブル 使用タイプ | CUT 切落し |  |  | 0.2～10 0.1m毎に指定可 但しFSC13は 1・2・3・5・10mのみ |
| YT Y端子付 |  | |||
| FSC13 |  |
| 指定長（m） | ～0.9 | 1～4 | 4.1～10 |
| 公差 | +20mm | +50mm | +指定長の3% |
センサ対応ケーブル 結線図
FSC9-CUT、YT
FSC10
FSC12-CUT、YT
FSC13
| CN1 | 線色 |
| 1 | 茶 |
| 2 | 白 |
| 3 | 青 |
| 4 | 黒 |
FSC10
| CN1 | 線色 | CN2 |
| 1 | 茶 | 1 |
| 2 | 白 | 2 |
| 3 | 青 | 3 |
| 4 | 黒 | 4 |
FSC12-CUT、YT
| CN1 | 線色 |
| 1 | 茶 |
| 2 | 白 |
| 3 | 青 |
| 4 | 黒 |
FSC13
| CN1 | 線色 | CN2 |
| 1 | 茶 | 1 |
| 2 | 白 | 2 |
| 3 | 青 | 3 |
| 4 | 黒 | 4 |
FSC9
FSC6-ECON
| CN1 | 線色 | CN2 |
| 1 | 茶 | 1 |
| 2 | 白 | 2 |
| 3 | 青 | 3 |
| 4 | 黒 | 4 |
FSC6-ECON
| CN1 | 線色 | CN2 |
| 1 | 茶 | 1 |
| 2 | 白 | 2 |
| 3 | 青 | 3 |
| 4 | 黒 | 4 |
- オムロン社のM12コネクタはDC用とAC用で嵌合面が異なります（弊社製品はDC用担当）。なお、5極タイプはございません・
- オムロンXS2コネクタを使用したケーブルもございます。
型番リスト
表示件数
| 型番 |
|---|
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
2,155円 ( 2,371円 ) | 3日目 |
2,301円 ( 2,531円 ) | 3日目 |
2,466円 ( 2,713円 ) | 3日目 |
2,938円 ( 3,232円 ) | 3日目 |
3,981円 ( 4,379円 ) | 3日目 |
2,550円 ( 2,805円 ) | 3日目 |
3,000円 ( 3,300円 ) | 3日目 |
3,400円 ( 3,740円 ) | 3日目 |
4,380円 ( 4,818円 ) | 3日目 |
7,140円 ( 7,854円 ) | 3日目 |
8,202円 ( 9,022円 ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
2,592円 ( 2,851円 ) | 3日目 |
2,850円 ( 3,135円 ) | 3日目 |
2,845円 ( 3,130円 ) | 3日目 |
3,274円 ( 3,601円 ) | 3日目 |
4,417円 ( 4,859円 ) | 3日目 |
3,160円 ( 3,476円 ) | 3日目 |
3,690円 ( 4,059円 ) | 3日目 |
4,100円 ( 4,510円 ) | 3日目 |
5,210円 ( 5,731円 ) | 3日目 |
8,000円 ( 8,800円 ) | 3日目 |
詳細情報
カタログ
商品担当おすすめ
【自由長】M8・M12丸型コネクタハーネス（0.2mから0.1m単位で対応可）のレビュー
センサの配線
3
3.02019/10/18
物は良い物だと思いますが納期遅延がありましたので他社品も検討しましたがキャンセル不可とのことで結局はミスミ製になりました...もっと読む
3人が参考にしています。
センサの配線に
4
4.02018/07/26
センサアンプ（キーエンス FS-Nシリーズ M8タイプ）の配線に使用しました。お客様要望がコネクタ部を防塵カバーで囲うと...もっと読む
2人が参考にしています。
機器接続
4
4.02021/10/05
防水機能があって、長さの種類も細かくあり、機器との距離が8メートルぐらいあったので、大変重宝しました。
1人が参考にしています。
