【販売終了案内】
以下に記載の型番は、2025年4月末にて販売終了予定です。本件に対するお問い合わせは本ページ右上の『エレクトロニクス部品技術窓口』のチャット・お問合せフォームからお願いします。
【販売終了型番】
FSC6-CUT-B、FSC6-CUT-C、FSC6-CUT-D、FSC6-ECON-B、FSC6-ECON-C、FSC6-ECON-D
※推奨代替品はございません。
ケーブルタイプDの製品は在庫なくなり次第終了となります。推奨代替品はケーブルタイプBの製品になります。仕様の違いをご確認ください。
本ページの一部商品にて材料や部材入手難などの影響により一時的に受注停止をしております。
受注停止の型番については、ご注文の型番確定時に注文停止の案内がされます。

未確定：候補が81型番あります。

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

規格表

コネクタタイプ	−	CN2側形状	−	ケーブルタイプ	−	指定長（m） 0.1毎に指定可	−	有料オプション（FSC8のみ対応可能）（コネクタセットのカスタムNo.）は型番末尾にお付けください。
FSC1	−	CUT	−	A	−	2.8		有料オプション（FSC8のみ対応可能）（コネクタセットのカスタムNo.）は型番末尾にお付けください。

価格は型番リストの通常単価、または商品確定後「価格を確認」をクリックしてご確認お願いいたします。

一本単位

コネクタタイプ	CN2側形状	電線タイプ	指定長（m）

FSC1	CUT	A	0.2～0.9 1 1.1～1.9 2 2.1～2.9 3 3.1～4.9 5 5.1～8 8.1～9.9 10 0.1m毎に指定可
		B
		C
		D
	YT	A
		B
		C
		D
	ECON	A
		B
		C
		D
FSC2	CUT	B
		C
		D
	YT	B
		C
		D
	ECON	B
		C
		D
FSC3	CUT	B
		C
		D
	YT	B
		C
		D
	ECON	B
		C
		D
FSC4	CUT	B
		C
		D
	YT	B
		C
		D
	ECON	B
		C
		D
FSC5	CUT	B
		C
		D
	YT	B
		C
		D
	ECON	B
		C
		D
FSC6	CUT	B
		C
		D
	YT	B
		C
		D
	ECON	B
		C
		D
FSC7	CUT	B
		C
		D
	YT	B
		C
		D
	ECON	B
		C
		D
FSC8	CUT	B
		C
		D
	YT	B
		C
		D
	ECON	B
		C
		D

概要仕様

コネクタタイプ	CN2側形状	外形イメージ図	ケーブルタイプ	指定長（m）
FSC1 コネクタ XHP-4-OMR コンタクト SXH-001T-P0.6	CUT 切落し			0.2 ～ 10 0.1m毎に指定可
	YT Y端子付
	ECON e-con オス4種コネクタ付
FSC2 4芯ケーブル使用タイプコネクタ EE-1006H コンタクト EE-1006C1	CUT 切落し
	YT Y端子付
	ECON e-con オス4種コネクタ付
FSC3 3芯ケーブル使用タイプコネクタ EE-1006H コンタクト EE-1006C1	CUT 切落し
	YT Y端子付
	ECON e-con オス4種コネクタ付

※上図はイメージ図であり、結線仕様を示すものではありません。結線仕様はこちらの結線図でご確認ください。

型番リスト

表示件数

型番

FSC1-CUT-A-[0.2-10/0.1]

FSC1-CUT-B-[0.2-10/0.1]

FSC1-CUT-C-[0.2-10/0.1]

FSC1-CUT-D-[0.2-10/0.1]

FSC1-ECON-A-[0.2-10/0.1]

FSC1-ECON-B-[0.2-10/0.1]

FSC1-ECON-C-[0.2-10/0.1]

FSC1-ECON-D-[0.2-10/0.1]

FSC1-YT-A-[0.2-10/0.1]

FSC1-YT-B-[0.2-10/0.1]

FSC1-YT-C-[0.2-10/0.1]

FSC1-YT-D-[0.2-10/0.1]

FSC2-CUT-B-1

FSC2-CUT-B-10

FSC2-CUT-B-[0.2-10/0.1]

FSC2-CUT-C-10

FSC2-CUT-C-[0.2-10/0.1]

FSC2-ECON-B-[0.2-10/0.1]

FSC2-ECON-C-[0.2-10/0.1]

FSC2-YT-B-[0.2-10/0.1]

FSC2-YT-C-[0.2-10/0.1]

FSC3-CUT-B-[0.2-10/0.1]

FSC3-CUT-C-[0.2-10/0.1]

FSC3-ECON-B-[0.2-10/0.1]

FSC3-ECON-C-[0.2-10/0.1]

FSC3-YT-B-[0.2-10/0.1]

FSC3-YT-C-[0.2-10/0.1]

FSC4-CUT-B-[0.2-10/0.1]

FSC4-CUT-C-[0.2-10/0.1]

FSC4-ECON-B-[0.2-10/0.1]

FSC4-ECON-C-[0.2-10/0.1]

FSC4-YT-B-[0.2-10/0.1]

FSC4-YT-C-[0.2-10/0.1]

FSC5-CUT-B-[0.2-10/0.1]

FSC5-CUT-C-[0.2-10/0.1]

FSC5-CUT-D-[0.2-10/0.1]

FSC5-ECON-B-[0.2-10/0.1]

FSC5-ECON-C-[0.2-10/0.1]

FSC5-ECON-D-[0.2-10/0.1]

FSC5-YT-B-[0.2-10/0.1]

FSC5-YT-C-[0.2-10/0.1]

FSC5-YT-D-[0.2-10/0.1]

FSC6-YT-B-[0.2-10/0.1]

FSC6-YT-C-[0.2-10/0.1]

FSC6-YT-D-[0.2-10/0.1]

FSC7-CUT-B-[0.2-10/0.1]

FSC7-CUT-C-[0.2-10/0.1]

FSC7-CUT-D-[0.2-10/0.1]

FSC7-ECON-B-[0.2-10/0.1]

FSC7-ECON-C-[0.2-10/0.1]

FSC7-ECON-D-[0.2-10/0.1]

FSC7-YT-B-[0.2-10/0.1]

FSC7-YT-C-[0.2-10/0.1]

FSC7-YT-D-[0.2-10/0.1]

FSC8-CUT-B-1-X-ECONSETA

FSC8-CUT-B-1-X-ECONSETB

FSC8-CUT-B-1-X-ECONSETC

FSC8-CUT-B-1-X-ECONSETD

FSC8-CUT-B-1-X-ECONSETE

FSC8-CUT-B-1-X-ECONSETF

コネクタタイプ

CN2形状仕様

プラグセット

ケーブルタイプ

全長

(m)

指定長

(m)

RoHS?

最小発注数量

FSC1（XHP-4-OMR）	切落し	-	単芯電線（UL1007）	-	0.2 ～ 10	-	1個
FSC1（XHP-4-OMR）	切落し	-	固定用耐油ケーブル	-	0.2 ～ 10	-	1個
FSC1（XHP-4-OMR）	切落し	-	耐屈曲耐油ケーブル	-	0.2 ～ 10	-	1個
FSC1（XHP-4-OMR）	切落し	-	耐スパッタ	-	0.2 ～ 10	-	1個
FSC1（XHP-4-OMR）	e-con4極コネクタ付	-	単芯電線（UL1007）	-	0.2 ～ 10	-	1個
FSC1（XHP-4-OMR）	e-con4極コネクタ付	-	固定用耐油ケーブル	-	0.2 ～ 10	-	1個
FSC1（XHP-4-OMR）	e-con4極コネクタ付	-	耐屈曲耐油ケーブル	-	0.2 ～ 10	-	1個
FSC1（XHP-4-OMR）	e-con4極コネクタ付	-	耐スパッタ	-	0.2 ～ 10	-	1個
FSC1（XHP-4-OMR）	Y端子付	-	単芯電線（UL1007）	-	0.2 ～ 10	-	1個
FSC1（XHP-4-OMR）	Y端子付	-	固定用耐油ケーブル	-	0.2 ～ 10	-	1個
FSC1（XHP-4-OMR）	Y端子付	-	耐屈曲耐油ケーブル	-	0.2 ～ 10	-	1個
FSC1（XHP-4-OMR）	Y端子付	-	耐スパッタ	-	0.2 ～ 10	-	1個
FSC2（EE-1006H/4芯使用）	切落し	-	固定用耐油ケーブル	1	-	-	1個
FSC2（EE-1006H/4芯使用）	切落し	-	固定用耐油ケーブル	10	-	-	1個
FSC2（EE-1006H/4芯使用）	切落し	-	固定用耐油ケーブル	-	0.2 ～ 10	10	1個
FSC2（EE-1006H/4芯使用）	切落し	-	耐屈曲耐油ケーブル	10	-	-	1個
FSC2（EE-1006H/4芯使用）	切落し	-	耐屈曲耐油ケーブル	-	0.2 ～ 10	10	1個
FSC2（EE-1006H/4芯使用）	e-con4極コネクタ付	-	固定用耐油ケーブル	-	0.2 ～ 10	-	1個
FSC2（EE-1006H/4芯使用）	e-con4極コネクタ付	-	耐屈曲耐油ケーブル	-	0.2 ～ 10	-	1個
FSC2（EE-1006H/4芯使用）	Y端子付	-	固定用耐油ケーブル	-	0.2 ～ 10	-	1個
FSC2（EE-1006H/4芯使用）	Y端子付	-	耐屈曲耐油ケーブル	-	0.2 ～ 10	-	1個
FSC3（EE-1006H/3芯使用）	切落し	-	固定用耐油ケーブル	-	0.2 ～ 10	-	1個
FSC3（EE-1006H/3芯使用）	切落し	-	耐屈曲耐油ケーブル	-	0.2 ～ 10	-	1個
FSC3（EE-1006H/3芯使用）	e-con4極コネクタ付	-	固定用耐油ケーブル	-	0.2 ～ 10	-	1個
FSC3（EE-1006H/3芯使用）	e-con4極コネクタ付	-	耐屈曲耐油ケーブル	-	0.2 ～ 10	-	1個
FSC3（EE-1006H/3芯使用）	Y端子付	-	固定用耐油ケーブル	-	0.2 ～ 10	-	1個
FSC3（EE-1006H/3芯使用）	Y端子付	-	耐屈曲耐油ケーブル	-	0.2 ～ 10	-	1個
FSC4（EE-1006H/2芯使用）	切落し	-	固定用耐油ケーブル	-	0.2 ～ 10	-	1個
FSC4（EE-1006H/2芯使用）	切落し	-	耐屈曲耐油ケーブル	-	0.2 ～ 10	-	1個
FSC4（EE-1006H/2芯使用）	e-con4極コネクタ付	-	固定用耐油ケーブル	-	0.2 ～ 10	-	1個
FSC4（EE-1006H/2芯使用）	e-con4極コネクタ付	-	耐屈曲耐油ケーブル	-	0.2 ～ 10	-	1個
FSC4（EE-1006H/2芯使用）	Y端子付	-	固定用耐油ケーブル	-	0.2 ～ 10	-	1個
FSC4（EE-1006H/2芯使用）	Y端子付	-	耐屈曲耐油ケーブル	-	0.2 ～ 10	-	1個
FSC5（XHP-3）	切落し	-	固定用耐油ケーブル	-	0.2 ～ 10	-	1個
FSC5（XHP-3）	切落し	-	耐屈曲耐油ケーブル	-	0.2 ～ 10	-	1個
FSC5（XHP-3）	切落し	-	耐スパッタ	-	0.2 ～ 10	-	1個
FSC5（XHP-3）	e-con4極コネクタ付	-	固定用耐油ケーブル	-	0.2 ～ 10	-	1個
FSC5（XHP-3）	e-con4極コネクタ付	-	耐屈曲耐油ケーブル	-	0.2 ～ 10	-	1個
FSC5（XHP-3）	e-con4極コネクタ付	-	耐スパッタ	-	0.2 ～ 10	-	1個
FSC5（XHP-3）	Y端子付	-	固定用耐油ケーブル	-	0.2 ～ 10	-	1個
FSC5（XHP-3）	Y端子付	-	耐屈曲耐油ケーブル	-	0.2 ～ 10	-	1個
FSC5（XHP-3）	Y端子付	-	耐スパッタ	-	0.2 ～ 10	-	1個
FSC6（PAP-04V-OMR-K）	Y端子付	-	固定用耐油ケーブル	-	0.2 ～ 10	-	1個
FSC6（PAP-04V-OMR-K）	Y端子付	-	耐屈曲耐油ケーブル	-	0.2 ～ 10	-	1個
FSC6（PAP-04V-OMR-K）	Y端子付	-	耐スパッタ	-	0.2 ～ 10	-	1個
FSC7（PAP-04V-S）	切落し	-	固定用耐油ケーブル	-	0.2 ～ 10	-	1個
FSC7（PAP-04V-S）	切落し	-	耐屈曲耐油ケーブル	-	0.2 ～ 10	-	1個
FSC7（PAP-04V-S）	切落し	-	耐スパッタ	-	0.2 ～ 10	-	1個
FSC7（PAP-04V-S）	e-con4極コネクタ付	-	固定用耐油ケーブル	-	0.2 ～ 10	-	1個
FSC7（PAP-04V-S）	e-con4極コネクタ付	-	耐屈曲耐油ケーブル	-	0.2 ～ 10	-	1個
FSC7（PAP-04V-S）	e-con4極コネクタ付	-	耐スパッタ	-	0.2 ～ 10	-	1個
FSC7（PAP-04V-S）	Y端子付	-	固定用耐油ケーブル	-	0.2 ～ 10	-	1個
FSC7（PAP-04V-S）	Y端子付	-	耐屈曲耐油ケーブル	-	0.2 ～ 10	-	1個
FSC7（PAP-04V-S）	Y端子付	-	耐スパッタ	-	0.2 ～ 10	-	1個
FSC8（e-CON）	切落し	ECONSETA	固定用耐油ケーブル	1	-	-	1個
FSC8（e-CON）	切落し	ECONSETB	固定用耐油ケーブル	1	-	-	1個
FSC8（e-CON）	切落し	ECONSETC	固定用耐油ケーブル	1	-	-	1個
FSC8（e-CON）	切落し	ECONSETD	固定用耐油ケーブル	1	-	-	1個
FSC8（e-CON）	切落し	ECONSETE	固定用耐油ケーブル	1	-	-	1個
FSC8（e-CON）	切落し	ECONSETF	固定用耐油ケーブル	1	-	-	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
420円 ( 462円 )	在庫品1日目当日出荷可能
1,490円 ( 1,639円 )	在庫品1日目当日出荷可能
- ( - )	7日目
6,330円 ( 6,963円 )	在庫品1日目当日出荷可能
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
- ( - )	7日目
672円 ( 739円 )	7日目
672円 ( 739円 )	7日目
672円 ( 739円 )	7日目
672円 ( 739円 )	7日目
672円 ( 739円 )	7日目
672円 ( 739円 )	7日目

基本情報

基本情報

XHPコネクタを使用したセンサー配線用ハーネス。電線は単芯電線・固定用耐油・耐屈曲耐油の3種類。作業工数を減らせるY端子・e-CONもラインナップ。

ご注意

【販売終了案内】
以下に記載の型番は、2025年4月末にて販売終了予定です。本件に対するお問い合わせは本ページ右上の『エレクトロニクス部品技術窓口』のチャット・お問合せフォームからお願いします。
【販売終了型番】
FSC6-CUT-B、FSC6-CUT-C、FSC6-CUT-D、FSC6-ECON-B、FSC6-ECON-C、FSC6-ECON-D
※推奨代替品はございません。
ケーブルタイプDの製品は在庫なくなり次第終了となります。推奨代替品はケーブルタイプBの製品になります。仕様の違いをご確認ください。
本ページの一部商品にて材料や部材入手難などの影響により一時的に受注停止をしております。
受注停止の型番については、ご注文の型番確定時に注文停止の案内がされます。

結線・線色ページ

結線・線色ページはこちら

部材ページ

部材ページはこちら

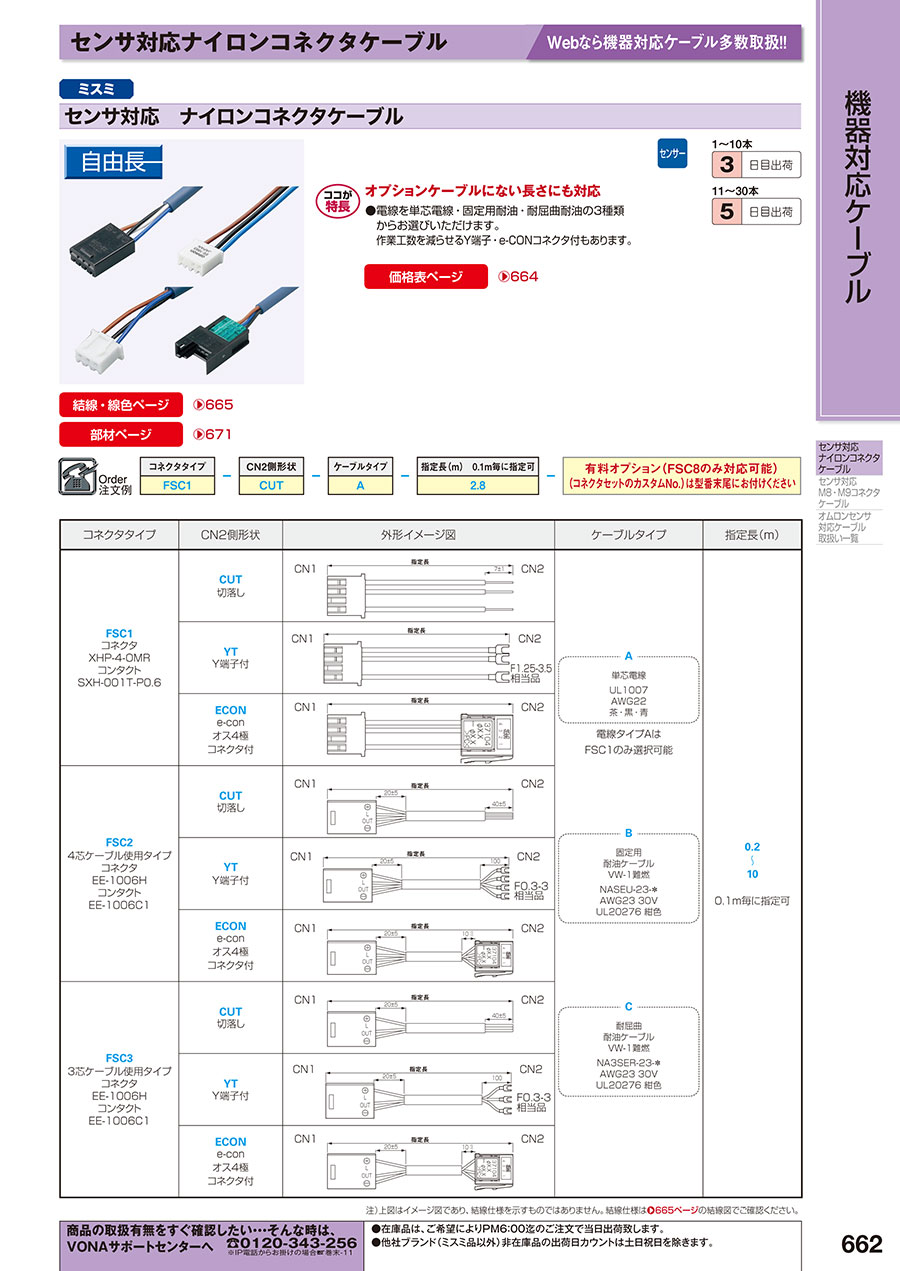

カタログ

商品TOP

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
Ｍ12丸型防水コネクタハーネス

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
