ACサーボモータ対応エンコーダケーブル（SVEY-SGDH□）

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ACサーボモータ対応エンコーダケーブル（SVEY-SGFV□）

通常出荷日：2 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ACサーボモータ対応主回路/ ブレーキ/エンコーダケーブル（SVPY/SVEY-SGM7□）

通常出荷日：2 日目

安川電機 ΣII（SGDH）シリーズ対応。0.1m単位で長さ指定ができる自由長...

詳細情報を確認する

規格・仕様：

中継
ロボット
ACサーボ
エンコーダ信号

対応機器メーカー
安川電機製対応
対応機器シリーズ
安川電機 ΣII(SGDH)シリーズ
用途
エンコーダ用

ご注意

SGMAH，SGMPH形防滴コネクタ付きケーブルの取り扱いはございません。
使用部材については、「安川電機㈱：ΣⅡシリーズユーザーズマニュアル」掲載の推奨部材を使用しております。（一部相当品使用）
標準タイプのケーブル長は20mまでとなります。20m以上必要な場合は長距離タイプをご選定下さい。
Aストークは5本までの注文となります。

選定サポート情報：ハーネス

未確定：候補が56型番あります。

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

規格表

価格は型番リストの通常単価、または商品確定後「価格を確認」をクリックしてご確認お願いいたします。

直結用（両端コネクタ付タイプ）10mを超える場合には、「長距離タイプ」をご利用下さい。
※ケーブルの長さは0.1m単位で指定可

対応アンプ	対応モータ	外形イメージ		型式	ケーブルタイプ

ΣⅡ　SGDH 標準タイプ (20ｍまで)	SGMAH□ SGMPH□	① 直結用	両端	SVEY-SGDH1
	SGMSH□ SGMGH□	② 直結用		SVEY-SGDH2
ΣⅡ　SGDH 長距離タイプ (50ｍまで)	SGMAH□ SGMPH□	① 直結用	両端	SVEY-SGDH1L
	SGMSH□ SGMGH□	② 直結用		SVEY-SGDH2L

価格は型番リストの通常単価、または商品確定後「価格を確認」をクリックしてご確認お願いいたします。

※ケーブルの長さは0.1m単位で指定可

対応アンプ	対応モータ	外形イメージ		型式	ケーブルタイプ

ΣⅡ　SGDH 標準タイプ (20ｍまで)	SGMAH□ SGMPH□	③ アンプ側片端	切り落とし	SVEY-SGDH1-HA
			モータ側コネクタセット	SVEY-SGDH1-HASET
		④ モータ側片端	切り落とし	SVEY-SGDH1-HM
			アンプ側コネクタセット	SVEY-SGDH1-HMSET
	SGMSH□ SGMGH□	⑤ アンプ側片端	切り落とし	SVEY-SGDH2-HA
			モータ側コネクタセット	SVEY-SGDH2-HASET
		⑥ モータ側片端	切り落とし	SVEY-SGDH2-HM
			アンプ側コネクタセット	SVEY-SGDH2-HMSET
ΣⅡ　SGDH 長距離タイプ (50ｍまで)	SGMAH□ SGMPH□	③ アンプ側片端	切り落とし	SVEY-SGDH1L-HA
			モータ側コネクタセット	SVEY-SGDH1L-HASET
		④ モータ側片端	切り落とし	SVEY-SGDH1L-HM
			アンプ側コネクタセット	SVEY-SGDH1L-HMSET
	SGMSH□ SGMGH□	⑤ アンプ側片端	切り落とし	SVEY-SGDH2L-HA
			モータ側コネクタセット	SVEY-SGDH2L-HASET
		⑥ モータ側片端	切り落とし	SVEY-SGDH2L-HM
			アンプ側コネクタセット	SVEY-SGDH2L-HMSET

対応アンプ	対応モータ	外形イメージ		型式	ケーブルタイプ

ΣⅡ SGDH 標準タイプ (0.2～20mまで)	SGMSH□ SGMGH□	⑦ 直結用	両端	SVEY-SGDH2AL
		⑧ アンプ側片端	モータ側コネクタセット	SVEY-SGDH2AL-HASET
		⑨ モータ側片端	アンプ側切り落とし	SVEY-SGDH2AL-HM
			アンプ側コネクタセット	SVEY-SGDH2AL-HMSET
ΣⅡ SGDH 長距離タイプ (20～50mまで)		⑦ 直結用	両端	SVEY-SGDH2LAL
		⑧ アンプ側片端	モータ側コネクタセット	SVEY-SGDH2LAL-HASET
		⑨ モータ側片端	アンプ側切り落とし	SVEY-SGDH2LAL-HM
			アンプ側コネクタセット	SVEY-SGDH2LAL-HMSET

概要仕様

指定長(m)	〜0.9	1〜4	4.1〜50
公差	＋20mm	＋50mm	＋指定長の3%

※指定長の公差は上記の通りになります。

型番リスト

表示件数

型番

SVEY-SGDH1-A-[0.2-20/0.1]

SVEY-SGDH1-B-[0.2-20/0.1]

SVEY-SGDH1-HA-A-[0.2-20/0.1]

SVEY-SGDH1-HA-B-[0.2-20/0.1]

SVEY-SGDH1-HASET-A-[0.2-30/0.1]

SVEY-SGDH1-HASET-B-[0.2-30/0.1]

SVEY-SGDH1-HM-A-[0.2-20/0.1]

SVEY-SGDH1-HM-B-[0.2-20/0.1]

SVEY-SGDH1-HMSET-A-[0.2-30/0.1]

SVEY-SGDH1-HMSET-B-[0.2-30/0.1]

SVEY-SGDH1L-C-[0.2-50/0.1]

SVEY-SGDH1L-D-[0.2-50/0.1]

SVEY-SGDH1L-HA-C-[20-50/0.1]

SVEY-SGDH1L-HA-D-[20-50/0.1]

SVEY-SGDH1L-HASET-C-[0.2-30/0.1]

SVEY-SGDH1L-HASET-D-[0.2-30/0.1]

SVEY-SGDH1L-HM-C-[20-50/0.1]

SVEY-SGDH1L-HM-D-[20-50/0.1]

SVEY-SGDH1L-HMSET-C-[0.2-30/0.1]

SVEY-SGDH1L-HMSET-D-[0.2-30/0.1]

SVEY-SGDH2-A-[0.2-20/0.1]

SVEY-SGDH2-B-[0.2-20/0.1]

SVEY-SGDH2-HA-A-[0.2-20/0.1]

SVEY-SGDH2-HA-B-[0.2-20/0.1]

SVEY-SGDH2-HASET-A-[0.2-30/0.1]

SVEY-SGDH2-HASET-B-[0.2-30/0.1]

SVEY-SGDH2-HM-A-[0.2-20/0.1]

SVEY-SGDH2-HM-B-[0.2-20/0.1]

SVEY-SGDH2-HMSET-A-[0.2-30/0.1]

SVEY-SGDH2-HMSET-B-[0.2-30/0.1]

SVEY-SGDH2AL-A-[0.2-20/0.1]

SVEY-SGDH2AL-B-[0.2-20/0.1]

SVEY-SGDH2AL-HASET-A-[0.2-20/0.1]

SVEY-SGDH2AL-HASET-B-[0.2-20/0.1]

SVEY-SGDH2AL-HM-A-[0.2-20/0.1]

SVEY-SGDH2AL-HM-B-[0.2-20/0.1]

SVEY-SGDH2AL-HMSET-A-[0.2-20/0.1]

SVEY-SGDH2AL-HMSET-B-[0.2-20/0.1]

SVEY-SGDH2L-C-[0.2-50/0.1]

SVEY-SGDH2L-D-[0.2-50/0.1]

SVEY-SGDH2L-HA-C-[20-50/0.1]

SVEY-SGDH2L-HA-D-[20-50/0.1]

SVEY-SGDH2L-HASET-C-[0.2-30/0.1]

SVEY-SGDH2L-HASET-D-[0.2-30/0.1]

SVEY-SGDH2L-HM-C-[20-50/0.1]

SVEY-SGDH2L-HM-D-[20-50/0.1]

SVEY-SGDH2L-HMSET-C-[0.2-30/0.1]

SVEY-SGDH2L-HMSET-D-[0.2-30/0.1]

SVEY-SGDH2LAL-C-[0.2-20/0.1]

SVEY-SGDH2LAL-D-[0.2-20/0.1]

SVEY-SGDH2LAL-HASET-C-[0.2-20/0.1]

SVEY-SGDH2LAL-HASET-D-[0.2-20/0.1]

SVEY-SGDH2LAL-HM-C-[0.2-20/0.1]

SVEY-SGDH2LAL-HM-D-[0.2-20/0.1]

SVEY-SGDH2LAL-HMSET-C-[0.2-20/0.1]

SVEY-SGDH2LAL-HMSET-D-[0.2-20/0.1]

対応モータ

外形仕様

コネクタ形状

ケーブルタイプ

指定長

(m)

最小発注数量

【SGMAH□/SGMPH□】	両端加工済	ストレート	固定(シールド付)	0.2 ～ 20	1個
【SGMAH□/SGMPH□】	両端加工済	ストレート	可動(シールド付)	0.2 ～ 20	1個
【SGMAH□/SGMPH□】	モータ側切り落とし	-	固定(シールド付)	0.2 ～ 20	1個
【SGMAH□/SGMPH□】	モータ側切り落とし	-	可動(シールド付)	0.2 ～ 20	1個
【SGMAH□/SGMPH□】	モータ側切り落とし(モータ側コネクタセット)	ストレート	固定(シールド付)	0.2 ～ 30	1個
【SGMAH□/SGMPH□】	モータ側切り落とし(モータ側コネクタセット)	ストレート	可動(シールド付)	0.2 ～ 30	1個
【SGMAH□/SGMPH□】	アンプ側切り落とし	ストレート	固定(シールド付)	0.2 ～ 20	1個
【SGMAH□/SGMPH□】	アンプ側切り落とし	ストレート	可動(シールド付)	0.2 ～ 20	1個
【SGMAH□/SGMPH□】	アンプ側切り落とし(アンプ側コネクタセット)	ストレート	固定(シールド付)	0.2 ～ 30	1個
【SGMAH□/SGMPH□】	アンプ側切り落とし(アンプ側コネクタセット)	ストレート	可動(シールド付)	0.2 ～ 30	1個
【SGMAH□/SGMPH□】	両端加工済	ストレート	固定(シールド付)	0.2 ～ 50	1個
【SGMAH□/SGMPH□】	両端加工済	ストレート	可動(シールド付)	0.2 ～ 50	1個
【SGMAH□/SGMPH□】	モータ側切り落とし	-	固定(シールド付)	20 ～ 50	1個
【SGMAH□/SGMPH□】	モータ側切り落とし	-	可動(シールド付)	20 ～ 50	1個
【SGMAH□/SGMPH□】	モータ側切り落とし(モータ側コネクタセット)	ストレート	固定(シールド付)	0.2 ～ 30	1個
【SGMAH□/SGMPH□】	モータ側切り落とし(モータ側コネクタセット)	ストレート	可動(シールド付)	0.2 ～ 30	1個
【SGMAH□/SGMPH□】	アンプ側切り落とし	ストレート	固定(シールド付)	20 ～ 50	1個
【SGMAH□/SGMPH□】	アンプ側切り落とし	ストレート	可動(シールド付)	20 ～ 50	1個
【SGMAH□/SGMPH□】	アンプ側切り落とし(アンプ側コネクタセット)	ストレート	固定(シールド付)	0.2 ～ 30	1個
【SGMAH□/SGMPH□】	アンプ側切り落とし(アンプ側コネクタセット)	ストレート	可動(シールド付)	0.2 ～ 30	1個
【SGMSH□/SGMGH□】	両端加工済	ストレート	固定(シールド付)	0.2 ～ 20	1個
【SGMSH□/SGMGH□】	両端加工済	ストレート	可動(シールド付)	0.2 ～ 20	1個
【SGMSH□/SGMGH□】	モータ側切り落とし	-	固定(シールド付)	0.2 ～ 20	1個
【SGMSH□/SGMGH□】	モータ側切り落とし	-	可動(シールド付)	0.2 ～ 20	1個
【SGMSH□/SGMGH□】	モータ側切り落とし(モータ側コネクタセット)	ストレート	固定(シールド付)	0.2 ～ 30	1個
【SGMSH□/SGMGH□】	モータ側切り落とし(モータ側コネクタセット)	ストレート	可動(シールド付)	0.2 ～ 30	1個
【SGMSH□/SGMGH□】	アンプ側切り落とし	ストレート	固定(シールド付)	0.2 ～ 20	1個
【SGMSH□/SGMGH□】	アンプ側切り落とし	ストレート	可動(シールド付)	0.2 ～ 20	1個
【SGMSH□/SGMGH□】	アンプ側切り落とし(アンプ側コネクタセット)	ストレート	固定(シールド付)	0.2 ～ 30	1個
【SGMSH□/SGMGH□】	アンプ側切り落とし(アンプ側コネクタセット)	ストレート	可動(シールド付)	0.2 ～ 30	1個
【SGMSH□/SGMGH□】	両端加工済	アングル	固定(シールド付)	0.2 ～ 20	1個
【SGMSH□/SGMGH□】	両端加工済	アングル	可動(シールド付)	0.2 ～ 20	1個
【SGMSH□/SGMGH□】	モータ側切り落とし(モータ側コネクタセット)	アングル	固定(シールド付)	0.2 ～ 20	1個
【SGMSH□/SGMGH□】	モータ側切り落とし(モータ側コネクタセット)	アングル	可動(シールド付)	0.2 ～ 20	1個
【SGMSH□/SGMGH□】	アンプ側切り落とし	アングル	固定(シールド付)	0.2 ～ 20	1個
【SGMSH□/SGMGH□】	アンプ側切り落とし	アングル	可動(シールド付)	0.2 ～ 20	1個
【SGMSH□/SGMGH□】	アンプ側切り落とし(アンプ側コネクタセット)	アングル	固定(シールド付)	0.2 ～ 20	1個
【SGMSH□/SGMGH□】	アンプ側切り落とし(アンプ側コネクタセット)	アングル	可動(シールド付)	0.2 ～ 20	1個
【SGMSH□/SGMGH□】	両端加工済	ストレート	固定(シールド付)	0.2 ～ 50	1個
【SGMSH□/SGMGH□】	両端加工済	ストレート	可動(シールド付)	0.2 ～ 50	1個
【SGMSH□/SGMGH□】	モータ側切り落とし	-	固定(シールド付)	20 ～ 50	1個
【SGMSH□/SGMGH□】	モータ側切り落とし	-	可動(シールド付)	20 ～ 50	1個
【SGMSH□/SGMGH□】	モータ側切り落とし(モータ側コネクタセット)	ストレート	固定(シールド付)	0.2 ～ 30	1個
【SGMSH□/SGMGH□】	モータ側切り落とし(モータ側コネクタセット)	ストレート	可動(シールド付)	0.2 ～ 30	1個
【SGMSH□/SGMGH□】	アンプ側切り落とし	ストレート	固定(シールド付)	20 ～ 50	1個
【SGMSH□/SGMGH□】	アンプ側切り落とし	ストレート	可動(シールド付)	20 ～ 50	1個
【SGMSH□/SGMGH□】	アンプ側切り落とし(アンプ側コネクタセット)	ストレート	固定(シールド付)	0.2 ～ 30	1個
【SGMSH□/SGMGH□】	アンプ側切り落とし(アンプ側コネクタセット)	ストレート	可動(シールド付)	0.2 ～ 30	1個
【SGMSH□/SGMGH□】	両端加工済	アングル	固定(シールド付)	0.2 ～ 20	1個
【SGMSH□/SGMGH□】	両端加工済	アングル	可動(シールド付)	0.2 ～ 20	1個
【SGMSH□/SGMGH□】	モータ側切り落とし(モータ側コネクタセット)	アングル	固定(シールド付)	0.2 ～ 20	1個
【SGMSH□/SGMGH□】	モータ側切り落とし(モータ側コネクタセット)	アングル	可動(シールド付)	0.2 ～ 20	1個
【SGMSH□/SGMGH□】	アンプ側切り落とし	アングル	固定(シールド付)	0.2 ～ 20	1個
【SGMSH□/SGMGH□】	アンプ側切り落とし	アングル	可動(シールド付)	0.2 ～ 20	1個
【SGMSH□/SGMGH□】	アンプ側切り落とし(アンプ側コネクタセット)	アングル	固定(シールド付)	0.2 ～ 20	1個
【SGMSH□/SGMGH□】	アンプ側切り落とし(アンプ側コネクタセット)	アングル	可動(シールド付)	0.2 ～ 20	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目

詳細情報

基本情報

基本情報

安川電機 ΣII（SGDH）シリーズ対応。0.1m単位で長さ指定ができる自由長タイプのエンコーダケーブルです。アングルコネクタもラインナップ！

ご注意

SGMAH，SGMPH形防滴コネクタ付きケーブルの取り扱いはございません。
使用部材については、「安川電機㈱：ΣⅡシリーズユーザーズマニュアル」掲載の推奨部材を使用しております。（一部相当品使用）
標準タイプのケーブル長は20mまでとなります。20m以上必要な場合は長距離タイプをご選定下さい。
Aストークは5本までの注文となります。

アングルタイプもラインナップ！
●「片端切り落とし＋相手側コネクタセット」が大好評！
●固定用ケーブル・可動用ケーブルの選択が可能です。

結線・線色ページ >>こちら
部材ページ >>こちら

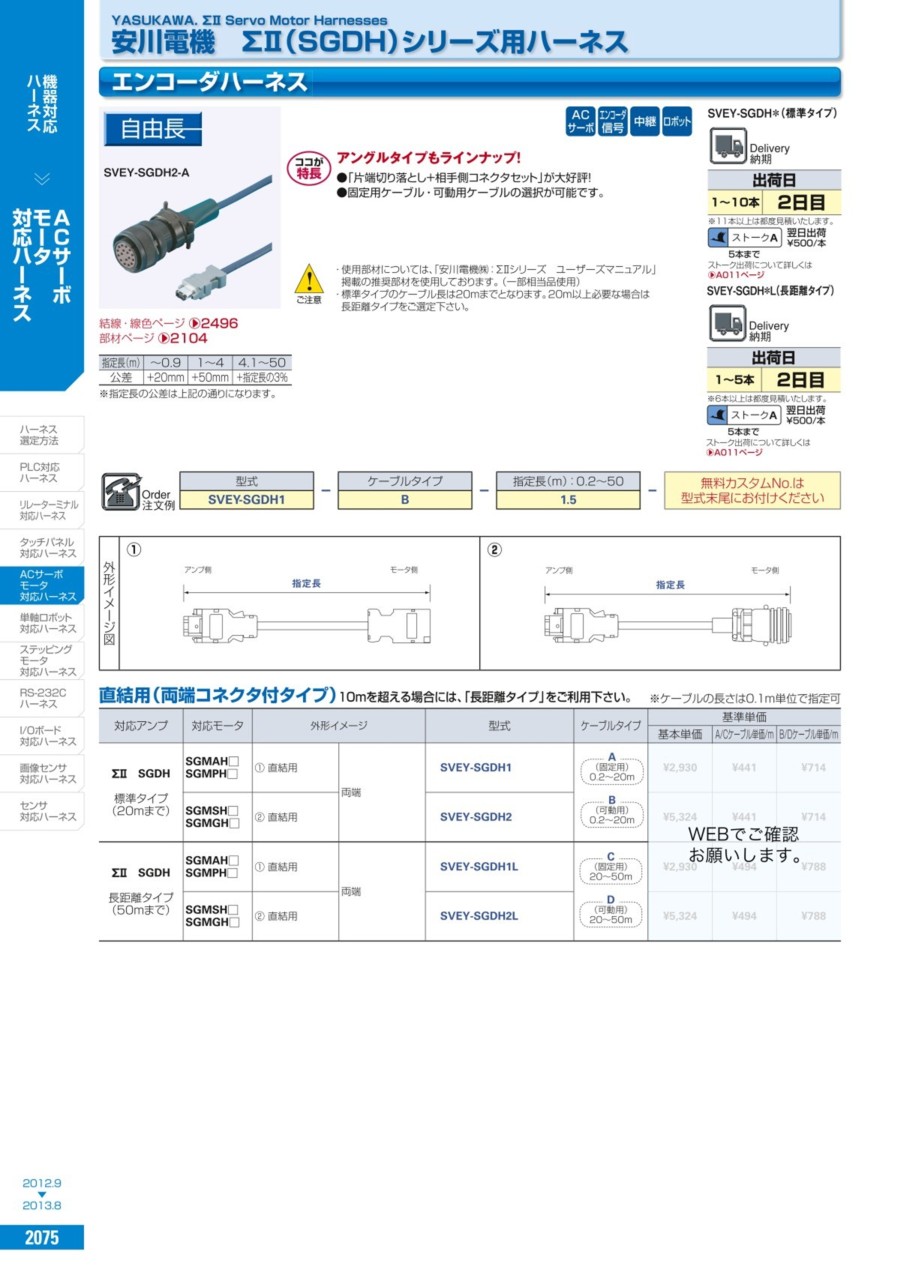

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
