ACサーボモータ対応電源/ブレーキケーブル（SVPM-J3HF□）

4.7

平均満足度4.7

この商品のレビューをみる（12件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

【新商品】ACサーボモータ対応ケーブル（エンコーダー/電源/延長/ブレーキ用）

通常価格(税別)： 2,375円 (税込価格：2,613円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

光ファイバーケーブル（NWCF-DCV□/NWCF-CCV□）

通常価格(税別)： 4,820円 (税込価格：5,302円)

通常出荷日：3 日目～

三菱電機 J4／J3／JNシリーズ対応。0.1ｍ単位で長さ指定ができる自由長タ...

詳細情報を確認する

規格・仕様：

中継
ロボット
ACサーボ
モータ電源
モータブレーキ

ご注意

商品と完全互換性のある、コストダウン可能な新商品が発売となりました。
　是非こちらより、商品詳細ページをご確認下さい。
【販売終了案内】
以下に記載の型番は、2025年3月末にて販売終了予定です。本件に対するお問い合わせは本ページ右上の『エレクトロニクス部品技術窓口』のチャット・お問合せフォームからお願いします。
【販売終了型番】　SVPM-J3HF7BAL-B、SVPM-J3HF7BAL-HM-B、SVPM-J3HF7B-B、SVPM-J3HF7B-HM-B
※推奨代替品はございません。
【ケーブル部材変更のお知らせ】型番：SVPM-J3HF7B-A/SVPM-J3HF7B-HM-A/SVPM-J3HF7BAL-A/SVPM-J3HF7BAL-HM-Aのケーブル部材を変更いたしました。詳細はこちらをご確認ください。
【部材変更のお知らせ】2021年7月5日出荷分以降、一部型番の部材（コネクタ）を変更致します。詳細はこちらをご確認ください。
使用部材については、「三菱電機（株）：MR-J3□Aサーボアンプ技術資料集」掲載の推奨部材を使用しております。
（一部相当品使用）
ケーブル長は30mまでとなります。
*1のケーブルはブレーキケーブルのみになりますので、電線ケーブルと合わせてご使用ください。
シールド付ケーブル（C･D）を選定された場合、シールド処理（アース線）はアンプ側のみとなります。
SVPM-J3HF8-Bはクランプ内にケーブルが収まらないため、シース剥き後、チューブの上からクランプしております。
Aストークは5本までの注文となります。

選定サポート情報：ハーネス

未確定：候補が159型番あります。

商品仕様
型番リスト
詳細情報

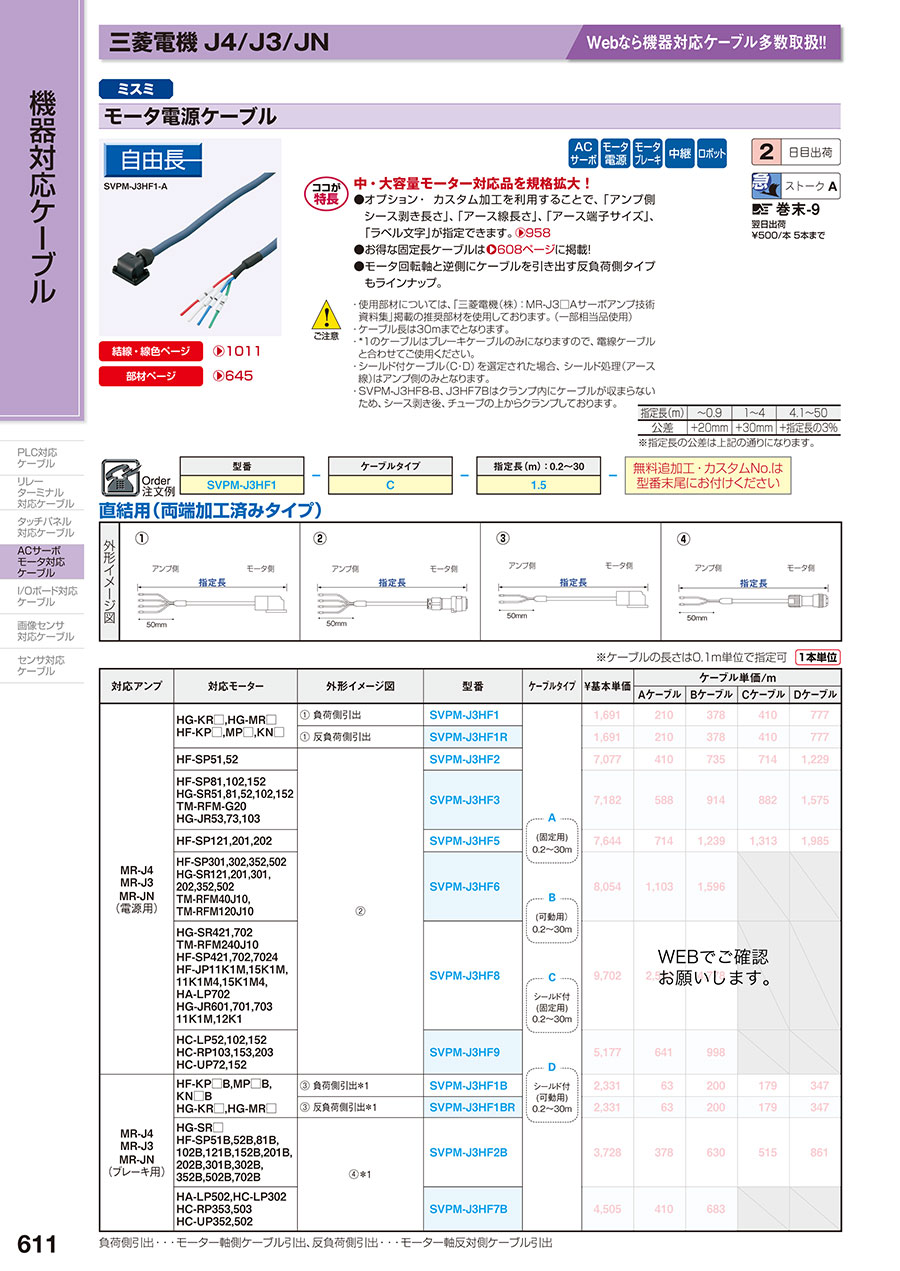

カタログ

商品仕様

新企画品のご案内(本商品と完全互換)

【コストダウンをご検討の方へ】
25年6月より、同性能でよりお求めやすくなった新商品の発売を開始しました。
最大▲60％のコストダウンが可能な同等商品です。ぜひ、こちらからご参照ください。

【新商品】ACサーボモータ対応ケーブル（エンコーダー/電源/ブレーキ用）

< 製品特徴 >
・対応機器：　三菱電機J4/J3/JNシリーズ対応
・価格：　　　20個以上のご注文で既存品から最大▲60%OFF
・納期：　　　17時までのご注文で当日出荷可能

製品仕様

・ケーブル曲げ半径はケーブル仕上がり外径の約6倍となります。
・負荷側と反負荷側の違いに関しましては以下となります。
負荷側：ケーブル引出し方向がモータ軸方向にケーブルが引き出されます。
反負荷側：ケーブル引出し方向がモータ軸と反対方向にケーブルが引き出されます。

部材情報

結線・線色情報

以下ボタンをクリックいただくと、対応規格表に移動します。

J4シリーズ
仕様から選定

J4シリーズ
メーカ-型番から選定

J3シリーズ
仕様から選定

J4シリーズ　両端加工済タイプ

対応アンプ	対応モータ	外形イメージ	ケーブル引き出し方向	コネクタ形状	ケーブルタイプ別型番				指定長（m）
					固定用（シールド無）	可動用（シールド無）	固定用（シールド付）	可動用（シールド付）
MR-J4-□ 電源用	HG-KR□ HG-MR□		負荷側	ストレート	SVPM-J3HF1-A	SVPM-J3HF1-B	SVPM-J3HF1-C	SVPM-J3HF1-D	0.2～30 0.1ｍ単位
			反負荷側		SVPM-J3HF1R-A	SVPM-J3HF1R-B	SVPM-J3HF1R-C	SVPM-J3HF1R-D
	HG-SR51,52,81,102,152 HG-JR53,73,103		負荷側		SVPM-J3HF3-A	SVPM-J3HF3-B	SVPM-J3HF3-C	SVPM-J3HF3-D
	HG-SR121,201,301,202,352,502				SVPM-J3HF6-A	SVPM-J3HF6-B	取り扱いなし	取り扱いなし
	HG-RR353, 503, HG-UR352, 502				SVPM-J3HF7-A	SVPM-J3HF7-B	SVPM-J3HF7-C	SVPM-J3HF7-D
	HG-SR421,702 HG-JR601,701,703				SVPM-J3HF8-A	SVPM-J3HF8-B	取り扱いなし	取り扱いなし
	HG-RR103,153,203				SVPM-J3HF9-A	SVPM-J3HF9-B	取り扱いなし	取り扱いなし
MR-J4-□ ブレーキ用	HＧ-KR□B HG-MR□B		負荷側※1	ストレート	SVPM-J3HF1B-A	SVPM-J3HF1B-B	SVPM-J3HF1B-C	SVPM-J3HF1B-D	0.2～30 0.1ｍ単位
			反負荷側※1		SVPM-J3HF1BR-A	SVPM-J3HF1BR-B	SVPM-J3HF1BR-C	SVPM-J3HF1BR-D
	HG-SR□B		負荷側※1		SVPM-J3HF2B-A	SVPM-J3HF2B-B	SVPM-J3HF2B-C	SVPM-J3HF2B-D

※1ケーブルはブレーキケーブルのみになりますので、電源ケーブルと合わせてご使用ください。

J4シリーズ　中継タイプ※中継用はモータ側中継用、アンプ側中継用セットでご使用ください。

対応アンプ	対応モータ	外形イメージ	ケーブル引き出し方向	中継コネクタ　タイプ	ケーブル仕様	型番	指定長（m）
					可動用（シールド無）
MR-J4-□ 電源中継用	HG-KR/MR 053,13,23,43,73	モータ側中継用	負荷側	ナイロンコネクタモータ側 (5557-04R-210) アンプ側 (5559-04P-210)	シース：ネイビー 300V(105℃) AWG18 4C 部材詳細	SVPM-J3HF1M-B	0.3～5 0.1ｍ単位
			反負荷側			SVPM-J3HF1RM-B
		アンプ側中継用	-		シース：ネイビー 600V(80℃) AWG16 4C 部材詳細	SVPM-J3HF1L-B	0.2～50 0.1ｍ単位総ケーブル長は50m以内でご使用ください。※2 ※HG-KR73の場合、総ケーブル長は25m以内、 HG-MR73の場合、総ケーブル長は20m以内でご使用ください。※2
		モータ側中継用	負荷側	ネジロック堅牢コネクタモータ側 RM15WTPZ-4P(71) アンプ側 RM15WTJZ-4S(81)	シース：ネイビー 300V(105℃) AWG19 4C 部材詳細	SVPM-J3HF1MW-B	0.3～5 0.1ｍ単位
		アンプ側中継用	-		シース：ネイビー 600V(80℃) AWG16 4C 部材詳細	SVPM-J3HF1LW-B	0.2～50 0.1ｍ単位総ケーブル長は50m以内でご使用ください。※2 ※HG-KR73の場合、総ケーブル長は25m以内、 HG-MR73の場合、総ケーブル長は20m以内でご使用ください。※2
MR-J4-□ ブレーキ中継用	HG-KR☐ HG-MR□	モータ側中継用	負荷側※1	ナイロンコネクタモータ側 (5557-02R-210) アンプ側 (5559-02P-210)	シース：ネイビー 150V(80℃） AWG21 2C 部材詳細	SVPM-J3HF1BM-B	0.3～10 0.1ｍ単位
			反負荷側※1			SVPM-J3HF1BRM-B
		アンプ側中継用	-※1		シース：ネイビー 600V(80℃) AWG16 2C 部材詳細	SVPM-J3HF1BL-B	0.2～50 0.1ｍ単位総ケーブル長は50m以内でご使用ください。※2
		モータ側中継用	負荷側※1	ワンタッチロック堅牢コネクタモータ側 CMV1-CR2P-S アンプ側 CM10-SP2S-L(D6)(R1)	シース：ネイビー 150V(80℃） AWG21 2C 部材詳細	SVPM-J3HF1BMW-B	0.3～10 0.1ｍ単位
			反負荷側※1			SVPM-J3HF1BRMW-B
		アンプ側中継用	-※1		シース：ネイビー 600V(80℃) AWG16 2C 部材詳細	SVPM-J3HF1BLW-B	0.2～40 0.1ｍ単位総ケーブル長は40m以内でご使用ください。※2

※1ケーブルはブレーキケーブルのみになりますので、電源ケーブルと合わせてご使用ください。
※2　動作保証は記載長さ以内となります。

J4シリーズ　片端切落しタイプ

対応アンプ	対応モータ	外形イメージ	ケーブル引き出し方向	コネクタ形状	ケーブルタイプ別型番				指定長（m）
					固定用（シールド無）	可動用（シールド無）	固定用（シールド付）	可動用（シールド付）
MR-J4-□ 電源用	HＧ-KR□ HG-MR□	直結用アンプ側切落し	負荷側	ストレート	SVPM-J3HF1-HM-A	SVPM-J3HF1-HM-B	SVPM-J3HF1-HM-C	SVPM-J3HF1-HM-D	0.2～30 0.1ｍ単位
			反負荷側		SVPM-J3HF1R-HM-A	SVPM-J3HF1R-HM-B	SVPM-J3HF1R-HM-C	SVPM-J3HF1R-HM-D
	HG-SR51,81,52, 102,152 HG-JR53,73,103	直結用アンプ側切落し	負荷側		SVPM-J3HF3-HM-A	SVPM-J3HF3-HM-B	SVPM-J3HF3-HM-C	SVPM-J3HF3-HM-D
	HG-SR121,201, 301,202,352, 502				SVPM-J3HF6-HM-A	SVPM-J3HF6-HM-B	取り扱いなし	取り扱いなし
	HG-RR353, 503, HG-UR352, 502				SVPM-J3HF7-HM-A	SVPM-J3HF7-HM-B	SVPM-J3HF7-HM-C	SVPM-J3HF7-HM-D
	HG-SR421, 702				SVPM-J3HF8-HM-A	SVPM-J3HF8-HM-B	取り扱いなし	取り扱いなし
	HG-RR103, 153,203				SVPM-J3HF9-HM-A	SVPM-J3HF9-HM-B	取り扱いなし	取り扱いなし
MR-J4-□ ブレーキ用	HG-KR□B HG-MR□B	直結用アンプ側切落し	負荷側※		SVPM-J3HF1B-HM-A	SVPM-J3HF1B-HM-B	SVPM-J3HF1B-HM-C	SVPM-J3HF1B-HM-D	0.2～30 0.1ｍ単位
			反負荷側※		SVPM-J3HF1BR-HM-A	SVPM-J3HF1BR-HM-B	SVPM-J3HF1BR-HM-C	SVPM-J3HF1BR-HM-D
	HG-SR□B	直結用アンプ側切落し	負荷側※		SVPM-J3HF2B-HM-A	SVPM-J3HF2B-HM-B	SVPM-J3HF2B-HM-C	SVPM-J3HF2B-HM-D

※ケーブルはブレーキケーブルのみになりますので、電源ケーブルと合わせてご使用ください。

J4シリーズ　両端加工済/片側切落しアングルタイプ

対応アンプ	対応モータ	外形イメージ		ケーブル引き出し方向	コネクタ形状	ケーブルタイプ別型番				指定長（m）
対応アンプ	対応モータ	外形イメージ		ケーブル引き出し方向	コネクタ形状	固定用（シールド無）	可動用（シールド無）	固定用（シールド付）	可動用（シールド付）	指定長（m）
MR-J4-□ 電源用	HG-JR53, 73, 103 HG-SR51, 81, 52, 102, 152		直結用	負荷側	アングル	SVPM-J3HF3AL-A	SVPM-J3HF3AL-B	SVPM-J3HF3AL-C	SVPM-J3HF3AL-D	0.2～30 0.1ｍ単位
	HG-JR53, 73, 103 HG-SR51, 81, 52, 102, 152		片側切落し			SVPM-J3HF3AL-HM-A	SVPM-J3HF3AL-HM-B	SVPM-J3HF3AL-HM-C	SVPM-J3HF3AL-HM-D
	HG-SR121, 201, 202, 301, 352, 502		直結用			SVPM-J3HF6AL-A	SVPM-J3HF6AL-B	取り扱いなし	取り扱いなし
	HG-SR121, 201, 202, 301, 352, 502		片側切落し			SVPM-J3HF6AL-HM-A	SVPM-J3HF6AL-HM-B	取り扱いなし	取り扱いなし
	HG-RR353, 503, HG-UR352, 502		直結用			SVPM-J3HF7AL-A	SVPM-J3HF7AL-B	SVPM-J3HF7AL-C	SVPM-J3HF7AL-D
	HG-RR353, 503, HG-UR352, 502		片側切落し			SVPM-J3HF7AL-HM-A	SVPM-J3HF7AL-HM-B	SVPM-J3HF7AL-HM-C	SVPM-J3HF7AL-HM-D
	HG-SR421, 702		直結用			SVPM-J3HF8AL-A	SVPM-J3HF8AL-B	取り扱いなし	取り扱いなし
	HG-SR421, 702		片側切落し			SVPM-J3HF8AL-HM-A	SVPM-J3HF8AL-HM-B	取り扱いなし	取り扱いなし
	HG-RR103, 153, 203		直結用			SVPM-J3HF9AL-A	SVPM-J3HF9AL-B	取り扱いなし	取り扱いなし
	HG-RR103, 153, 203		片側切落し			SVPM-J3HF9AL-HM-A	SVPM-J3HF9AL-HM-B	取り扱いなし	取り扱いなし
MR-J4-□ ブレーキ用	HG-SR□B		直結用※	負荷側	アングル	SVPM-J3HF2BAL-A	SVPM-J3HF2BAL-B	SVPM-J3HF2BAL-C	SVPM-J3HF2BAL-D	0.2～30 0.1ｍ単位
MR-J4-□ ブレーキ用	HG-SR□B		片側切落し※	負荷側	アングル	SVPM-J3HF2BAL-HM-A	SVPM-J3HF2BAL-HM-B	SVPM-J3HF2BAL-HM-C	SVPM-J3HF2BAL-HM-D	0.2～30 0.1ｍ単位

※ケーブルはブレーキケーブルのみになりますので、電源ケーブルと合わせてご使用ください。

J4シリーズ　両端加工済タイプ

対応モータ	ミスミ型番	指定長（ｍ） 0.1ｍ単位指定可	外形イメージ図
HG-KR□ HG-MR□	SVPM-J3HF1-A	0.2～30
	SVPM-J3HF1-B
	SVPM-J3HF1R-A
	SVPM-J3HF1R-B
	SVPM-J3HF1-C
	SVPM-J3HF1-D
	SVPM-J3HF1R-C
	SVPM-J3HF1R-D
HG-SR51,81,52, 102152 HG-JR53,73,103	SVPM-J3HF3-A
	SVPM-J3HF3-B
	SVPM-J3HF3-C
	SVPM-J3HF3-D
HG-SR121,201, 301,202,352, 502	SVPM-J3HF6-A
HG-SR121,201, 301,202,352, 502	SVPM-J3HF6-B
HG-RR353, 503, HG-UR352, 502	SVPM-J3HF7-A
	SVPM-J3HF7-B
	SVPM-J3HF7-C
	SVPM-J3HF7-D
HG-SR421,702	SVPM-J3HF8-A
HG-SR421,702	SVPM-J3HF8-B
HG-RR103, 153203	SVPM-J3HF9-A
HG-RR103, 153203	SVPM-J3HF9-B
HG-KR□B HG-MR□B	SVPM-J3HF1B-A
	SVPM-J3HF1B-B
	SVPM-J3HF1B-C
	SVPM-J3HF1B-D
	SVPM-J3HF1BR-A
	SVPM-J3HF1BR-B
	SVPM-J3HF1BR-C
	SVPM-J3HF1BR-D
HG-SR□B	SVPM-J3HF2B-A
	SVPM-J3HF2B-B
	SVPM-J3HF2B-C
	SVPM-J3HF2B-D

J4シリーズ　中継タイプ※中継用はモータ側中継用、アンプ側中継用セットでご使用ください。

対応モータ	ミスミ型番 (可動ケーブル)	指定長（m） 0.1ｍ単位指定可	外形イメージ図
HG-KR/MR 053,13,23,43,73	SVPM-J3HF1M-B	0.3～5
	SVPM-J3HF1RM-B	0.3～5
	SVPM-J3HF1L-B	0.2～50 ※2　※3
	SVPM-J3HF1MW-B	0.3～5
	SVPM-J3HF1LW-B	0.2～50 ※2　※3
HG-KR☐ HG-MR□	SVPM-J3HF1BM-B	0.3～10
	SVPM-J3HF1BRM-B	0.3～10
	SVPM-J3HF1BL-B	0.2～50 ※2
	SVPM-J3HF1BMW-B	0.3～10
	SVPM-J3HF1BRMW-B	0.3～10
	SVPM-J3HF1BLW-B	0.2～40 ※4

※2　総ケーブル長は50m以内でご使用ください
※3　HG-KR73の場合、総ケーブル長は25m以内、HG-MR73の場合、総ケーブル長は20m以内でご使用ください
※4　総ケーブル長は40m以内でご使用ください

J4シリーズ　両端加工済

対応モータ	ミスミ型番	指定長（ｍ） 0.1ｍ単位指定可	外形イメージ図
HG-JR53, 73, 103 HG-SR51, 81, 52, 102, 152	SVPM-J3HF3AL-A	0.2～30
	SVPM-J3HF3AL-B
	SVPM-J3HF3AL-C
	SVPM-J3HF3AL-D
HG-SR121, 201, 202, 301, 352, 502	SVPM-J3HF6AL-A
	SVPM-J3HF6AL-B
HG-RR353, 503, HG-UR352, 502	SVPM-J3HF7AL-A
	SVPM-J3HF7AL-B
HG-SR421, 702	SVPM-J3HF8AL-A
	SVPM-J3HF8AL-B
HG-RR103, 153, 203	SVPM-J3HF9AL-A
	SVPM-J3HF9AL-B
HG-SR□B	SVPM-J3HF2BAL-A
	SVPM-J3HF2BAL-B

J3シリーズ両端加工済タイプ

対応アンプ	対応モータ	外形イメージ	ケーブル引き出し方向	コネクタ形状	ケーブルタイプ別型番				指定長（m）
					固定用（シールド無）	可動用（シールド無）	固定用（シールド付）	可動用（シールド付）
MR-J3-□	HF-KP□ HF-MP□ HF-KN□		負荷側	ストレート	SVPM-J3HF1-A	SVPM-J3HF1-B	SVPM-J3HF1-C	SVPM-J3HF1-D	0.2～30 0.1ｍ単位
			反負荷側		SVPM-J3HF1R-A	SVPM-J3HF1R-B	SVPM-J3HF1R-C	SVPM-J3HF1R-D
	HF-SP51,HF-SP52		負荷側		SVPM-J3HF2-A	SVPM-J3HF2-B	SVPM-J3HF2-C	SVPM-J3HF2-D
	HF-SP81,102,152				SVPM-J3HF3-A	SVPM-J3HF3-B	SVPM-J3HF3-C	SVPM-J3HF3-D
	HF-SP121,201,202				SVPM-J3HF5-A	SVPM-J3HF5-B	SVPM-J3HF5-C	SVPM-J3HF5-D
	HF-SP301,302,352,502				SVPM-J3HF6-A	SVPM-J3HF6-B	取り扱いなし	取り扱いなし
	HC-LP302 HC-RP353, 503 HC-UP352, 502 HA-LP502				SVPM-J3HF7-A	SVPM-J3HF7-B	SVPM-J3HF7-C	SVPM-J3HF7-D
	HF-SP421,702,7024 HA-LP702				SVPM-J3HF8-A	SVPM-J3HF8-B	取り扱いなし	取り扱いなし
	HC-LP52,102,152 HC-RP103,153,203 HC-UP72,152				SVPM-J3HF9-A	SVPM-J3HF9-B	取り扱いなし	取り扱いなし
MR-J3-□ ブレーキ用	HF-KP□B HF-MP□B HF-KN□B	両端加工	負荷側	ストレート	SVPM-J3HF1B-A	SVPM-J3HF1B-B	SVPM-J3HF1B-C	SVPM-J3HF1B-D	0.2～30 0.1ｍ単位
			反負荷側		SVPM-J3HF1BR-A	SVPM-J3HF1BR-B	SVPM-J3HF1BR-C	SVPM-J3HF1BR-D
	HF-SP51B,52B,81B, 102B,121B,152B, 201B,202B,301B,302B, 352B,502B,702B	両端加工	負荷側		SVPM-J3HF2B-A	SVPM-J3HF2B-B	SVPM-J3HF2B-C	SVPM-J3HF2B-D
	HA-LP502,HC-LP302 HC-RP353,503 HC-UP352,502		反負荷側		SVPM-J3HF7B-A	SVPM-J3HF7B-B	取り扱いなし	取り扱いなし

J3シリーズ　中継タイプ※中継用はモータ側中継用、アンプ側中継用セットでご使用ください。

対応アンプ	対応モータ	外形イメージ	ケーブル引き出し方向	中継コネクタタイプ	ケーブル仕様	型番	指定長（m）
					可動用（シールド無）
MR-J3-□ 電源中継用	HF-KN/KP/MP 053,13,23,43,73	モータ側中継用	負荷側	ナイロンコネクタモータ側 (5557-04R-210) アンプ側 (5559-04P-210)	シース：ネイビー 300V(105℃) AWG18 4C 部材詳細	SVPM-J3HF1M-B	0.3～5 0.1ｍ単位
			反負荷側			SVPM-J3HF1RM-B
		アンプ側中継用	-		シース：ネイビー 600V(80℃) AWG16 4C 部材詳細	SVPM-J3HF1L-B	0.2～50 0.1ｍ単位総ケーブル長は50m以内でご使用ください。※2 ※HF-KP73の場合、総ケーブル長は25m以内、 HF-MP73の場合、総ケーブル長は20m以内でご使用ください。※2
		モータ側中継用	負荷側	ネジロック堅牢コネクタモータ側 RM15WTPZ-4P(71) アンプ側 RM15WTJZ-4S(81)	シース：ネイビー 300V(105℃) AWG19 4C 部材詳細	SVPM-J3HF1MW-B	0.3～5 0.1ｍ単位
		アンプ側中継用	-		シース：ネイビー 600V(80℃) AWG16 4C 部材詳細	SVPM-J3HF1LW-B	0.2～50 0.1ｍ単位総ケーブル長は50m以内でご使用ください。※2 ※HF-KP73の場合、総ケーブル長は25m以内、 HF-MP73の場合、総ケーブル長は20m以内でご使用ください。※2
MR-J3-□ ブレーキ中継用	HF-KN☐ HF-KP☐ HF-MP☐	モータ側中継用	負荷側※1	ナイロンコネクタモータ側 (5557-02R-210) アンプ側 (5559-02P-210)	シース：ネイビー 150V(80℃） AWG21 2C 部材詳細	SVPM-J3HF1BM-B	0.3～10 0.1ｍ単位
			反負荷側※1			SVPM-J3HF1BRM-B
		アンプ側中継用	-※1		シース：ネイビー 600V(80℃) AWG16 2C 部材詳細	SVPM-J3HF1BL-B	0.2～50 0.1ｍ単位総ケーブル長は50m以内でご使用ください。※2
		モータ側中継用	負荷側※1	ワンタッチロック堅牢コネクタモータ側 CMV1-CR2P-S アンプ側 CM10-SP2S-L(D6)(R1)	シース：ネイビー 150V(80℃） AWG21 2C 部材詳細	SVPM-J3HF1BMW-B	0.3～10 0.1ｍ単位
			反負荷側※1			SVPM-J3HF1BRMW-B
		アンプ側中継用	-※1		シース：ネイビー 600V(80℃) AWG16 2C 部材詳細	SVPM-J3HF1BLW-B	0.2～40 0.1ｍ単位総ケーブル長は40m以内でご使用ください。※2

※1ケーブルはブレーキケーブルのみになりますので、電源ケーブルと合わせてご使用ください。
※2　動作保証は記載長さ以内となります。

J3シリーズ片端切落しタイプ

対応アンプ	対応モータ	外形イメージ	ケーブル引き出し方向	コネクタ形状	ケーブルタイプ別型番				指定長（m）
					固定用（シールド無）	可動用（シールド無）	固定用（シールド付）	可動用（シールド付）
MR-J3-□ 電源用	HF-KP□ HF-MP□ HF-KN□	アンプ側切落し	負荷側	ストレート	SVPM-J3HF1-HM-A	SVPM-J3HF1-HM-B	SVPM-J3HF1-HM-C	SVPM-J3HF1-HM-D	0.2～30 0.1ｍ単位
			反負荷側		SVPM-J3HF1R-HM-A	SVPM-J3HF1R-HM-B	SVPM-J3HF1R-HM-C	SVPM-J3HF1R-HM-D
	HF-SP51,52	アンプ側切落し	負荷側		SVPM-J3HF2-HM-A	SVPM-J3HF2-HM-B	SVPM-J3HF2-HM-C	SVPM-J3HF2-HM-D
	HF-SP81,102,152				SVPM-J3HF3-HM-A	SVPM-J3HF3-HM-B	SVPM-J3HF3-HM-C	SVPM-J3HF3-HM-D
	HF-SP121,201,202				SVPM-J3HF5-HM-A	SVPM-J3HF5-HM-B	SVPM-J3HF5-HM-C	SVPM-J3HF5-HM-D
	HF-SP301,302, 352,502				SVPM-J3HF6-HM-A	SVPM-J3HF6-HM-B	取り扱いなし	取り扱いなし
	HC-LP302 HC-RP353, 503 HC-UP352, 502 HA-LP502				SVPM-J3HF7-HM-A	SVPM-J3HF7-HM-B	SVPM-J3HF7-HM-C	SVPM-J3HF7-HM-D
	HA-LP702 HF-SP421,702,7024				SVPM-J3HF8-HM-A	SVPM-J3HF8-HM-B	取り扱いなし	取り扱いなし
	HC-LP52,102,152 HC-RP103,153,203 HC-UP72,152				SVPM-J3HF9-HM-A	SVPM-J3HF9-HM-B	取り扱いなし	取り扱いなし
	HC-LP202,302,502 HC-RP353,503 HC-UP202,352,502				SVPM-J3HF10-HM-A	SVPM-J3HF10-HM-B	取り扱いなし	取り扱いなし
MR-J3-□ ブレーキ用	HF-KP□B HF-MP□B HF-KN□B	アンプ側切落し	負荷側		SVPM-J3HF1B-HM-A	SVPM-J3HF1B-HM-B	SVPM-J3HF1B-HM-C	SVPM-J3HF1B-HM-D	0.2～30 0.1ｍ単位
			反負荷側		SVPM-J3HF1BR-HM-A	SVPM-J3HF1BR-HM-B	SVPM-J3HF1BR-HM-C	SVPM-J3HF1BR-HM-D
	HF-SP51B,52B,81B, 102B,121B,152B,201B, 202B,301B,302B, 352B,502B,702B	アンプ側切落し	負荷側		SVPM-J3HF2B-HM-A	SVPM-J3HF2B-HM-B	SVPM-J3HF2B-HM-C	SVPM-J3HF2B-HM-D
	HA-LP502,HC-LP302 HC-RP353,503 HC-UP352,502				SVPM-J3HF7B-HM-A	SVPM-J3HF7B-HM-B	取り扱いなし	取り扱いなし

J3シリーズ両端加工済/片側切落しアングルタイプ

対応アンプ	対応モータ	外形イメージ		ケーブル引き出し方向	コネクタ形状	ケーブルタイプ別型番				指定長（m）
対応アンプ	対応モータ	外形イメージ		ケーブル引き出し方向	コネクタ形状	固定用（シールド無）	可動用（シールド無）	固定用（シールド付）	可動用（シールド付）	指定長（m）
MR-J3-□	HF-SP51 HF-SP52		両端加工	負荷側	アングル	SVPM-J3HF2AL-A	SVPM-J3HF2AL-B	SVPM-J3HF2AL-C	SVPM-J3HF2AL-D	0.2～30 0.1ｍ単位
	HF-SP51 HF-SP52		アンプ側切落し			SVPM-J3HF2AL-HM-A	SVPM-J3HF2AL-HM-B	SVPM-J3HF2AL-HM-C	SVPM-J3HF2AL-HM-D
	HF-SP81 ,102,152		両端加工			SVPM-J3HF3AL-A	SVPM-J3HF3AL-B	SVPM-J3HF3AL-C	SVPM-J3HF3AL-D
	HF-SP81 ,102,152		アンプ側切落し			SVPM-J3HF3AL-HM-A	SVPM-J3HF3AL-HM-B	SVPM-J3HF3AL-HM-C	SVPM-J3HF3AL-HM-D
	HF-SP121 ,201,202		両端加工			SVPM-J3HF5AL-A	SVPM-J3HF5AL-B	SVPM-J3HF5AL-C	SVPM-J3HF5AL-D
	HF-SP121 ,201,202		アンプ側切落し			SVPM-J3HF5AL-HM-A	SVPM-J3HF5AL-HM-B	SVPM-J3HF5AL-HM-C	SVPM-J3HF5AL-HM-D
	HF-SP301 ,302,352,502		両端加工			SVPM-J3HF6AL-A	SVPM-J3HF6AL-B	取り扱いなし	取り扱いなし
	HF-SP301 ,302,352,502		アンプ側切落し			SVPM-J3HF6AL-HM-A	SVPM-J3HF6AL-HM-B	取り扱いなし	取り扱いなし
	HC-LP302 HC-RP353, 503 HC-UP352, 502 HA-LP502		両端加工			SVPM-J3HF7AL-A	SVPM-J3HF7AL-B	SVPM-J3HF7AL-C	SVPM-J3HF7AL-D
	HC-LP302 HC-RP353, 503 HC-UP352, 502 HA-LP502		アンプ側切落し			SVPM-J3HF7AL-HM-A	SVPM-J3HF7AL-HM-B	SVPM-J3HF7AL-HM-C	SVPM-J3HF7AL-HM-D
	HA-LP702 HF-SP421 ,702,7024		両端加工			SVPM-J3HF8AL-A	SVPM-J3HF8AL-B	取り扱いなし	取り扱いなし
	HA-LP702 HF-SP421 ,702,7024		アンプ側切落し			SVPM-J3HF8AL-HM-A	SVPM-J3HF8AL-HM-B	取り扱いなし	取り扱いなし
	HC-LP52,102 ,152 HC-UP72,152		両端加工			SVPM-J3HF9AL-A	SVPM-J3HF9AL-B	取り扱いなし	取り扱いなし
	HC-LP52,102 ,152 HC-UP72,152		アンプ側切落し			SVPM-J3HF9AL-HM-A	SVPM-J3HF9AL-HM-B	取り扱いなし	取り扱いなし
	HC-LP202,302, HC-RP353,503 HC-UP202 ,352,502 HA-LP502,702B		両端加工			SVPM-J3HF10AL-A	SVPM-J3HF10AL-B	取り扱いなし	取り扱いなし
	HC-LP202,302, HC-RP353,503 HC-UP202 ,352,502 HA-LP502,702B		アンプ側切落し			SVPM-J3HF10AL-HM-A	SVPM-J3HF10AL-HM-B	取り扱いなし	取り扱いなし
MR-J3-□ ブレーキ	HF-SP51B ,52B,81B, 102B,121B ,152B,201B ,202B,301B ,302B,352B ,502B		両端加工	負荷側	アングル	SVPM-J3HF2BAL-A	SVPM-J3HF2BAL-B	SVPM-J3HF2BAL-C	SVPM-J3HF2BAL-D	0.2～30 0.1ｍ単位
			アンプ側切落し			SVPM-J3HF2BAL-HM-A	SVPM-J3HF2BAL-HM-B	SVPM-J3HF2BAL-HM-C	SVPM-J3HF2BAL-HM-D
	HA-LP502B,302B HC-RP353B,503B HC-UP352B,502B		両端加工			SVPM-J3HF7BAL-A	SVPM-J3HF7BAL-B	取り扱いなし	取り扱いなし
	HA-LP502B,302B HC-RP353B,503B HC-UP352B,502B		アンプ側切落し			SVPM-J3HF7BAL-HM-A	SVPM-J3HF7BAL-HM-B	取り扱いなし	取り扱いなし

追加オプションサービスフェライトコア部材型番

型番	フェライトコア型番
SVPM-J3HF1-A	ATC-0731
SVPM-J3HF1-B	ATC-0731
SVPM-J3HF1-C	ATC-0930
SVPM-J3HF1-D	ATC-0930
SVPM-J3HF1B-A	ATC-0530
SVPM-J3HF1B-B	ATC-0530
SVPM-J3HF1B-C	ATC-0731
SVPM-J3HF1B-D	ATC-0731
SVPM-J3HF2-A	ATC-1330
SVPM-J3HF2-B
SVPM-J3HF2-C
SVPM-J3HF2-D
SVPM-J3HF2B-A
SVPM-J3HF2B-B
SVPM-J3HF2B-C
SVPM-J3HF2B-D
SVEM-J3HF1-A	ATC-0731
SVEM-J3HF1-B	ATC-0930
SVEM-J3HF1L-C20-C
SVEM-J3HF1L-D20-D
SVEM-J3HF1M-A
SVEM-J3HF1M-B	ATC-0731
SVEM-J3HF2L-C	ATC-0930
SVEM-J3HF2L-D
SVEM-J3HF2M-A

型番リスト

表示件数

型番

SVPM-J3HF1-A-[0.2-30/0.1]

SVPM-J3HF1-B-[0.2-30/0.1]

SVPM-J3HF1-C-[0.2-30/0.1]

SVPM-J3HF1-D-[0.2-30/0.1]

SVPM-J3HF1-HM-A-[0.2-30/0.1]

SVPM-J3HF1-HM-B-[0.2-30/0.1]

SVPM-J3HF1-HM-C-[0.2-30/0.1]

SVPM-J3HF1-HM-D-[0.2-30/0.1]

SVPM-J3HF1B-A-[0.2-30/0.1]

SVPM-J3HF1B-B-[0.2-30/0.1]

SVPM-J3HF1B-C-[0.2-30/0.1]

SVPM-J3HF1B-D-[0.2-30/0.1]

SVPM-J3HF1B-HM-A-[0.2-30/0.1]

SVPM-J3HF1B-HM-B-[0.2-30/0.1]

SVPM-J3HF1B-HM-C-[0.2-30/0.1]

SVPM-J3HF1B-HM-D-[0.2-30/0.1]

SVPM-J3HF1BL-B-[0.2-50/0.1]

SVPM-J3HF1BLW-B-[0.2-40/0.1]

SVPM-J3HF1BM-B-[0.3-10/0.1]

SVPM-J3HF1BMW-B-[0.3-10/0.1]

SVPM-J3HF1BR-A-[0.2-30/0.1]

SVPM-J3HF1BR-B-[0.2-30/0.1]

SVPM-J3HF1BR-C-[0.2-30/0.1]

SVPM-J3HF1BR-D-[0.2-30/0.1]

SVPM-J3HF1BR-HM-A-[0.2-30/0.1]

SVPM-J3HF1BR-HM-B-[0.2-30/0.1]

SVPM-J3HF1BR-HM-C-[0.2-30/0.1]

SVPM-J3HF1BR-HM-D-[0.2-30/0.1]

SVPM-J3HF1BRM-B-[0.3-10/0.1]

SVPM-J3HF1BRMW-B-[0.3-10/0.1]

注文停止中

SVPM-J3HF1L-B-[0.2-50/0.1]

注文停止中

SVPM-J3HF1LW-B-[0.2-50/0.1]

SVPM-J3HF1M-B-[0.3-5/0.1]

SVPM-J3HF1MW-B-[0.3-5/0.1]

SVPM-J3HF1R-A-[0.2-30/0.1]

SVPM-J3HF1R-B-[0.2-30/0.1]

SVPM-J3HF1R-C-[0.2-30/0.1]

SVPM-J3HF1R-D-[0.2-30/0.1]

SVPM-J3HF1R-HM-A-[0.2-30/0.1]

SVPM-J3HF1R-HM-B-[0.2-30/0.1]

SVPM-J3HF1R-HM-C-[0.2-30/0.1]

SVPM-J3HF1R-HM-D-[0.2-30/0.1]

SVPM-J3HF1RM-B-[0.3-5/0.1]

SVPM-J3HF2-A-[0.2-30/0.1]

SVPM-J3HF2-B-[0.2-30/0.1]

SVPM-J3HF2-C-[0.2-30/0.1]

SVPM-J3HF2-D-[0.2-30/0.1]

SVPM-J3HF2-HM-A-[0.2-30/0.1]

SVPM-J3HF2-HM-B-[0.2-30/0.1]

SVPM-J3HF2-HM-C-[0.2-30/0.1]

SVPM-J3HF2-HM-D-[0.2-30/0.1]

SVPM-J3HF2AL-A-[0.2-30/0.1]

SVPM-J3HF2AL-B-[0.2-30/0.1]

SVPM-J3HF2AL-C-[0.2-30/0.1]

SVPM-J3HF2AL-D-[0.2-30/0.1]

SVPM-J3HF2AL-HM-A-[0.2-30/0.1]

SVPM-J3HF2AL-HM-B-[0.2-30/0.1]

SVPM-J3HF2AL-HM-C-[0.2-30/0.1]

SVPM-J3HF2AL-HM-D-[0.2-30/0.1]

SVPM-J3HF2B-A-[0.2-30/0.1]

対応機器メーカー

対応機器シリーズ

用途

対応モータ

外形仕様

コネクタ形状

ケーブルタイプ

ケーブル仕上り外径

(mm)

指定長

(m)

RoHS?

最小発注数量

三菱電機製対応	三菱電機 J3シリーズ / 三菱電機 J4シリーズ / 三菱電機 JNシリーズ	電源用	【HG-KR□/HG-MR□/HF-KP□/HF-MP□/HF-KN□】	両端加工済	アングル	固定(シールドなし)	6.3	0.2 ～ 30	10	1個
三菱電機製対応	三菱電機 J3シリーズ / 三菱電機 J4シリーズ / 三菱電機 JNシリーズ	電源用	【HG-KR□/HG-MR□/HF-KP□/HF-MP□/HF-KN□】	両端加工済	アングル	可動(シールドなし)	6.5	0.2 ～ 30	10	1個
三菱電機製対応	三菱電機 J3シリーズ / 三菱電機 J4シリーズ / 三菱電機 JNシリーズ	電源用	【HG-KR□/HG-MR□/HF-KP□/HF-MP□/HF-KN□】	両端加工済	アングル	固定(シールド付)	8.5	0.2 ～ 30	10	1個
三菱電機製対応	三菱電機 J3シリーズ / 三菱電機 J4シリーズ / 三菱電機 JNシリーズ	電源用	【HG-KR□/HG-MR□/HF-KP□/HF-MP□/HF-KN□】	両端加工済	アングル	可動(シールド付)	8.7	0.2 ～ 30	10	1個
三菱電機製対応	三菱電機 J3シリーズ / 三菱電機 J4シリーズ / 三菱電機 JNシリーズ	電源用	【HG-KR□/HG-MR□/HF-KP□/HF-MP□/HF-KN□】	アンプ側切り落とし	アングル	固定(シールドなし)	6.3	0.2 ～ 30	10	1個
三菱電機製対応	三菱電機 J3シリーズ / 三菱電機 J4シリーズ / 三菱電機 JNシリーズ	電源用	【HG-KR□/HG-MR□/HF-KP□/HF-MP□/HF-KN□】	アンプ側切り落とし	アングル	可動(シールドなし)	6.5	0.2 ～ 30	10	1個
三菱電機製対応	三菱電機 J3シリーズ / 三菱電機 J4シリーズ / 三菱電機 JNシリーズ	電源用	【HG-KR□/HG-MR□/HF-KP□/HF-MP□/HF-KN□】	アンプ側切り落とし	アングル	固定(シールド付)	8.5	0.2 ～ 30	10	1個
三菱電機製対応	三菱電機 J3シリーズ / 三菱電機 J4シリーズ / 三菱電機 JNシリーズ	電源用	【HG-KR□/HG-MR□/HF-KP□/HF-MP□/HF-KN□】	アンプ側切り落とし	アングル	可動(シールド付)	8.7	0.2 ～ 30	10	1個
三菱電機製対応	三菱電機 J3シリーズ / 三菱電機 J4シリーズ / 三菱電機 JNシリーズ	ブレーキ用	【HG-KR□B/HG-MR□B/HF-KP□B/HF-MP□B/HF-KN□B】	両端加工済	アングル	固定(シールドなし)	4.8	0.2 ～ 30	10	1個
三菱電機製対応	三菱電機 J3シリーズ / 三菱電機 J4シリーズ / 三菱電機 JNシリーズ	ブレーキ用	【HG-KR□B/HG-MR□B/HF-KP□B/HF-MP□B/HF-KN□B】	両端加工済	アングル	可動(シールドなし)	4.6	0.2 ～ 30	10	1個
三菱電機製対応	三菱電機 J3シリーズ / 三菱電機 J4シリーズ / 三菱電機 JNシリーズ	ブレーキ用	【HG-KR□B/HG-MR□B/HF-KP□B/HF-MP□B/HF-KN□B】	両端加工済	アングル	固定(シールド付)	5.8	0.2 ～ 30	10	1個
三菱電機製対応	三菱電機 J3シリーズ / 三菱電機 J4シリーズ / 三菱電機 JNシリーズ	ブレーキ用	【HG-KR□B/HG-MR□B/HF-KP□B/HF-MP□B/HF-KN□B】	両端加工済	アングル	可動(シールド付)	5.2	0.2 ～ 30	10	1個
三菱電機製対応	三菱電機 J3シリーズ / 三菱電機 J4シリーズ / 三菱電機 JNシリーズ	ブレーキ用	【HG-KR□B/HG-MR□B/HF-KP□B/HF-MP□B/HF-KN□B】	アンプ側切り落とし	アングル	固定(シールドなし)	4.8	0.2 ～ 30	10	1個
三菱電機製対応	三菱電機 J3シリーズ / 三菱電機 J4シリーズ / 三菱電機 JNシリーズ	ブレーキ用	【HG-KR□B/HG-MR□B/HF-KP□B/HF-MP□B/HF-KN□B】	アンプ側切り落とし	アングル	可動(シールドなし)	4.6	0.2 ～ 30	10	1個
三菱電機製対応	三菱電機 J3シリーズ / 三菱電機 J4シリーズ / 三菱電機 JNシリーズ	ブレーキ用	【HG-KR□B/HG-MR□B/HF-KP□B/HF-MP□B/HF-KN□B】	アンプ側切り落とし	アングル	固定(シールド付)	5.8	0.2 ～ 30	10	1個
三菱電機製対応	三菱電機 J3シリーズ / 三菱電機 J4シリーズ / 三菱電機 JNシリーズ	ブレーキ用	【HG-KR□B/HG-MR□B/HF-KP□B/HF-MP□B/HF-KN□B】	アンプ側切り落とし	アングル	可動(シールド付)	5.2	0.2 ～ 30	10	1個
三菱電機製対応	三菱電機 J3シリーズ / 三菱電機 J4シリーズ / 三菱電機 JNシリーズ	ブレーキ用	【HG-KR☐/HG-MR□/HF-KN□/HF-KP□/HF-MP□】	アンプ側中継用	中継コネクタナイロン	可動(シールドなし)	7.1	0.2 ～ 50	10	1個
三菱電機製対応	三菱電機 J3シリーズ / 三菱電機 J4シリーズ / 三菱電機 JNシリーズ	ブレーキ用	【HG-KR☐/HG-MR□/HF-KN□/HF-KP□/HF-MP□】	アンプ側中継用	中継コネクタワンタッチロック式	可動(シールドなし)	10.3	0.2 ～ 40	-	1個
三菱電機製対応	三菱電機 J3シリーズ / 三菱電機 J4シリーズ / 三菱電機 JNシリーズ	ブレーキ用	【HG-KR☐/HG-MR□/HF-KN□/HF-KP□/HF-MP□】	モータ側中継用	中継コネクタナイロン	可動(シールドなし)	4.6	0.3 ～ 10	10	1個
三菱電機製対応	三菱電機 J3シリーズ / 三菱電機 J4シリーズ / 三菱電機 JNシリーズ	ブレーキ用	【HG-KR☐/HG-MR□/HF-KN□/HF-KP□/HF-MP□】	モータ側中継用	中継コネクタワンタッチロック式	可動(シールドなし)	4.6	0.3 ～ 10	-	1個
三菱電機製対応	三菱電機 J3シリーズ / 三菱電機 J4シリーズ / 三菱電機 JNシリーズ	ブレーキ用	【HG-KR□B/HG-MR□B/HF-KP□B/HF-MP□B/HF-KN□B】	両端加工済(反負荷側)	アングル	固定(シールドなし)	4.8	0.2 ～ 30	10	1個
三菱電機製対応	三菱電機 J3シリーズ / 三菱電機 J4シリーズ / 三菱電機 JNシリーズ	ブレーキ用	【HG-KR□B/HG-MR□B/HF-KP□B/HF-MP□B/HF-KN□B】	両端加工済(反負荷側)	アングル	可動(シールドなし)	4.6	0.2 ～ 30	10	1個
三菱電機製対応	三菱電機 J3シリーズ / 三菱電機 J4シリーズ / 三菱電機 JNシリーズ	ブレーキ用	【HG-KR□B/HG-MR□B/HF-KP□B/HF-MP□B/HF-KN□B】	両端加工済(反負荷側)	アングル	固定(シールド付)	5.8	0.2 ～ 30	10	1個
三菱電機製対応	三菱電機 J3シリーズ / 三菱電機 J4シリーズ / 三菱電機 JNシリーズ	ブレーキ用	【HG-KR□B/HG-MR□B/HF-KP□B/HF-MP□B/HF-KN□B】	両端加工済(反負荷側)	アングル	可動(シールド付)	5.2	0.2 ～ 30	10	1個
三菱電機製対応	三菱電機 J3シリーズ / 三菱電機 J4シリーズ / 三菱電機 JNシリーズ	ブレーキ用	【HG-KR□B/HG-MR□B/HF-KP□B/HF-MP□B/HF-KN□B】	アンプ側切り落とし(反負荷側)	アングル	固定(シールドなし)	4.8	0.2 ～ 30	10	1個
三菱電機製対応	三菱電機 J3シリーズ / 三菱電機 J4シリーズ / 三菱電機 JNシリーズ	ブレーキ用	【HG-KR□B/HG-MR□B/HF-KP□B/HF-MP□B/HF-KN□B】	アンプ側切り落とし(反負荷側)	アングル	可動(シールドなし)	4.6	0.2 ～ 30	10	1個
三菱電機製対応	三菱電機 J3シリーズ / 三菱電機 J4シリーズ / 三菱電機 JNシリーズ	ブレーキ用	【HG-KR□B/HG-MR□B/HF-KP□B/HF-MP□B/HF-KN□B】	アンプ側切り落とし(反負荷側)	アングル	固定(シールド付)	5.8	0.2 ～ 30	10	1個
三菱電機製対応	三菱電機 J3シリーズ / 三菱電機 J4シリーズ / 三菱電機 JNシリーズ	ブレーキ用	【HG-KR□B/HG-MR□B/HF-KP□B/HF-MP□B/HF-KN□B】	アンプ側切り落とし(反負荷側)	アングル	可動(シールド付)	5.2	0.2 ～ 30	10	1個
三菱電機製対応	三菱電機 J3シリーズ / 三菱電機 J4シリーズ / 三菱電機 JNシリーズ	ブレーキ用	【HG-KR☐/HG-MR□/HF-KN□/HF-KP□/HF-MP□】	モータ側中継用(反負荷)	中継コネクタナイロン	可動(シールドなし)	4.6	0.3 ～ 10	10	1個
三菱電機製対応	三菱電機 J3シリーズ / 三菱電機 J4シリーズ / 三菱電機 JNシリーズ	ブレーキ用	【HG-KR☐/HG-MR□/HF-KN□/HF-KP□/HF-MP□】	モータ側中継用(反負荷)	中継コネクタワンタッチロック式	可動(シールドなし)	4.6	0.3 ～ 10	-	1個
三菱電機製対応	三菱電機 J3シリーズ / 三菱電機 J4シリーズ / 三菱電機 JNシリーズ	電源用	【HG-KR/HG-MR/HF-KN/HF-KP/HF-MP053,13,23,43,73】	アンプ側中継用	中継コネクタナイロン	可動(シールドなし)	8.0	0.2 ～ 50	10	1個
三菱電機製対応	三菱電機 J3シリーズ / 三菱電機 J4シリーズ / 三菱電機 JNシリーズ	電源用	【HG-KR/HG-MR/HF-KN/HF-KP/HF-MP053,13,23,43,73】	アンプ側中継用	中継コネクタネジロック式	可動(シールドなし)	7.2	0.2 ～ 50	10	1個
三菱電機製対応	三菱電機 J3シリーズ / 三菱電機 J4シリーズ / 三菱電機 JNシリーズ	電源用	【HG-KR/HG-MR/HF-KN/HF-KP/HF-MP053,13,23,43,73】	モータ側中継用	中継コネクタナイロン	可動(シールドなし)	6.5	0.3 ～ 5	10	1個
三菱電機製対応	三菱電機 J3シリーズ / 三菱電機 J4シリーズ / 三菱電機 JNシリーズ	電源用	【HG-KR/HG-MR/HF-KN/HF-KP/HF-MP053,13,23,43,73】	モータ側中継用	中継コネクタネジロック式	可動(シールドなし)	6.4	0.3 ～ 5	10	1個
三菱電機製対応	三菱電機 J3シリーズ / 三菱電機 J4シリーズ / 三菱電機 JNシリーズ	電源用	【HG-KR□/HG-MR□/HF-KP□/HF-MP□/HF-KN□】	両端加工済(反負荷側)	アングル	固定(シールドなし)	6.3	0.2 ～ 30	10	1個
三菱電機製対応	三菱電機 J3シリーズ / 三菱電機 J4シリーズ / 三菱電機 JNシリーズ	電源用	【HG-KR□/HG-MR□/HF-KP□/HF-MP□/HF-KN□】	両端加工済(反負荷側)	アングル	可動(シールドなし)	6.5	0.2 ～ 30	10	1個
三菱電機製対応	三菱電機 J3シリーズ / 三菱電機 J4シリーズ / 三菱電機 JNシリーズ	電源用	【HG-KR□/HG-MR□/HF-KP□/HF-MP□/HF-KN□】	両端加工済(反負荷側)	アングル	固定(シールド付)	8.5	0.2 ～ 30	10	1個
三菱電機製対応	三菱電機 J3シリーズ / 三菱電機 J4シリーズ / 三菱電機 JNシリーズ	電源用	【HG-KR□/HG-MR□/HF-KP□/HF-MP□/HF-KN□】	両端加工済(反負荷側)	アングル	可動(シールド付)	8.7	0.2 ～ 30	10	1個
三菱電機製対応	三菱電機 J3シリーズ / 三菱電機 J4シリーズ / 三菱電機 JNシリーズ	電源用	【HG-KR□/HG-MR□/HF-KP□/HF-MP□/HF-KN□】	アンプ側切り落とし(反負荷側)	アングル	固定(シールドなし)	6.3	0.2 ～ 30	10	1個
三菱電機製対応	三菱電機 J3シリーズ / 三菱電機 J4シリーズ / 三菱電機 JNシリーズ	電源用	【HG-KR□/HG-MR□/HF-KP□/HF-MP□/HF-KN□】	アンプ側切り落とし(反負荷側)	アングル	可動(シールドなし)	6.5	0.2 ～ 30	10	1個
三菱電機製対応	三菱電機 J3シリーズ / 三菱電機 J4シリーズ / 三菱電機 JNシリーズ	電源用	【HG-KR□/HG-MR□/HF-KP□/HF-MP□/HF-KN□】	アンプ側切り落とし(反負荷側)	アングル	固定(シールド付)	8.5	0.2 ～ 30	10	1個
三菱電機製対応	三菱電機 J3シリーズ / 三菱電機 J4シリーズ / 三菱電機 JNシリーズ	電源用	【HG-KR□/HG-MR□/HF-KP□/HF-MP□/HF-KN□】	アンプ側切り落とし(反負荷側)	アングル	可動(シールド付)	8.7	0.2 ～ 30	10	1個
三菱電機製対応	三菱電機 J3シリーズ / 三菱電機 J4シリーズ / 三菱電機 JNシリーズ	電源用	【HG-KR/HG-MR/HF-KN/HF-KP/HF-MP053,13,23,43,73】	モータ側中継用(反負荷)	中継コネクタナイロン	可動(シールドなし)	6.5	0.3 ～ 5	10	1個
三菱電機製対応	三菱電機 J3シリーズ / 三菱電機 J4シリーズ / 三菱電機 JNシリーズ	電源用	【HF-SP51,52】	両端加工済	ストレート	固定(シールドなし)	11.2	0.2 ～ 30	10	1個
三菱電機製対応	三菱電機 J3シリーズ / 三菱電機 J4シリーズ / 三菱電機 JNシリーズ	電源用	【HF-SP51,52】	両端加工済	ストレート	可動(シールドなし)	11.7	0.2 ～ 30	10	1個
三菱電機製対応	三菱電機 J3シリーズ / 三菱電機 J4シリーズ / 三菱電機 JNシリーズ	電源用	【HF-SP51,52】	両端加工済	ストレート	固定(シールド付)	11.9	0.2 ～ 30	10	1個
三菱電機製対応	三菱電機 J3シリーズ / 三菱電機 J4シリーズ / 三菱電機 JNシリーズ	電源用	【HF-SP51,52】	両端加工済	ストレート	可動(シールド付)	12.4	0.2 ～ 30	10	1個
三菱電機製対応	三菱電機 J3シリーズ / 三菱電機 J4シリーズ / 三菱電機 JNシリーズ	電源用	【HF-SP51,52】	アンプ側切り落とし	ストレート	固定(シールドなし)	11.2	0.2 ～ 30	10	1個
三菱電機製対応	三菱電機 J3シリーズ / 三菱電機 J4シリーズ / 三菱電機 JNシリーズ	電源用	【HF-SP51,52】	アンプ側切り落とし	ストレート	可動(シールドなし)	11.7	0.2 ～ 30	10	1個
三菱電機製対応	三菱電機 J3シリーズ / 三菱電機 J4シリーズ / 三菱電機 JNシリーズ	電源用	【HF-SP51,52】	アンプ側切り落とし	ストレート	固定(シールド付)	11.9	0.2 ～ 30	10	1個
三菱電機製対応	三菱電機 J3シリーズ / 三菱電機 J4シリーズ / 三菱電機 JNシリーズ	電源用	【HF-SP51,52】	アンプ側切り落とし	ストレート	可動(シールド付)	12.4	0.2 ～ 30	10	1個
三菱電機製対応	三菱電機 J3シリーズ / 三菱電機 J4シリーズ / 三菱電機 JNシリーズ	電源用	【HF-SP51,52】	両端加工済	アングル	固定(シールドなし)	11.2	0.2 ～ 30	10	1個
三菱電機製対応	三菱電機 J3シリーズ / 三菱電機 J4シリーズ / 三菱電機 JNシリーズ	電源用	【HF-SP51,52】	両端加工済	アングル	可動(シールドなし)	11.7	0.2 ～ 30	10	1個
三菱電機製対応	三菱電機 J3シリーズ / 三菱電機 J4シリーズ / 三菱電機 JNシリーズ	電源用	【HF-SP51,52】	両端加工済	アングル	固定(シールド付)	11.9	0.2 ～ 30	10	1個
三菱電機製対応	三菱電機 J3シリーズ / 三菱電機 J4シリーズ / 三菱電機 JNシリーズ	電源用	【HF-SP51,52】	両端加工済	アングル	可動(シールド付)	12.4	0.2 ～ 30	10	1個
三菱電機製対応	三菱電機 J3シリーズ / 三菱電機 J4シリーズ / 三菱電機 JNシリーズ	電源用	【HF-SP51,52】	アンプ側切り落とし	アングル	固定(シールドなし)	11.2	0.2 ～ 30	10	1個
三菱電機製対応	三菱電機 J3シリーズ / 三菱電機 J4シリーズ / 三菱電機 JNシリーズ	電源用	【HF-SP51,52】	アンプ側切り落とし	アングル	可動(シールドなし)	11.7	0.2 ～ 30	10	1個
三菱電機製対応	三菱電機 J3シリーズ / 三菱電機 J4シリーズ / 三菱電機 JNシリーズ	電源用	【HF-SP51,52】	アンプ側切り落とし	アングル	固定(シールド付)	11.9	0.2 ～ 30	10	1個
三菱電機製対応	三菱電機 J3シリーズ / 三菱電機 J4シリーズ / 三菱電機 JNシリーズ	電源用	【HF-SP51,52】	アンプ側切り落とし	アングル	可動(シールド付)	12.4	0.2 ～ 30	10	1個
三菱電機製対応	三菱電機 J3シリーズ / 三菱電機 J4シリーズ / 三菱電機 JNシリーズ	ブレーキ用	【HG-SR□B/HF-SP51B,52B,81B,102B,121B,152B,201B,202B,301B,302B,352B,502B,702B】	両端加工済	ストレート	固定(シールドなし)	9.9	0.2 ～ 30	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目

基本情報

基本情報

三菱電機 J4／J3／JNシリーズ対応。0.1ｍ単位で長さ指定ができる自由長タイプの電源、ブレーキケーブルです。モータ回転軸と逆側にケーブルを引き出す反負荷側タイプもラインナップ。取り外しが便利な中継タイプもご用意。

ご注意

商品と完全互換性のある、コストダウン可能な新商品が発売となりました。
　是非こちらより、商品詳細ページをご確認下さい。
【販売終了案内】
以下に記載の型番は、2025年3月末にて販売終了予定です。本件に対するお問い合わせは本ページ右上の『エレクトロニクス部品技術窓口』のチャット・お問合せフォームからお願いします。
【販売終了型番】　SVPM-J3HF7BAL-B、SVPM-J3HF7BAL-HM-B、SVPM-J3HF7B-B、SVPM-J3HF7B-HM-B
※推奨代替品はございません。
【ケーブル部材変更のお知らせ】型番：SVPM-J3HF7B-A/SVPM-J3HF7B-HM-A/SVPM-J3HF7BAL-A/SVPM-J3HF7BAL-HM-Aのケーブル部材を変更いたしました。詳細はこちらをご確認ください。
【部材変更のお知らせ】2021年7月5日出荷分以降、一部型番の部材（コネクタ）を変更致します。詳細はこちらをご確認ください。
使用部材については、「三菱電機（株）：MR-J3□Aサーボアンプ技術資料集」掲載の推奨部材を使用しております。
（一部相当品使用）
ケーブル長は30mまでとなります。
*1のケーブルはブレーキケーブルのみになりますので、電線ケーブルと合わせてご使用ください。
シールド付ケーブル（C･D）を選定された場合、シールド処理（アース線）はアンプ側のみとなります。
SVPM-J3HF8-Bはクランプ内にケーブルが収まらないため、シース剥き後、チューブの上からクランプしております。
Aストークは5本までの注文となります。

カタログ

商品TOP

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

日東工業
【穴加工対応】CH形ボックス（防塵パッキン付）
日東工業品　WEB加工始めました<br>WEB上で設計、即注文可能<br>最短2日目出荷
日東工業
【穴加工対応】RA形制御盤キャビネット（水切構造、防塵・防水パッキン付）フカサ200mm
日東工業品　WEB加工始めました<br>WEB上で設計、即注文可能<br>最短2日目出荷

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ACサーボモータ対応電源/ブレーキケーブル（SVPM-J3HF□）のレビュー

4.7平均満足度：4.712件のレビュー

星5
75%
星4
25%
星3
0%
星2
0%
星1
0%

製品に使用しました。

満足度：5.02016/03/22

シース剥きの長さが指定出来ると便利だと提案したところ快く引き受けて頂きました。製作現場での作業短縮に役立っています。

7人が参考にしています。

J4シリーズの配線に

満足度：5.02018/05/25

純正品に比べて、固定用でもケーブルが柔らかいきがするので取り回しがしやすい。長さも選べて安いとなると、お客さんからの...もっと読む

4人が参考にしています。

J4シリーズ

満足度：4.02016/12/21

純正の定尺売りより、長さを細かく指定できるところが助かります。ケーブルタイプも選べるのでよいです。

4人が参考にしています。

一軸アクチュエータ用モータで使用

満足度：5.02017/10/24

メーカーカタログでは大容量モータのケーブルは販売していないため今までは内製していたが、容量や長さの種類が増えると部品調達...もっと読む

3人が参考にしています。

製造機械への取付け

満足度：5.02022/08/22

下請けの電気屋さんに頼まれて注文。電気屋さんが言うには納期も早く金額も安いので。との事でした。

2人が参考にしています。

12件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品 ACサーボモータ対応電源/ブレーキケーブル（SVPM-J3HF□）	ACサーボモータ対応エンコーダケーブル（SVEM-J3HF□）	MELSERVO-J4シリーズサーボモータ電源ケーブル	MELSERVO-J3シリーズサーボモータ電源ケーブル（直結タイプ）	ACサーボモータ対応電源/ブレーキ/エンコーダケーブル（SVPM-J3W□/SVEM-J3W□）	MELSERVO-J3シリーズエンコーダケーブル
メーカー	ミスミ	ミスミ	三菱電機	三菱電機	ミスミ	三菱電機
通常価格	-	-	8,031円 -	2,568円 -	-	4,912円 -
通常出荷日	2日目〜	2日目	5日目	在庫品1日目〜	2日目	在庫品1日目〜
