●ミスミオリジナル専用工具、または、市販のプライヤーで簡単に結線ができます
（特に6芯8芯の結線には、ミスミオリジナル工具をお奨めいたします）。
●電線被覆剥きは不要です。
●適合電線範囲を8色のコネクタカバーで識別しています。
●中継用、基板実装用、分岐アダプタを取り揃えました。
●端子、本体、カバーが一体構造なため管理が容易です。
●基盤タイプ3芯・4芯は鉛フリーです。
エレクトロニクス部品技術窓口
絞り込み条件
未確定：候補が12型番あります。
極数
~mm- 3
- 4
- 6
- 8
CAD
- 2D
出荷日
- すべて
- 当日出荷可能

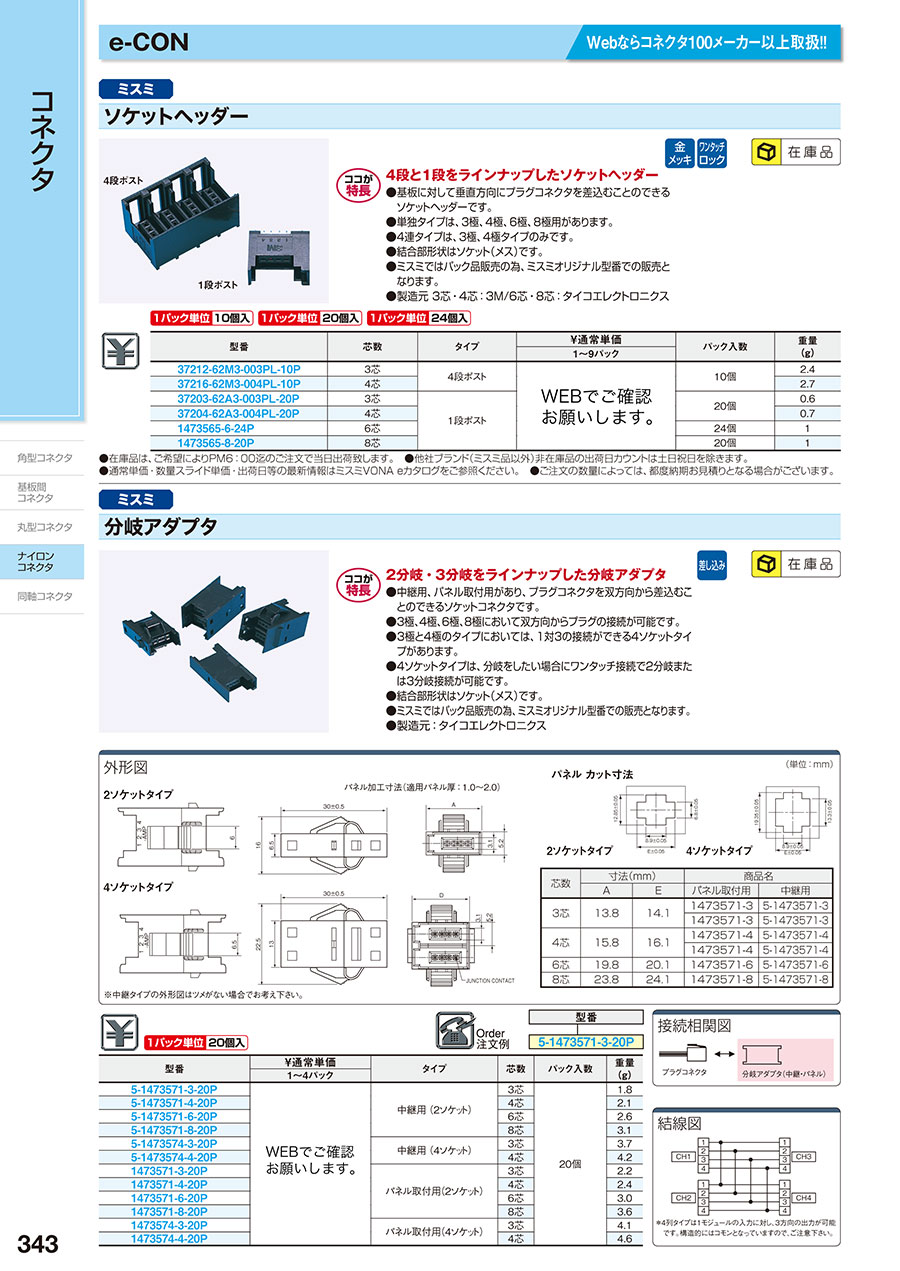

e-CON 分岐アダプタ【20個入り】
- 数量スライド割引
- 当日出荷可能
- 通常単価(税別)
- 6,096円～14,028円
- 税込単価
- 6,706円～15,431円
タイコエレクトロニクスアンプ(現：TE)製。2分岐・3分岐をラインナップした分...
詳細情報を確認する未確定：候補が12型番あります。
商品仕様
規格表
| 型式 |
| 5-1473571-3-20P |
| 1パック単位 | 20個入 |
| 型番 | タイプ | 芯数 | パック入数 | 重量 （g） |
| 5-1473571-3-20P | 中継用 （2ソケット） | 3芯 | 20個 | 1.8 |
| 5-1473571-4-20P | 4芯 | 2.1 | ||
| 5-1473571-6-20P | 6芯 | 2.6 | ||
| 5-1473571-8-20P | 8芯 | 3.1 | ||
| 5-1473574-3-20P | 中継用 （4ソケット） | 3芯 | 3.7 | |
| 5-1473574-4-20P | 4芯 | 4.2 | ||
| 1473571-3-20P | パネル取付用（2ソケット） | 3芯 | 2.2 | |
| 1473571-4-20P | 4芯 | 2.4 | ||
| 1473571-6-20P | 6芯 | 3.0 | ||
| 1473571-8-20P | 8芯 | 3.6 | ||
| 1473574-3-20P | パネル取付用（4ソケット） | 3芯 | 4.1 | |
| 1473574-4-20P | 4芯 | 4.6 |
新価格 適用開始時期に関しては >>0101ページ
概要仕様
外形図| （単位：mm） | |
| 2ソケットタイプ | パネル加工寸法（適用パネル厚：1.0～2.0） |
 | |
| 4ソケットタイプ | |
 | |
| パネルカット寸法 | |
 |  |
| 2ソケットタイプ | 4ソケットタイプ |
| 芯数 | 寸法（mm） | 商品名 | ||
| A | E | パネル取付用 | 中継用 | |
| 3芯 | 13.8 | 14.1 | 1473571-3 | 5-1473571-3 |
| 1473571-3 | 5-1473571-3 | |||
| 4芯 | 15.8 | 16.1 | 1473571-4 | 5-1473571-4 |
| 1473571-4 | 5-1473571-4 | |||
| 6芯 | 19.8 | 20.1 | 1473571-6 | 5-1473571-6 |
| 8芯 | 23.8 | 24.1 | 1473571-8 | 5-1473571-8 |
接続相関図
 |
結線図
 |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
6,138円 ( 6,752円 ) | 在庫品1日目当日出荷可能 |
7,100円 ( 7,810円 ) | 在庫品1日目当日出荷可能 |
11,568円 ( 12,725円 ) | 在庫品1日目当日出荷可能 |
14,028円 ( 15,431円 ) | 在庫品1日目当日出荷可能 |
9,234円 ( 10,157円 ) | 在庫品1日目当日出荷可能 |
10,533円 ( 11,586円 ) | 在庫品1日目当日出荷可能 |
6,096円 ( 6,706円 ) | 在庫品1日目当日出荷可能 |
6,834円 ( 7,517円 ) | 在庫品1日目当日出荷可能 |
8,997円 ( 9,897円 ) | 在庫品1日目当日出荷可能 |
11,033円 ( 12,136円 ) | 在庫品1日目当日出荷可能 |
11,313円 ( 12,444円 ) | 在庫品1日目当日出荷可能 |
12,744円 ( 14,018円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
タイコエレクトロニクスアンプ(現：TE)製。2分岐・3分岐をラインナップした分岐アダプタ
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
【ココが特長】
●本製品はタイコエレクトロニクスアンプ(現：TE)製の商品です。
●中継用、パネル取付用があり、プラグコネクタを双方向から差込むことのできるソケットコネクタです。
●3極、4極、6極、8極において双方向からプラグの接続が可能です。
●3極と4極のタイプにおいては、1対3の接続ができる4ソケットタイプがあります。
●4ソケットタイプは、分岐をしたい場合にワンタッチ接続で2分岐または3分岐接続が可能です。
●結合部形状はソケット（メス）です。
●本製品はタイコエレクトロニクスアンプ(現：TE)製の商品です。
●中継用、パネル取付用があり、プラグコネクタを双方向から差込むことのできるソケットコネクタです。
●3極、4極、6極、8極において双方向からプラグの接続が可能です。
●3極と4極のタイプにおいては、1対3の接続ができる4ソケットタイプがあります。
●4ソケットタイプは、分岐をしたい場合にワンタッチ接続で2分岐または3分岐接続が可能です。
●結合部形状はソケット（メス）です。
共通仕様
e-CON
特長
共通仕様
結線方法
| 3芯・4芯コネクタ |
 |
| 6芯・8芯コネクタ |
 |
とは、Easy＆Economy Connectorの略名で、プログラマブルコントローラメーカー、センサメーカーおよびコネクタメーカーでセンサ用コネクタの標準化を検討・推進しています。 組み合わせ方法
結合例
結線方法  |  |  |  |  |
|
簡単結線
|
定格
| 3芯・4芯コネクタ | 6芯・8芯コネクタ | |
|---|---|---|
| 定格電圧 | AC/DC 32V以下 | DC 32V以下 |
| 定格電流 | 最大3.0A | |
| 使用温度 （結露・水滴無きこと） | −20〜＋85℃（1A通電時） | −30〜＋75℃ |
| −20〜＋75℃（2A通電時） | ||
| −20〜＋60℃（3A通電時） | ||
電気的特性
| 耐電圧 | AC1000V rms（1分間） | AC500V rms （1分間） | |
|---|---|---|---|
| 絶縁抵抗 | 1000MΩ | ||
| 接触抵抗（初期） | 50mΩ以下 | 30mΩ以下 | |
| 適合電線 （撚り線） | 導体断面積 | 0.14〜0.50m2 | 0.2〜0.5m2 |
| AWG | 26〜20 | — | |
| 被覆外径 | φ0.8〜φ2.0mm | φ1.15〜φ1.6mm | |
その他
| 相対湿度 | 40℃ 95％Ｒ.Ｈ. | 25〜65℃ 90〜95％Ｒ.Ｈ. |
|---|---|---|
| コンタクトピッチ | 2mm | |
材質
| 項目 | 3芯・4芯コネクタ | 6芯・8芯コネクタ | ||
|---|---|---|---|---|
| 材料 | 仕上り | 材料 | 仕上り | |
| 本体 | PBT樹脂 | UL94V-0 黒色 | ガラス入り熱可塑性 ポリエステル樹脂 | UL94V-0 黒色 |
| ベースカバー | 66ナイロン | UL94V-0 黒色 | ポリカーボネイド | UL94V-0 青色、緑色 |
| トップカバー | ポリカーボネイド | UL94V-0 半透明6色 | ||
| コンタクト | 銅合金 | 接続部：ニッケルメッキ2.5um以上 金メッキ0.2um以上 圧接部：ニッケルメッキ2.5um以上 | 銅合金 | 全面：ニッケルメッキ1.27um以上 接点部：金メッキ0.2um以下 |
防塵カバー 施工手順
| （1）施工前 | （2）中継状態のe-CONを防塵カバー内にセットする | |
 |  |
| （3）カバーを閉じ、ロックする | ※中継をしていないe-CONでも使用可 電線の無い側も防塵・防滴保護 | |
 |  |
カタログ
商品担当おすすめ
e-CON 分岐アダプタのレビュー
MOD-BUS 機器の接続
4
4.02018/09/20
各種機器のテストなどにおいて中継接続分岐として使用。
e-CONコネクター側は圧着工具なしで完成するため使い勝手はいい。...もっと読む
1人が参考にしています。
DCの分岐
4
4.02020/07/23
DCの分岐で使用しました。
小スペースで3分岐できるので便利です。
単品で買えるうれしいのですが、今は買えません。
0人が参考にしています。
