●ミスミオリジナル専用工具、または、市販のプライヤーで簡単に結線ができます
（特に6芯8芯の結線には、ミスミオリジナル工具をお奨めいたします）。
●電線被覆剥きは不要です。
●適合電線範囲を8色のコネクタカバーで識別しています。
●中継用、基板実装用、分岐アダプタを取り揃えました。
●端子、本体、カバーが一体構造なため管理が容易です。
●基盤タイプ3芯・4芯は鉛フリーです。
エレクトロニクス部品技術窓口

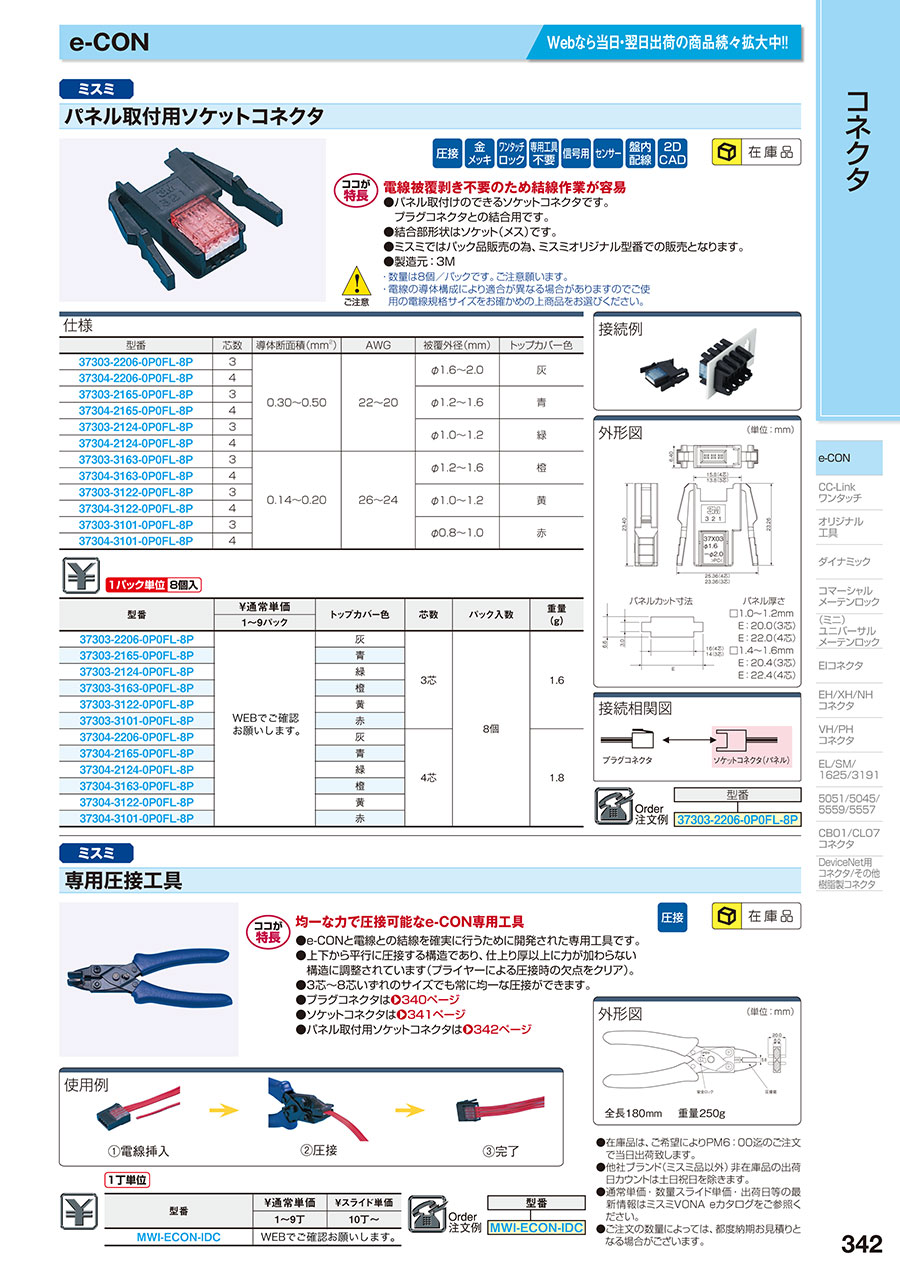

e-CON パネル取付用ソケットコネクタ【8個入り】
未確定：候補が12型番あります。
商品仕様
規格表
| 型式 |
| 37303-2206-0P0FL-8P |
| 1パック単位 | 8個入 |
| 型番 | トップカバー色 | 芯数 | パック入数 | 重量 （g） |
| 37303-2206-0P0FL-8P | 灰 | 3芯 | 8個 | 1.6 |
| 37303-2165-0P0FL-8P | 青 | |||
| 37303-2124-0P0FL-8P | 緑 | |||
| 37303-3163-0P0FL-8P | 橙 | |||
| 37303-3122-0P0FL-8P | 黄 | |||
| 37303-3101-0P0FL-8P | 赤 | |||
| 37304-2206-0P0FL-8P | 灰 | 4芯 | 1.8 | |
| 37304-2165-0P0FL-8P | 青 | |||
| 37304-2124-0P0FL-8P | 緑 | |||
| 37304-3163-0P0FL-8P | 橙 | |||
| 37304-3122-0P0FL-8P | 黄 | |||
| 37304-3101-0P0FL-8P | 赤 |
概要仕様
接続例
 |
外形図
| （単位：mm） | |
 | |
| パネルカット寸法 | |
 | パネル厚さ □1.0～1.2mm E：20.0（3芯） E：22.0（4芯） □1.4～1.6mm E：20.4（3芯） E：22.4（4芯） |
接続相関図
 |
仕様
| 型式 | 芯数 | 導体断面積(mm2) | AWG | 被覆外径(mm) | トップカバー色 |
| 37303-2206-0P0FL-8P | 3 | 0.30〜0.50 | 22〜20 | φ1.6〜2.0 | 灰 |
| 37304-2206-0P0FL-8P | 4 | ||||
| 37303-2165-0P0FL-8P | 3 | φ1.2〜1.6 | 青 | ||
| 37304-2165-0P0FL-8P | 4 | ||||
| 37303-2124-0P0FL-8P | 3 | φ1.0〜1.2 | 緑 | ||
| 37304-2124-0P0FL-8P | 4 | ||||
| 37303-3163-0P0FL-8P | 3 | 0.14〜0.20 | 26〜24 | φ1.2〜1.6 | 橙 |
| 37304-3163-0P0FL-8P | 4 | ||||
| 37303-3122-0P0FL-8P | 3 | φ1.0〜1.2 | 黄 | ||
| 37304-3122-0P0FL-8P | 4 | ||||
| 37303-3101-0P0FL-8P | 3 | φ0.8〜1.0 | 赤 | ||
| 37304-3101-0P0FL-8P | 4 |
型番リスト
表示件数
| 型番 |
|---|
| 注文停止中 |
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,159円 ( 2,375円 ) | 在庫品1日目当日出荷可能 |
2,160円 ( 2,376円 ) | 在庫品1日目当日出荷可能 |
2,158円 ( 2,374円 ) | 在庫品1日目当日出荷可能 |
2,160円 ( 2,376円 ) | 在庫品1日目当日出荷可能 |
2,160円 ( 2,376円 ) | 在庫品1日目当日出荷可能 |
2,160円 ( 2,376円 ) | 在庫品1日目当日出荷可能 |
2,355円 ( 2,591円 ) | 在庫品1日目当日出荷可能 |
2,358円 ( 2,594円 ) | 在庫品1日目当日出荷可能 |
2,355円 ( 2,591円 ) | 在庫品1日目当日出荷可能 |
2,357円 ( 2,593円 ) | 在庫品1日目当日出荷可能 |
2,355円 ( 2,591円 ) | 在庫品1日目当日出荷可能 |
2,355円 ( 2,591円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
住友スリーエム製。電線被覆剥き不要のため結線作業が容易。1パック8個売り。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
【ココが特長】
●製造元：住友スリーエム(株)
●パネル取付けのできるソケットコネクタです。
プラグコネクタとの結合用です。
●結合部形状はソケット（メス）です。
【ご注意】
・数量は8個／パックです。ご注意願います。
・電線の導体構成により適合が異なる場合がありますのでご使用の電線規格サイズをお確かめの上商品をお選びください。
●製造元：住友スリーエム(株)
●パネル取付けのできるソケットコネクタです。
プラグコネクタとの結合用です。
●結合部形状はソケット（メス）です。
【ご注意】
・数量は8個／パックです。ご注意願います。
・電線の導体構成により適合が異なる場合がありますのでご使用の電線規格サイズをお確かめの上商品をお選びください。
共通仕様
e-CON
特長
共通仕様
結線方法
| 3芯・4芯コネクタ |
 |
| （注）一度圧接したケーブルを抜いてコネクタを再利用することはできません。 |
| 6芯・8芯コネクタ |
 |
とは、Easy＆Economy Connectorの略名で、プログラマブルコントローラメーカー、センサメーカーおよびコネクタメーカーでセンサ用コネクタの標準化を検討・推進しています。組み合わせ方法
結合例
結線方法 |  |  |  |  |
|
簡単結線
|
定格
| 3芯・4芯コネクタ | 6芯・8芯コネクタ | |
|---|---|---|
| 定格電圧 | AC/DC 32V以下 | DC 32V以下 |
| 定格電流 | 最大3.0A | |
| 使用温度 （結露・水滴無きこと） | −20〜＋85℃（1A通電時） | −30〜＋75℃ |
| −20〜＋75℃（2A通電時） | ||
| −20〜＋60℃（3A通電時） | ||
電気的特性
| 耐電圧 | AC1000V rms（1分間） | AC500V rms （1分間） | |
|---|---|---|---|
| 絶縁抵抗 | 1000MΩ | ||
| 接触抵抗（初期） | 50mΩ以下 | 30mΩ以下 | |
| 適合電線 （撚り線） | 導体断面積 | 0.14〜0.50m2 | 0.2〜0.5m2 |
| AWG | 26〜20 | — | |
| 被覆外径 | φ0.8〜φ2.0mm | φ1.15〜φ1.6mm | |
その他
| 相対湿度 | 40℃ 95％Ｒ.Ｈ. | 25〜65℃ 90〜95％Ｒ.Ｈ. |
|---|---|---|
| コンタクトピッチ | 2mm | |
材質
| 項目 | 3芯・4芯コネクタ | 6芯・8芯コネクタ | ||
|---|---|---|---|---|
| 材料 | 仕上り | 材料 | 仕上り | |
| 本体 | PBT樹脂 | UL94V-0 黒色 | ガラス入り熱可塑性 ポリエステル樹脂 | UL94V-0 黒色 |
| ベースカバー | 66ナイロン | UL94V-0 黒色 | ポリカーボネイド | UL94V-0 青色、緑色 |
| トップカバー | ポリカーボネイド | UL94V-0 半透明6色 | ||
| コンタクト | 銅合金 | 接続部：ニッケルメッキ2.5um以上 金メッキ0.2um以上 圧接部：ニッケルメッキ2.5um以上 | 銅合金 | 全面：ニッケルメッキ1.27um以上 接点部：金メッキ0.2um以下 |
防塵カバー 施工手順
| （1）施工前 | （2）中継状態のe-CONを防塵カバー内にセットする | |
 |  |
| （3）カバーを閉じ、ロックする | ※中継をしていないe-CONでも使用可 電線の無い側も防塵・防滴保護 | |
 |  |
カタログ
