MIL20コネクタ/e-CON変換タイプ
- 通常単価(税別)
- 2,777円
- 税込単価
- 3,055円
【用途】センサーターミナルMIL20コネクタ/e-CON変換タイプMIL20芯...
詳細情報を確認する- 取付方式
- DINレール取付
- 上位の接点タイプ
- MILコネクタ
- 下位の接点タイプ
- e-CON
- 上位の接点の芯数（極数） (P)
- 20
- 下位の接点の芯数（極数）
- 4P×5
- 対応機器
- PLC
- 代表規格
- CUL
- 寸法 縦 (mm)
- 47
- 寸法 横 (mm)
- 45
- 寸法 奥行き (mm)
- 40
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
閲覧中の商品と併せてご検討ください
－閉じる
MWI-M20-ECON5の仕様・寸法情報
取付方式
DINレール取付
上位の接点タイプ
MILコネクタ
下位の接点タイプ
e-CON
上位の接点の芯数（極数）(P)
20
下位の接点の芯数（極数）
4P×5
対応機器
PLC
代表規格
CUL
寸法 縦(mm)
47
寸法 横(mm)
45
寸法 奥行き(mm)
40
chemSHERPA
調査中
商品仕様
規格表
| 型式 | 重量(g) |
| MWI-M20-ECON5 | 31 |
概要仕様
仕様
| 定格電圧 | AC/DC24V |
| 定格電流 | 1A |
| 絶縁抵抗 | 1000MΩ以上(DC500Vメガにて) |
| 耐電圧 | AC2000V 60Hz 1分間(対アース間) |
| 周囲温度 | −20℃〜＋55℃ (通電時) |
| −30℃〜＋85℃ (無通電時) | |
| 周囲湿度 | 45％〜85％ |
詳細情報
基本情報
【用途】
センサーターミナル
MIL20コネクタ/e-CON変換タイプ
MIL20芯コネクタからセンサーへ中継
【特長】
・世界最小クラス、横幅45mm（MIL20芯コネクタ幅）、スペースを約1/2に削減！
・MIL20芯コネクタをe-conコネクタ4芯。
・入力と出力は1対1の関係です（回路図参照）。
・設置は、35mmDINレールへワンタッチ装着。
・c-UL規格,E184879
●世界最小クラス、横幅45mm（MIL20芯コネクタ幅）、スペースを約1/2に削減！
●MIL20芯コネクタをe-conコネクタ4芯。
●入力と出力は1対1の関係です（回路図参照）。
●設置は、35mmDINレールへワンタッチ装着。
●c-UL規格 E184879

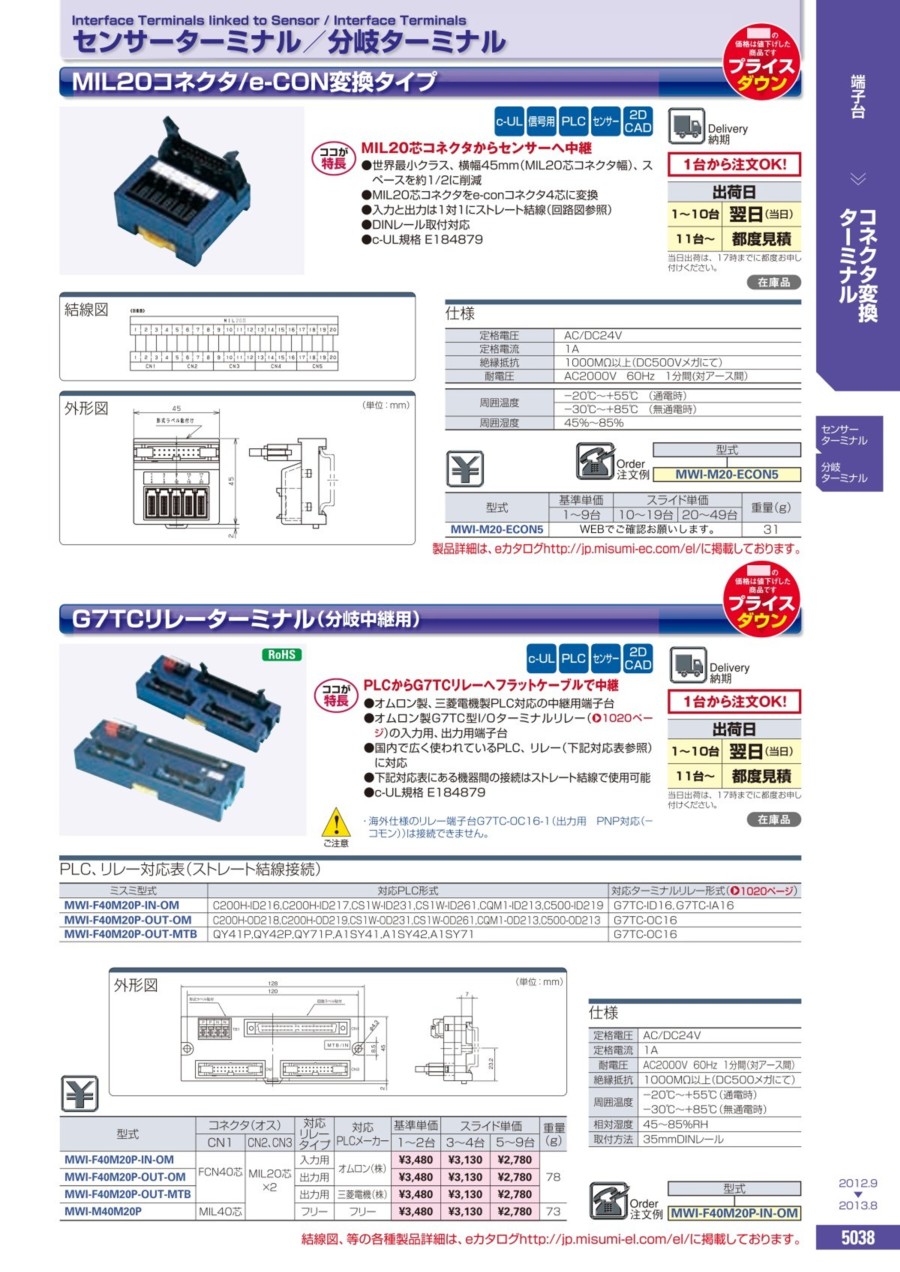

カタログ
類似品類似品をすべて見る
商品担当おすすめ
MIL20コネクタ/e-CON変換タイプの型番MWI-M20-ECON5のページです。
型番MWI-M20-ECON5に関する仕様情報を記載しております。
MIL20コネクタ/e-CON変換タイプのレビュー
製品用
3
3.02023/05/11
お客様の設備にて、芯数等の規格があってたので使用しています。問題はありません。
