ネジ端子台/e-CON変換タイプ

ネジ端子台/e-CON変換タイプ MWI-TB-ECON8
規格・仕様：
  • ｃ-UL
  • 信号用
  • センサー
  • PLC
  • 取付方式
    DINレール取付
  • 上位の接点タイプ
    ネジ式端子台
  • 下位の接点タイプ
    e-CON
  • 上位の接点の芯数（極数） (P)
    10
  • 下位の接点の芯数（極数）
    3P×8
  • 結線方式
    Y端子/丸端子
  • 端子間ピッチ (mm)
    7.62
  • 代表規格
    CUL
  • 寸法 縦 (mm)
    47
  • 寸法 横 (mm)
    55
  • 寸法 奥行き (mm)
    38.5

型番:

MWI-TB-ECON8
解除
数量：
－閉じる

MWI-TB-ECON8の仕様・寸法情報

取付方式
DINレール取付
上位の接点タイプ
ネジ式端子台
下位の接点タイプ
e-CON
上位の接点の芯数（極数）(P)
10
下位の接点の芯数（極数）
3P×8
結線方式
Y端子/丸端子
端子間ピッチ(mm)
7.62
代表規格
CUL
寸法 縦(mm)
47
寸法 横(mm)
55
寸法 奥行き(mm)
38.5
RoHS?
10

商品仕様

規格表

型式
MWI-TB-ECON8
型式重量(g)
MWI-TB-ECON857

概要仕様

外形図

（単位：mm）
ネジ端子台/e-CON変換タイプ:関連画像ネジ端子台/e-CON変換タイプ:関連画像

適合圧着端子
ネジ端子台/e-CON変換タイプ:関連画像1.25-3▶3703ページ
ネジ端子台/e-CON変換タイプ:関連画像F1.25-3▶3705ページ

回路図

ネジ端子台/e-CON変換タイプ:関連画像

ピン配列、記名板、形式ラベル

＜形式ラベル＞
形式：
MVI-TB-ECON8		定格：
24V-1A
＜端子台記名板印字仕様／平面視＞
ネジ端子台/e-CON変換タイプ:関連画像
＜e-conピン配列＞
ネジ端子台/e-CON変換タイプ:関連画像1 <P>
2 信号<1～8>
3 <N>

接続例

ネジ端子台/e-CON変換タイプ:関連画像
仕様
定格電圧AC/DC24V
定格電流1A
絶縁抵抗1000MΩ以上(DC500Vメガにて)
耐電圧AC2000V　60Hz　1分間(対アース間)
端子台ネジM3×6L
締付トルク0.5〜0.8N・m
端子間ピッチ7.62mm
端子台適合電線1.25mm2/AWG16以下
周囲温度−20℃〜＋55℃(通電時)
−30℃〜＋85℃(無通電時)
周囲湿度45％〜85％
実装コネクタ・端子台
CN1側　e-con
37212-62M3-003PL(住友スリーエム)
端子台側
PS7-10(吉田電機工業)
材質
端子台PBT(ポリプチレンテレフタレート)
ケースPPE(ポニフェニレンエーテル)
基盤GE4F(ガラスエポキシ)
e-conは
商品ページ

型番リスト

表示件数
  • 1
    • 型番
    MWI-TB-ECON8
    RoHS?最小発注数量
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    3,385円
    ( 3,724円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    【用途】
    センサーターミナル
    ネジ端子台/e-CON変換タイプ
    10極M3ネジ端子台からセンサーへ中継
    【特長】
    ・e-conコネクタ3芯でセンサーを直接接続
    ・ネジ端子台なのでケーブル（1.25mm2）を接続可能
    ・横幅55mmの省スペース設計
    ・丸型圧着端子が接続可能
    ・記名板カバーが開位置で停止可能
    ・DINレール取付対応
    ・c-UL規格,E184879

    【ココが特長】
    ●e-conコネクタ3芯でセンサーを直接接続
    ●ネジ端子台なのでケーブル（1.25mm2）を接続可能
    ●横幅55mmの省スペース設計
    ●丸型圧着端子が接続可能
    ●記名板カバーが開位置で停止可能
    ●DINレール取付対応
    ●c-UL規格 E184879

    カタログ

    • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

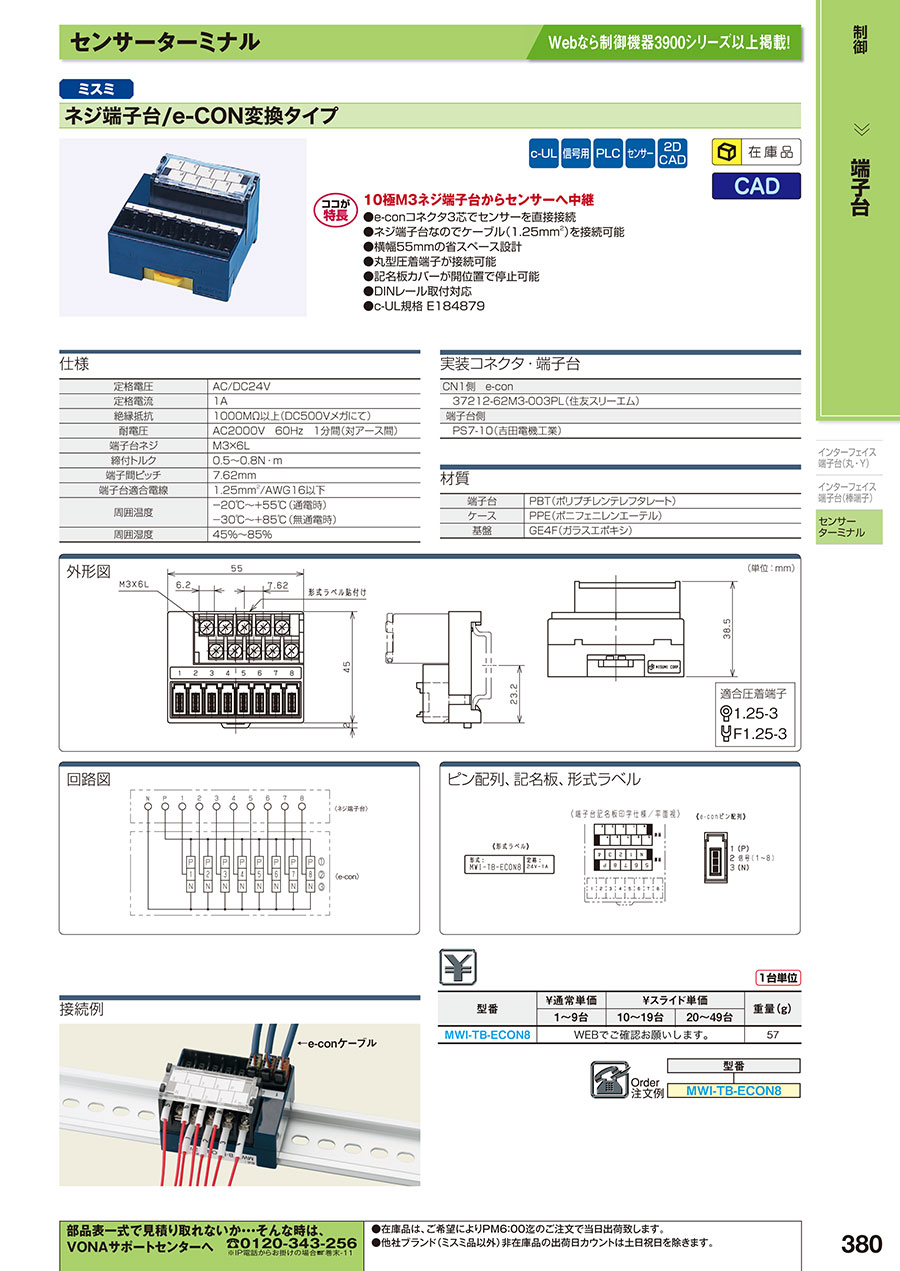

    EC-380

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    ネジ端子台/e-CON変換タイプの型番MWI-TB-ECON8のページです。 型番MWI-TB-ECON8に関する仕様情報を記載しております。
    ネジ端子台/e-CON変換タイプのレビュー
    4.2平均満足度：4.25件のレビュー
    中継端子台
    2
    満足度：2.02016/11/02
    ミスミさんで製造しているMILケーブルが長さ指定できるタイプなので、このケーブルと合わせて中継用端子台として使用。２４V...もっと読む
    1人が参考にしています。
    ターミナルとして使用しています
    5
    満足度：5.02023/05/24
    裸線をこの商品に接続してターミナルとして使用しています。特に問題等なく使えています。
    0人が参考にしています。
    信号線の中継
    5
    満足度：5.02023/03/31
    現地合わせなどで事前に細部まで詰められない際の配線に使っています。コネクタにしておくと、多少誤りがあってもデバッグ時に挿...もっと読む
    0人が参考にしています。
    中継端子台として
    5
    満足度：5.02023/02/28
    Y型端子台で配線するよりコンパクトに済みます。場所が節約できるので作業が楽です。
    0人が参考にしています。
    センサーの中継に
    4
    満足度：4.02021/05/07
    ＰＬＣとセンサーの接続に使用しています。センサーの交換の時に簡単に交換できるのでQCONは良く使用しているので設置後のセ...もっと読む
    0人が参考にしています。
    5件全て見る

    この商品を見た人は、こんな商品も見ています

    今見ている商品
    ネジ端子台/e-CON変換タイプ
    MIL20コネクタ/e-CON変換タイプ
    MIL40コネクタ/e-CON変換タイプ
    MIL14コネクタ/e-CON変換タイプ
    コモン端子台 TNCシリーズ
    プッシュイン端子台ZIG3.5S搭載ユニット コモン端子台
    メーカーミスミミスミミスミミスミKASUGA東朋テクノロジー(旧吉田電機工業）
    通常価格3,385円2,777円6,185円2,856円2,968円 -3,560円
    通常出荷日在庫品1日目在庫品1日目在庫品1日目在庫品1日目在庫品1日目7日目
    取付方式DINレール取付DINレール取付DIN/直付けDINレール取付DINレール取付DINレール取付
    上位の接点タイプネジ式端子台MILコネクタMILコネクタMILコネクタ--
    下位の接点タイプe-CONe-CONe-CONe-CON--
    上位の接点の芯数（極数）(P)10204014--
    下位の接点の芯数（極数）3P×84P×54P×164P×5--
