MIL14コネクタ/e-CON変換タイプ
- 通常単価(税別)
- 2,856円
- 税込単価
- 3,142円
【用途】センサーターミナルMIL14コネクタ/e-CON変換タイプMIL14芯...
詳細情報を確認する規格・仕様：
- 信号用
- センサー
- 取付方式
- DINレール取付
- 上位の接点タイプ
- MILコネクタ
- 下位の接点タイプ
- e-CON
- 上位の接点の芯数（極数） (P)
- 14
- 下位の接点の芯数（極数）
- 4P×5
- 寸法 縦 (mm)
- 47
- 寸法 横 (mm)
- 45
- 寸法 奥行き (mm)
- 40
閲覧中の商品と併せてご検討ください
－閉じる
MWI-MIL14-ECON5の仕様・寸法情報
取付方式
DINレール取付
上位の接点タイプ
MILコネクタ
下位の接点タイプ
e-CON
上位の接点の芯数（極数）(P)
14
下位の接点の芯数（極数）
4P×5
寸法 縦(mm)
47
寸法 横(mm)
45
寸法 奥行き(mm)
40
商品仕様
規格表
| 型式 | 重量(g) |
| MWI-MIL14-ECON5 | 29 |
概要仕様
仕様
| 定格電圧 | AC/DC24V |
| 定格電流 | 1A |
| 絶縁抵抗 | 1000MΩ以上(DC500メガにて) |
| 耐電圧 | AC2000V 60Hz 1分間(対ア−ス間) |
| 周囲温度 | −20℃〜＋55℃(通電時) −30℃〜＋85℃(無通電時) |
| 周囲湿度 | 45〜85％ |
実装部品
| CN1側 e-con |
| 37216-62M3-004PL(住友スリーエム) |
| 37204-62A3-004PL(住友スリーエム) |
| CN2側 14芯MILコネクタ |
| 3314-6002LCPL(住友スリーエム) |
| 電源端子台 |
| ML-2000-MTBTF02(サトーパーツ) |
| 適合電線：φ0.3〜φ1.25mm2(より線) |
材質
| ケース | PPE(ポニフェニレンエーテル) |
| 基盤 | GE4F(ガラスエポキシ) |
詳細情報
基本情報
【用途】
センサーターミナル
MIL14コネクタ/e-CON変換タイプ
MIL14芯コネクタからセンサ－へ中継
【特長】
・45mm×45mmの省スペース設計
・14芯MILコネクタを4芯e-conに変換
・結線はセンサーで使われているe-con仕様
・4芯e-conに信号1、信号2、電源（P,N）を割振り
・端子台上に電源（P,N）入出力用端子台を搭載
●45mm×45mmの省スペース設計
●14芯MILコネクタを4芯e-conに変換
●結線はセンサーで使われているe-con仕様
●4芯e-conに信号1、信号2、電源（P,N）を割振り
●端子台上に電源（P,N）入出力用端子台を搭載

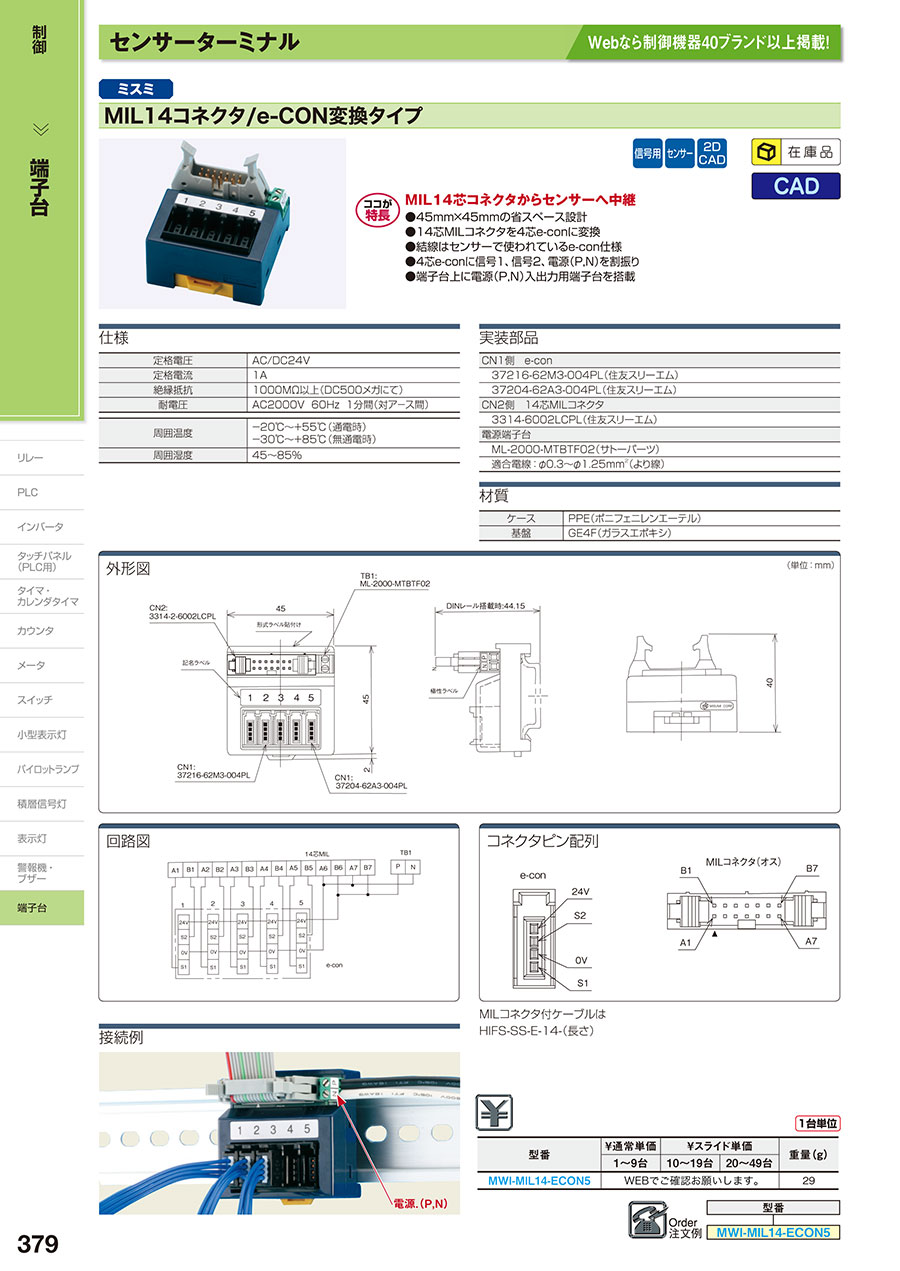

カタログ
