MIL40コネクタ/e-CON変換タイプ
規格・仕様：
- 信号用
- センサー
- PLC
- 取付方式
- DIN/直付け
- 上位の接点タイプ
- MILコネクタ
- 下位の接点タイプ
- e-CON
- 上位の接点の芯数（極数） (P)
- 40
- 下位の接点の芯数（極数）
- 4P×16
- 対応機器
- PLC
- 寸法 縦 (mm)
- 47
- 寸法 横 (mm)
- 128
- 寸法 奥行き (mm)
- 39
－閉じる
MWI-MIL40-ECON16-Rの仕様・寸法情報
取付方式
DIN/直付け
上位の接点タイプ
MILコネクタ
下位の接点タイプ
e-CON
上位の接点の芯数（極数）(P)
40
下位の接点の芯数（極数）
4P×16
対応機器
PLC
寸法 縦(mm)
47
寸法 横(mm)
128
寸法 奥行き(mm)
39
変更点
変更内容は搭載される部品に色が変わるだけのマイナーチェンジとなっております。
商品仕様
規格表
| 型式 |
| MWI-MIL40-ECON16-R |
| 型式 | 重量(g) |
| MWI-MIL40-ECON16-R | 80 |
概要仕様
外形図
| （単位：mm） |
 |
回路図
仕様
| 定格電圧 | AC/DC24V |
| 定格電流 | 1A |
| 絶縁抵抗 | 1000MΩ以上(DC500メガにて) |
| 耐電圧 | AC2000V 60Hz 1分間(対アース間) |
| 周囲温度 | −20℃〜＋55℃ (通電時) |
| −30℃〜＋85℃ (無通電時) | |
| 周囲湿度 | 45％〜85％ |
実装コネクタ
| CN1側 | MIL40芯/3432-6002LC(住友スリーエム) | |
| CN2側 | e-con4芯/37216-62M3-004PL(住友スリーエム) | |
| 実装端子台 | ML-800S1V (サトーパーツ) | 電源部 P：赤色、N：黒色 |
| 端子台適合電線 | 撚線：0.3〜1.25mm2(AWG22〜16) | |
| 単線：φ0.4〜1.2mm(AWG26〜16) | ||
材質
| ケース | PPE(ポニフェニレンエーテル) |
| 基盤 | GE4F(ガラスエポキシ) |
詳細情報
基本情報
【用途】
センサーターミナル
MIL40コネクタ/e-CON変換タイプ
MIL40芯コネクタからセンサーへ中継
【特長】
・40芯MILコネクタを4芯e-conに変換
・結線はセンサー中継に便利なe-con仕様
・4芯e-conに信号1、2、電源P、Nを割振り
・DINレール取付、ネジ取付両対応
【ココが特長】
●40芯MILコネクタを4芯e-conに変換
●結線はセンサー中継に便利なe-con仕様
●4芯e-conに信号１、2、電源P、Nを割振り
●DINレール取付、ネジ取付両対応
●40芯MILコネクタを4芯e-conに変換
●結線はセンサー中継に便利なe-con仕様
●4芯e-conに信号１、2、電源P、Nを割振り
●DINレール取付、ネジ取付両対応
●MWI-MIL40-ECON16は在庫限りの販売となり、後継は末尾に「-Ｒ」をつけた型式となります。
変更点は搭載する部品の色が赤色になるだけのマイナーチェンジとなります。
変更点は搭載する部品の色が赤色になるだけのマイナーチェンジとなります。

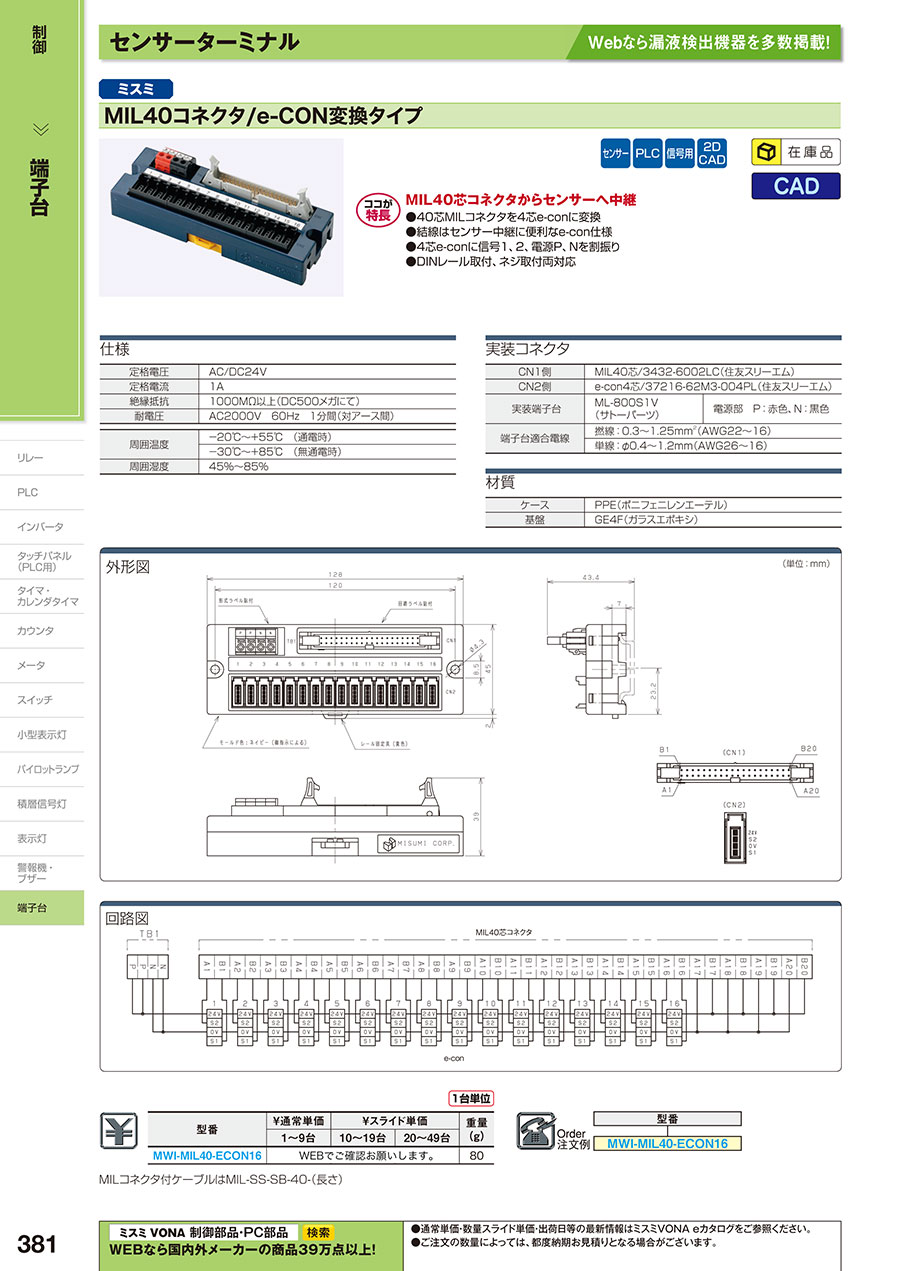

カタログ
