【住鉱テック】CB01防水コネクタ　純正手動圧着工具

通常単価(税別): 180,000円

税込単価: 198,000円

通常出荷日：在庫品1日目当日出荷可能

信頼性の高い一体型圧着工具（住鉱テック純正品）。簡単な操作で高品質の圧着を実現し、作業効率を向上させる...

詳細を確認

工具種類
圧着工具・圧接工具
適用タイプ
CB01防水コネクタ
商品分類
圧着工具

未確定 2 件の候補があります。型番リストから選択するか、仕様を選択し型番を確定してください。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

規格表

型番	コネクタタイプ（P422〜P423）	適合コンタクト番号	適用電線	重量（g）
			AWGサイズ
F1-CB01C56-010A	CB01コネクタ	CB01C5/6-010A-100P	22〜28	450
F1-CB01C56-020A		CB01C5/6-020A-100P	20〜22

本製品は住鉱テック製の純正工具であり上記のコネクタにのみ対応します。

特長

● 防水性の高いナイロンコネクタ（JIS C0920 保護等級4　IP64相当）です。
● 屋外や多湿な場所、水周りへの配線等に適したコネクタです。
● 結合後のロック機構が付いているため振動による外れの心配がありません。
● 2種類の防水パッキン（橙色、黄色）を内蔵したハウジングがあり、幅広い電線外径に対応しております。
● CB01用の専用圧着工具

仕様

項目	内容
定格電圧	250V
定格電流	3A
耐電圧	AC1000V（1分間）
絶縁抵抗	1000MΩ以上/DC500V
接触抵抗	15mΩ 以下
適用電線範囲	AWG28〜20（0.08〜0.5mm3）
適合電線被覆外径	1.0〜1.7mm
使用温度範囲	−40〜＋105℃
防水性能	JIS C 0920、保護等級 4（IP64相当）

材質

項目	材質
ハウジング	PBT（UL94V-0）白色
端子	リン青銅/スズメッキ
防水パッキン	シリコンゴム

結合について

商品TOP

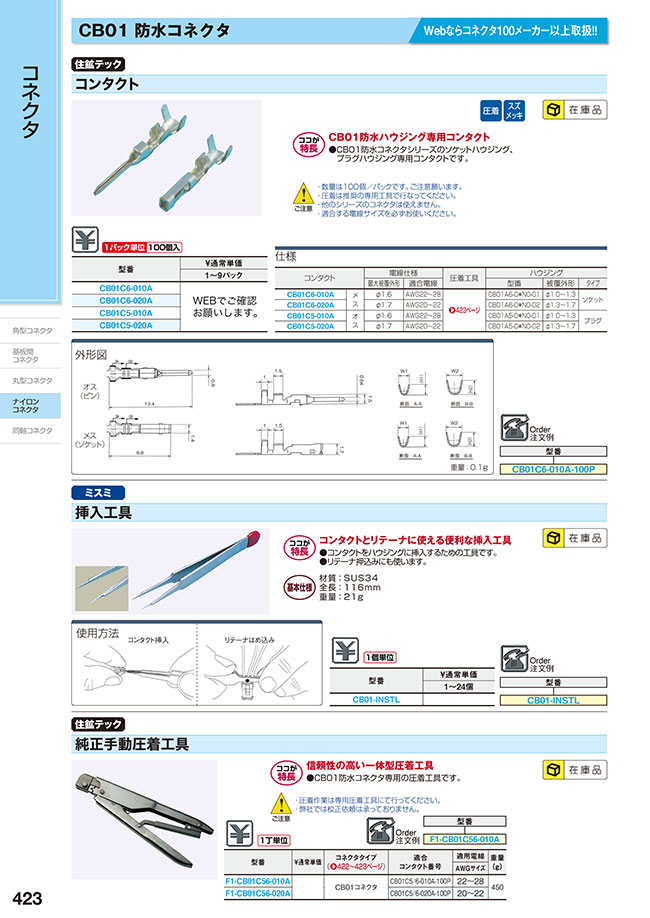

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

絞り込み条件：1 項目の仕様が未選択です

適応サイズ
- 20～22AWG
- 22～28AWG
出荷日
すべて
当日出荷可能

型番リスト

表示件数

型番

F1-CB01C56-010A

F1-CB01C56-020A

適応サイズ	最小発注数量

22～28AWG	1個
20～22AWG	1個

通常単価(税別) (税込単価)	通常出荷日

180,000円 ( 198,000円 )	在庫品1日目当日出荷可能
180,000円 ( 198,000円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

信頼性の高い一体型圧着工具（住鉱テック純正品）。簡単な操作で高品質の圧着を実現し、作業効率を向上させる設計になっています。正確な圧着が可能です。

●本製品は住鉱テック製CB01防水コネクタ専用の圧着工具です。

・弊社では校正依頼は承っておりません。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
