圧着の手順
1）正面に面するように、ツールをホールドしてください。
2）ハンドルを握ってハンドルを完全に開きます。
3）クリンパの端子と接触する部分が圧着部と水平となる様に端子をホールドして、端子を後方より圧着所定位置まで挿入してください。
4）ロケータ/絶縁ストップが端子のスロットに入る様に、クリンパ間に端子を配置してください。端子のワイヤーバレルを確実にロケータ/絶縁ストップに当ててください。
5）端子をこの位置でホールドし、ロケータに軽い力で押し付けて、インスレーションアンビルがインスレーションクリンパに入り込むまでハンドルを締めこむ（通常ラチェットが2回カチリと入った位置）。インスレーションバレルとワイヤーバレルを変形させないでください。
6）被覆を剥いた電線の芯線をロケータの下を通して、芯線圧着部に挿入します。被覆がロケータストップに当たって止まった所が適正位置です。そのまま電線被覆部をインスレーションバレル内に出来るだけ押し下げます。
7）電線をそのまま保持して、ラチェットが開放されるまでハンドルを締め付けると圧着は完了します。
8）ハンドルを完全に開き、圧着した端子を取り出してください。

仕様

型式	タイプ	適合コンタクト番号	適用電線
			AWGサイズ	導体断面積mm²	被覆外径(φmm)
91566-1	オス(ピン)コンタクト用	170429-1	26〜20	0.14〜0.52	1.1〜1.9

型番リスト

表示件数

型番

91556-1

注文停止中

91566-1

91570-1

最小発注数量

1個

通常単価(税別) (税込単価)	通常出荷日

119,581円 ( 131,539円 )	在庫品1日目当日出荷可能
156,964円 ( 172,660円 )	在庫品1日目当日出荷可能
311,937円 ( 343,131円 )	在庫品1日目当日出荷可能

基本情報

垂直閉口圧着方式によりローリングを防止できる工具(TE純正品)

【ココが特長】
●本製品はタイコエレクトロニクスアンプ(現：TE)製の圧着工具です。
●ハンドルとダイスが一体型の専用工具をご用意致しました。
●適合コンタクト以外の圧着は出来ません。
【ご注意】
・弊社では校正依頼　及び　修理は承っておりません。

共通仕様

特長

●EIコネクタは各種電子機器の小型化に対応した、コンタクト間隔2.5mmピッチの小型ナイロンコネクタです。
●ハウジングには結合時のロッキング機構、誤挿入を防ぐ方向性、結合時のピッチずれを防ぐガイドなど、優れた機構が内蔵されています。
●中継タイプからプリント基板取付タイプまであり、幅広い用途への使用が可能です。
●EIコネクタ専用工具

共通仕様

材料／仕上

項目	材料	仕上
ハウジング	66ナイロン	UL94V-0級,自然色
コンタクト	黄銅	スズメッキ

適用電線

	AWG	導体断面積（mm²）	被覆外径φ（mm）
サイズ	30〜20	0.05〜0.52	1.0〜1.9

仕様

項目	内容
定格電流	2A以下（AWG30使用時），5A以下（AWG20使用時）
定格電圧	AC250V以下（DC350V以下）
耐電圧	AC750V/1分間
絶縁抵抗	500MΩ以上/DC500V
接触抵抗	10mΩ以下
使用温度	−20℃〜＋95℃（温度上昇は30℃以下）

最大許容温度について

この製品の最大許容温度は、ハウジングの最大許容温度、スズメッキコンタクトの最大許容温度により、−20℃〜＋95℃の範囲とし、使用電流によるコンタクト部分の温度上昇分と使用環境による周囲温度の和により次式から算出されます。最大許容温度＝温度上昇＋周囲温度この時の温度上昇は、個々の電線が30℃以下とし、電線サイズと種類及び電流値により図1より選んでください。つまり外気温が20℃であれば50℃に達するまでは電流を許容できるということになります。ただし芯数が増えるにしたがって温度上昇率は高くなりますので許容できる電流は少なくなります。ご注意ください。

図1 電流対温度上昇特性（単芯あたり）

結合について

カタログ

商品TOP

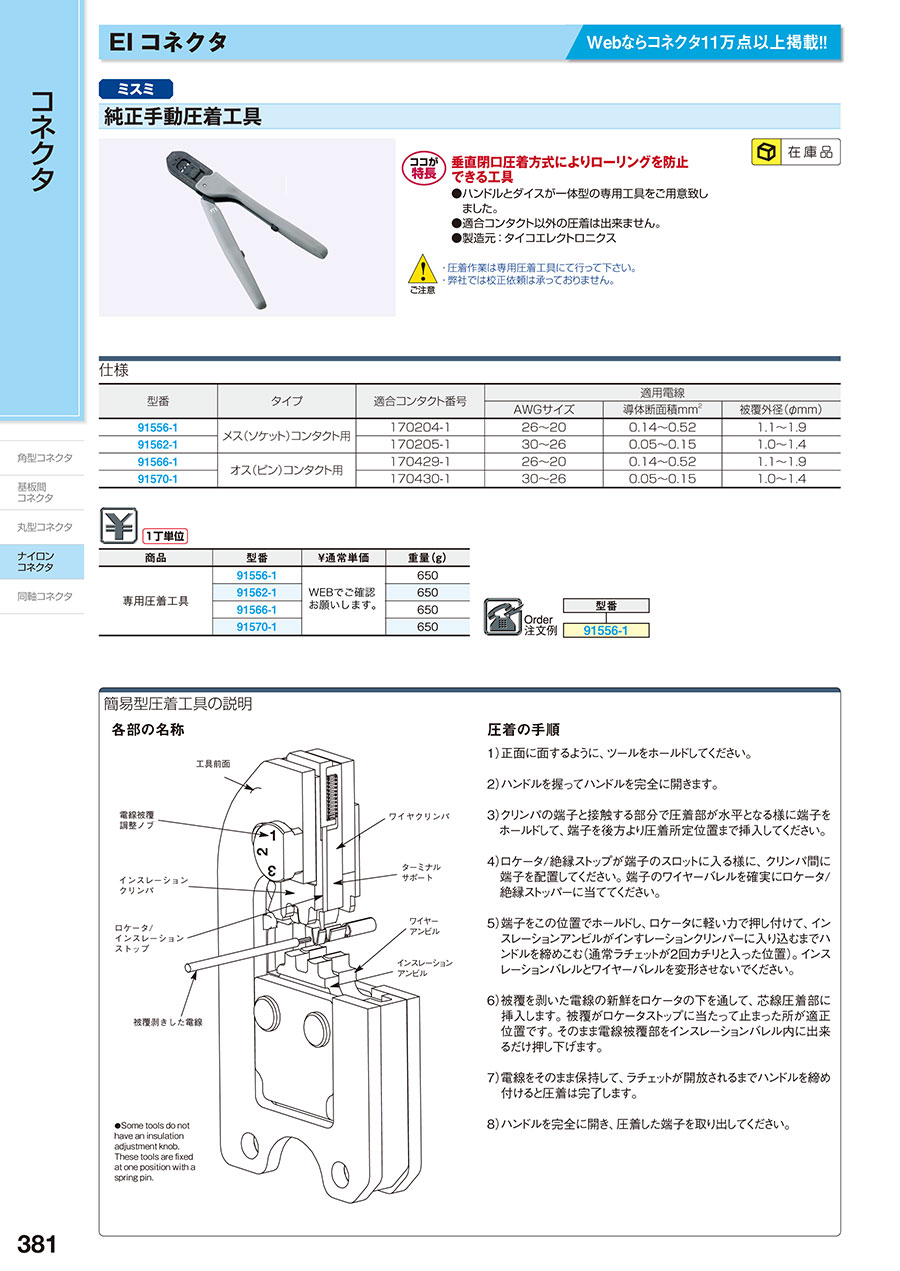

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
