【タイコエレクトロニクス（ＴＥ）】ナイロンコネクタ専用圧着工具 交換用ダイス
- 一部SALE 2026/03/31まで
- 当日出荷可能
- 通常単価(税別)
- 31,405円～65,560円特別価格
- 税込単価
- 34,546円～72,116円特別価格
各種コネクタ圧着用ダイス。適用タイプはユニバーサルメイテンロックコネクタ/コマ...
詳細情報を確認する- 商品分類
- 圧着工具
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
未確定：候補が10型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様
規格表
| 型式 |
| 90682-2 |
| 型番 | 適合コネクタと適合コンタクト | 適用電線 | ||||
| コネクタ | コンタクト | コンタクトタイプ | AWGサイズ | 導体断面積mm2 | 被覆外径（φmm） | |
| 90682-2 | ダイナミックコネクタ D3100、D3200  D3100プラグハウジング P354 D3100ソケットハウジング P354 D3200プラグハウジング P355 D3200ソケットハウジング P355 | 175287-2 | オス（ピン） | 28〜24 | 0.08〜0.2 | 0.8〜1.4 |
| 175216-2 | メス（ソケット） | |||||
| 90683-2 | 175288-2 | オス（ピン） | 24〜20 | 0.2〜0.5 | AGW24:1.2〜1.6 AGW22〜20:1.7〜2.6 | |
| 175217-2 | メス（ソケット） | |||||
| 90684-2 | 175289-2 | オス（ピン） | 18〜16 | 0.5〜1.25 | 1.8〜2.8 | |
| 175218-2 | メス（ソケット） | |||||
| 90574-2 | コマーシャルメーテンロック ソケットハウジング P363 パネル取付用ソケットハウジング P363 プラグハウジング P364 | 60618-1 | オス（ピン） | 24〜18 | 0.2〜0.89 | 1.9〜2.5 |
| 60617-1 | メス（ソケット） | |||||
| 90575-2 | 60620-1 | オス（ピン） | 20〜14 | 0.5〜2.27 | 2.0〜3.3 | |
| 60619-1 | メス（ソケット） | |||||
| 90758-2 | ミニユニバーサルメーテンロック プラグハウジング P367 ソケットハウジング P367 パネル取付用ソケットハウジング P368 | 170363-1 | オス（ピン） | 26〜22 | 0.12〜0.35 | 1.2〜1.8 |
| 170365-1 | メス（ソケット） | |||||
| 90759-2 | 170364-1 | オス（ピン） | 22〜18 （22×2本可） | 0.3〜0.89 （0.3〜0.35×2本可） | 1.5〜2.4 （2本で最大3.4） | |
| 170366-1 | メス（ソケット） | |||||
| 90760-2 | 171638-1 | オス（ピン） | 20〜16 （20×2本可） | 0.5〜1.3 （0.5×2本可） | 2〜3.2 （2.4×2本可） | |
| 171639-1 | メス（ソケット） | |||||
| 90547-2 | ユニバーサルメーテンロック ソケットハウジング P372 プラグハウジング P372 | 350552-1 | オス（ピン） | 20〜14 | 0.5〜2.27 | 3.3〜5.08 |
| 350551-1 | メス（ソケット） | |||||
| 90548-2 | 350690-1 | オス（ピン） | 24〜18 | 0.2〜0.89 | 1.02〜2.54 | |
| 350689-1 | メス（ソケット） | |||||
販売：ミスミ／製造元：TE（旧：Tyco Electronics）
概要仕様
※ダイス取付用本体は前ページにあります。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
38,856円34,970円 ( 38,467円 ) | 在庫品1日目当日出荷可能 |
35,345円 ( 38,880円 ) | 在庫品1日目当日出荷可能 |
37,040円 ( 40,744円 ) | 在庫品1日目当日出荷可能 |
34,100円18,755円 ( 20,631円 ) | 在庫品1日目当日出荷可能 |
37,095円 ( 40,805円 ) | 在庫品1日目当日出荷可能 |
65,560円 ( 72,116円 ) | 在庫品1日目当日出荷可能 |
40,726円16,290円 ( 17,919円 ) | 在庫品1日目当日出荷可能 |
36,629円 ( 40,292円 ) | 在庫品1日目当日出荷可能 |
38,761円 ( 42,637円 ) | 在庫品1日目当日出荷可能 |
31,405円 ( 34,546円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
各種コネクタ圧着用ダイス。適用タイプはユニバーサルメイテンロックコネクタ/コマーシャルメイテンロックコネクタ/DK3100/DK3200コネクタ/ミニユニバーサルメイテンロックコネクタなど型番によって異なります。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
【ココが特長】
●専用圧着工具本体へ組み込んでコンタクトの圧着を行う交換用ダイスです。
【ご注意】
・ダイスは、それぞれの適合コンタクト以外は圧着することができません。
・ダイスは、上下用1セットで納入いたします。
・ダイス取付型の工具には、校正という考え方がありません。
・ダイス止めピン、ダイス止めネジは各ダイスに付属しています。
・ダイスのみでの使用はできませんので別途圧着工具本体を購入下さい。（P375）
●専用圧着工具本体へ組み込んでコンタクトの圧着を行う交換用ダイスです。
【ご注意】
・ダイスは、それぞれの適合コンタクト以外は圧着することができません。
・ダイスは、上下用1セットで納入いたします。
・ダイス取付型の工具には、校正という考え方がありません。
・ダイス止めピン、ダイス止めネジは各ダイスに付属しています。
・ダイスのみでの使用はできませんので別途圧着工具本体を購入下さい。（P375）

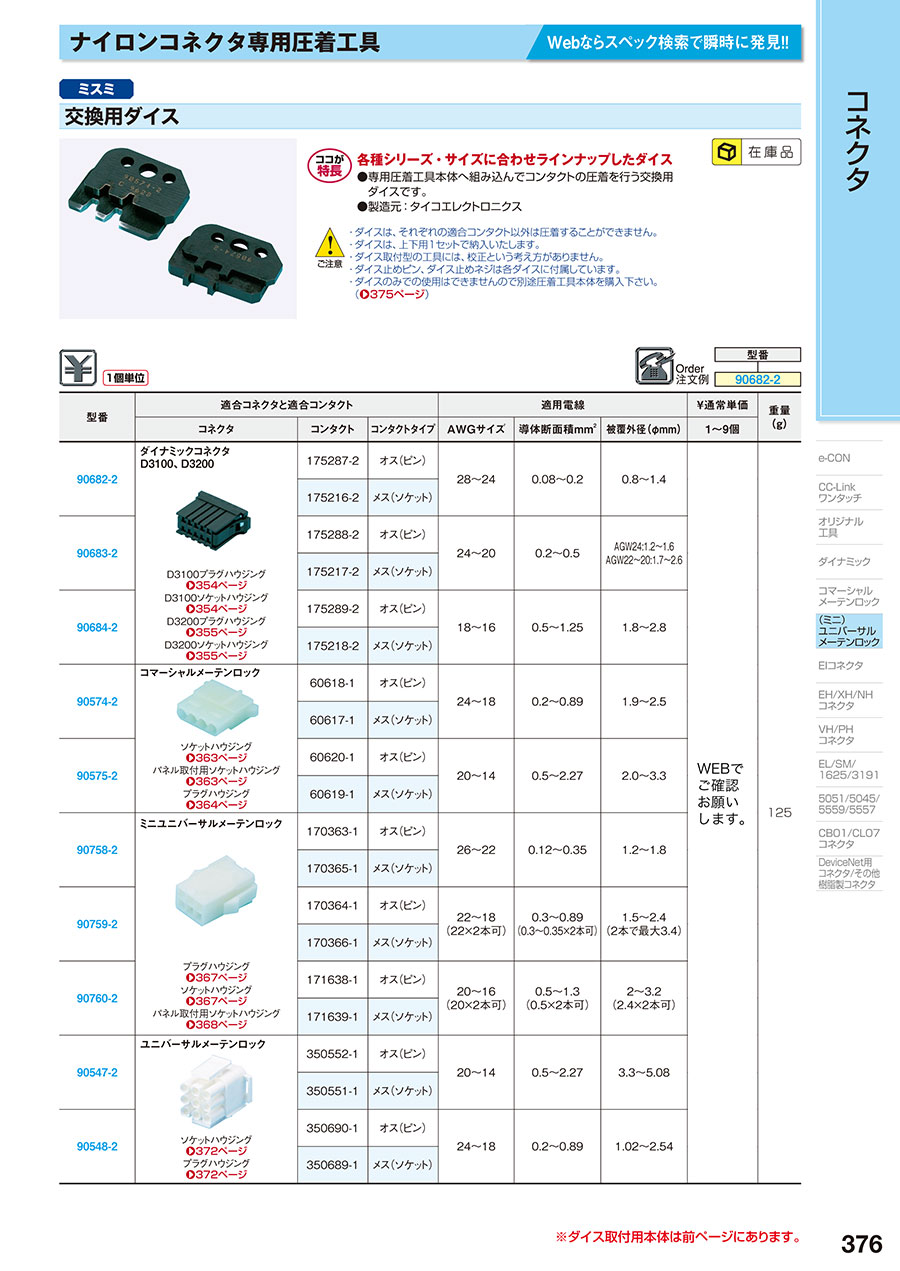

カタログ
