CL07防水コネクタ 引抜工具
- 通常単価(税別)
- 8,000円
- 税込単価
- 8,800円
【仕様】・コンタクト引抜時、負荷を最小限に抑えられる引抜工具
詳細情報を確認する- 適用タイプ
- その他
- 適用タイプ詳細
- CLO7D防水コネクタ
- 商品分類
- 引抜工具
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
閲覧中の商品と併せてご検討ください
－閉じる
WPTOOL-Lの仕様・寸法情報
適用タイプ
その他
適用タイプ詳細
CLO7D防水コネクタ
商品仕様
規格表
概要仕様
詳細情報
基本情報
【仕様】
・コンタクト引抜時、負荷を最小限に抑えられる引抜工具
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
コンタクト引抜時、負荷を最小限に抑えられる
●CL07防水シリーズのハウジングに挿入されたコンタクトを
抜くための工具です。
●コンタクトのサイズやオス･メスに関係なくこの1本で引抜く
ことができます。
●重量：16g
・一度抜いたコンタクトは再使用できません。
共通仕様
特 長
●中継用防水コネクタ（JIS C0920保護等級4 IP64相当）です。
●屋外や多湿な場所、水周りへの配線等に適したコネクタです。
●最大10Aの大電流に対応しています。
●結合後のロック機構が付いているため、振動による結合の外れを防止する構造となっています。
●ダイス交換で各種ナイロンコネクタを圧着できる簡易型の手動圧着工具が使用できます。
●屋外や多湿な場所、水周りへの配線等に適したコネクタです。
●最大10Aの大電流に対応しています。
●結合後のロック機構が付いているため、振動による結合の外れを防止する構造となっています。
●ダイス交換で各種ナイロンコネクタを圧着できる簡易型の手動圧着工具が使用できます。
仕 様
| 項 目 | 内 容 |
|---|---|
| 定格電圧 | 300V |
| 定格電流 | 10A（MAX） |
| 耐電圧 | AC1700V（1分間） |
| 絶縁抵抗 | 1000MΩ以上/DC500V |
| 接触抵抗 | 10mΩ 以下 |
| 適用電線範囲 | AWG22〜16（0.3〜1.25mm2） |
| 適合電線被覆外径 | 2.6〜3.1mm |
| 使用温度範囲 | −40〜＋105℃ |
| 防水性能 | JIS 0920-1982 保護等級4（IP64相当） |
ハウジング、コンタクト、電線の対応表
| ハウジング 番号 | オス・メス | 適合コンタクト（dA5-71ページ） | 電 線 | |||
|---|---|---|---|---|---|---|
| 商品型番 | タイプ | 適用電線 | 被覆外径（mm） | 電線剥き長 | ||
| CL07D0＊M | オス | 215001-2M | オス | AWG22〜20 （0.3〜0.5mm2） |
φ2.6以下 | 4.5〜5.0mm |
| CL07D0＊A | メス | 215002-2M | メス | |||
| CL07D0＊M | オス | 215003-2M | オス | AWG20〜16 （0.5〜1.25mm2） |
φ3.1以下 | |
| CL07D0＊A | メス | 215004-2M | メス | |||
材 質
| 項 目 | 材 質 |
|---|---|
| ハウジング | PBT（UL94V-0）白色 |
| 端 子 | 黄銅/スズメッキ |
| 防水パッキン | シリコンゴム |
構造図
結合について

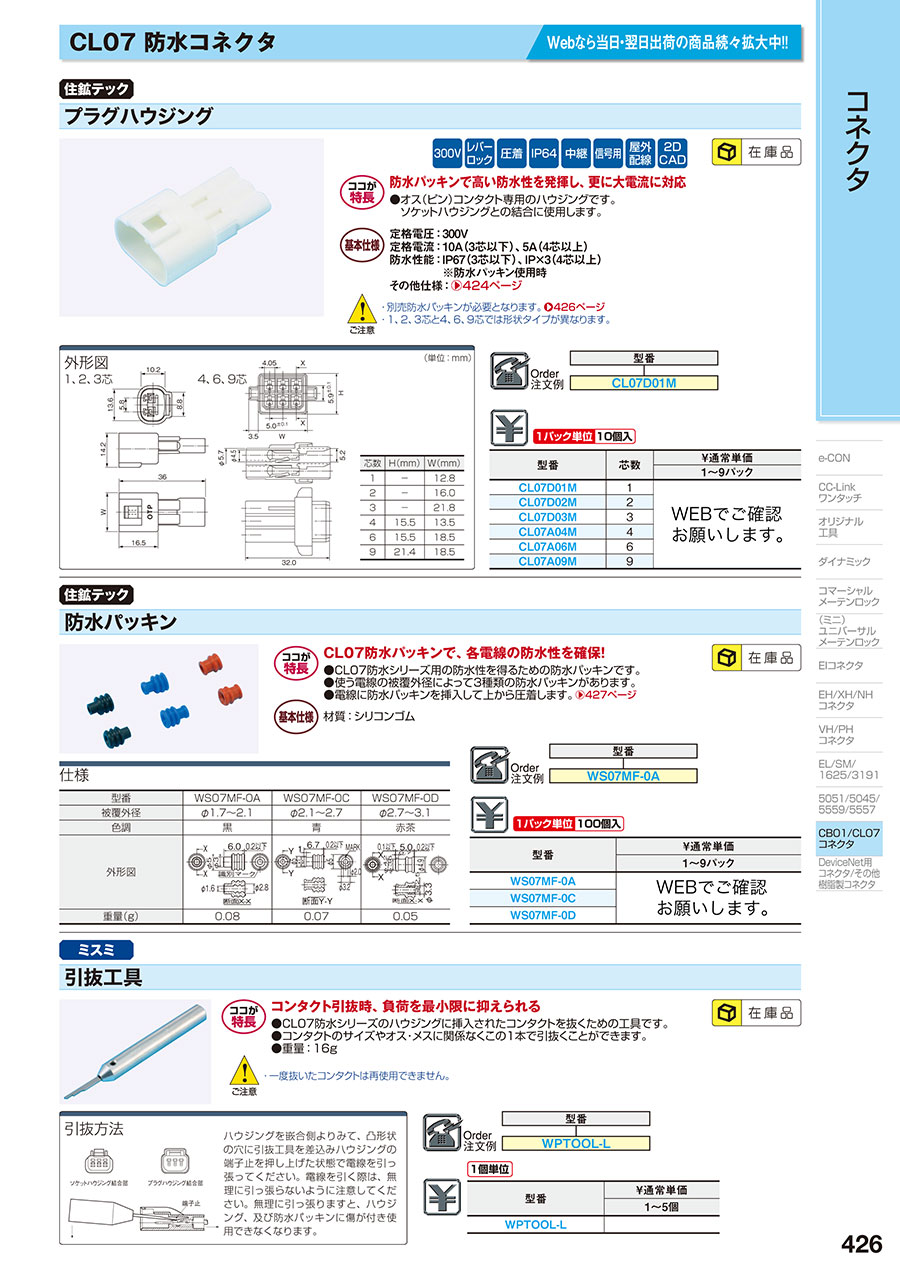

カタログ
類似品類似品をすべて見る
この商品に近い類似品がありませんでした。CL07防水コネクタ 引抜工具の型番WPTOOL-Lのページです。
型番WPTOOL-Lに関する仕様情報を記載しております。
CL07防水コネクタ 引抜工具のレビュー
機械装置の製作作業に使用しています
4
4.02023/10/25
装置の製作作業で配線の手直しが発生した時に使用しています。今までは部材を廃棄していましたが、価格が高騰してきたのでこの商...もっと読む
0人が参考にしています。
