【住鉱テック】CB01防水コネクタ　ソケットハウジング【10個入り】

4.5

平均満足度4.5

この商品のレビューをみる（2件）

通常単価(税別): 1,094円～1,567円

税込単価: 1,203円～1,724円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

XHコネクタ　ソケットハウジング

4.9

通常価格(税別)： 502円 (税込価格：552円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

【住鉱テック】CB01防水コネクタ　プラグハウジング

通常価格(税別)： 967円 (税込価格：1,064円)

通常出荷日：在庫品1日目

2.5mmピッチの小型防水ナイロンコネクタです。【特長】・小型で有りながら高信...

詳細情報を確認する

規格・仕様：

IP64
中継
信号用
屋外配線
圧着
レバーロック

コネクタシリーズ頭文字
A・B・C
A・B・C
CB01
適用ピン・コンタクト
メス
用途
ケーブル対ケーブル
許容電流 (A)
3
許容電圧 (V)
250
電線接続方法
圧着
接続方向
ストレート
保護機能(耐環境性)
有
カバー色
白
着脱方法
その他

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

未確定：候補が6型番あります。

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

規格表

型式

CB01A6-02N0-01

1パック単位

10個入

型番	芯数	適合電線被覆外径（mm）	重量（g）
型番	芯数	適合電線被覆外径（mm）	重量（g）
CB01A6-02N0-01	2	φ1.0〜1.3 黄色	0.7
CB01A6-03N0-01	3		1
CB01A6-05N0-01	5		1.5
CB01A6-02N0-02	2	φ1.3〜1.7 橙色	0.7
CB01A6-03N0-02	3		1
CB01A6-05N0-02	5		1.5

概要仕様

外形図

（単位：mm）

芯数	W（mm）
2	9.1
3	11.6
5	16.6

型番リスト

表示件数

型番

極数

適合電線被覆外径

(mm)

RoHS?

最小発注数量

2	φ1.0～1.3	10	1パック 10個入り
2	φ1.3～1.7	10	1パック 10個入り
3	φ1.0～1.3	10	1パック 10個入り
3	φ1.3～1.7	10	1パック 10個入り
5	φ1.0～1.3	10	1パック 10個入り
5	φ1.3～1.7	10	1パック 10個入り

通常単価(税別) (税込単価)	通常出荷日

1,094円 ( 1,203円 )	在庫品1日目当日出荷可能
1,541円 ( 1,695円 )	在庫品1日目当日出荷可能
1,417円 ( 1,559円 )	在庫品1日目当日出荷可能
1,417円 ( 1,559円 )	在庫品1日目当日出荷可能
1,567円 ( 1,724円 )	在庫品1日目当日出荷可能
1,567円 ( 1,724円 )	在庫品1日目当日出荷可能

基本情報

2.5mmピッチの小型防水ナイロンコネクタです。
【特長】
・小型で有りながら高信頼性を保持。2.5mmピッチ。定格電流：3Amax。
・防塵、防水用コネクタ（IP67規格取得）。
・内蔵されたワイヤーシールにコンタクトを押し込みリテーナで保持して防水性を確保。
・中継・基板タイプの2種類があり、基板タイプは逆挿入防止ボス付です。
【用途】
・防水性能が必要な電化製品一般で、風呂の電化製品、トイレ洗浄器、給湯機器、業務用冷蔵庫、洗濯機、浄水器、屋外モータなどがあります。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

【ココが特長】
パッキン内蔵で高い防水性を発揮
●メス（ソケット）コンタクト専用のハウジングです。
プラグハウジングとの結合に使用します。

【基本仕様】
定格電圧：250V
定格電流：3A
防水性能：IP×4
その他仕様：>>3489ページ

【ご注意】
・数量は10個／パックです。ご注意願います。
・同一芯数でも適合電線被覆外径の違いにより商品が分かれます。
・色はパッキンの色です。

【おすすめ関連商品のご案内】
CB01シリーズコンタクト

共通仕様

特長

● 防水性の高いナイロンコネクタ（JIS C0920 保護等級4　IP64相当）です。
● 屋外や多湿な場所、水周りへの配線等に適したコネクタです。
● 結合後のロック機構が付いているため振動による外れの心配がありません。
● 2種類の防水パッキン（橙色、黄色）を内蔵したハウジングがあり、幅広い電線外径に対応しております。
● CB01用の専用圧着工具

仕様

項目	内容
定格電圧	250V
定格電流	3A
耐電圧	AC1000V（1分間）
絶縁抵抗	1000MΩ以上/DC500V
接触抵抗	15mΩ 以下
適用電線範囲	AWG28〜20（0.08〜0.5mm3）
適合電線被覆外径	1.0〜1.7mm
使用温度範囲	−40〜＋105℃
防水性能	JIS C 0920、保護等級 4（IP64相当）

材質

項目	材質
ハウジング	PBT（UL94V-0）白色
端子	リン青銅/スズメッキ
防水パッキン	シリコンゴム

結合について

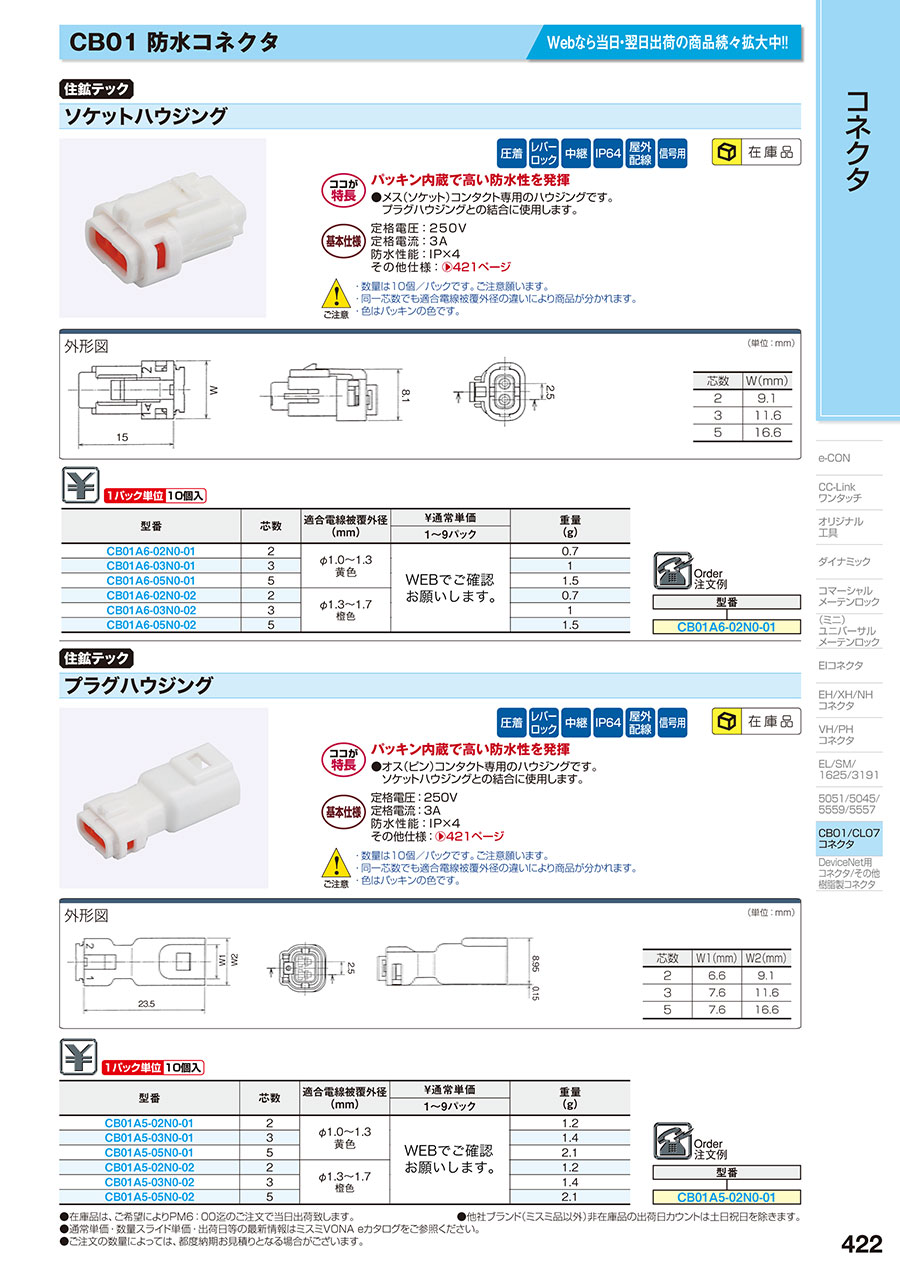

カタログ

商品TOP

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
SS30UCR UL／CE対応
SS30UCR UL／CE対応
ミスミ
SS300R　UL規格　小径
SS300R　UL規格　小径・低価格
ミスミ
PRC05コネクタワンタッチ・中継タイプ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
