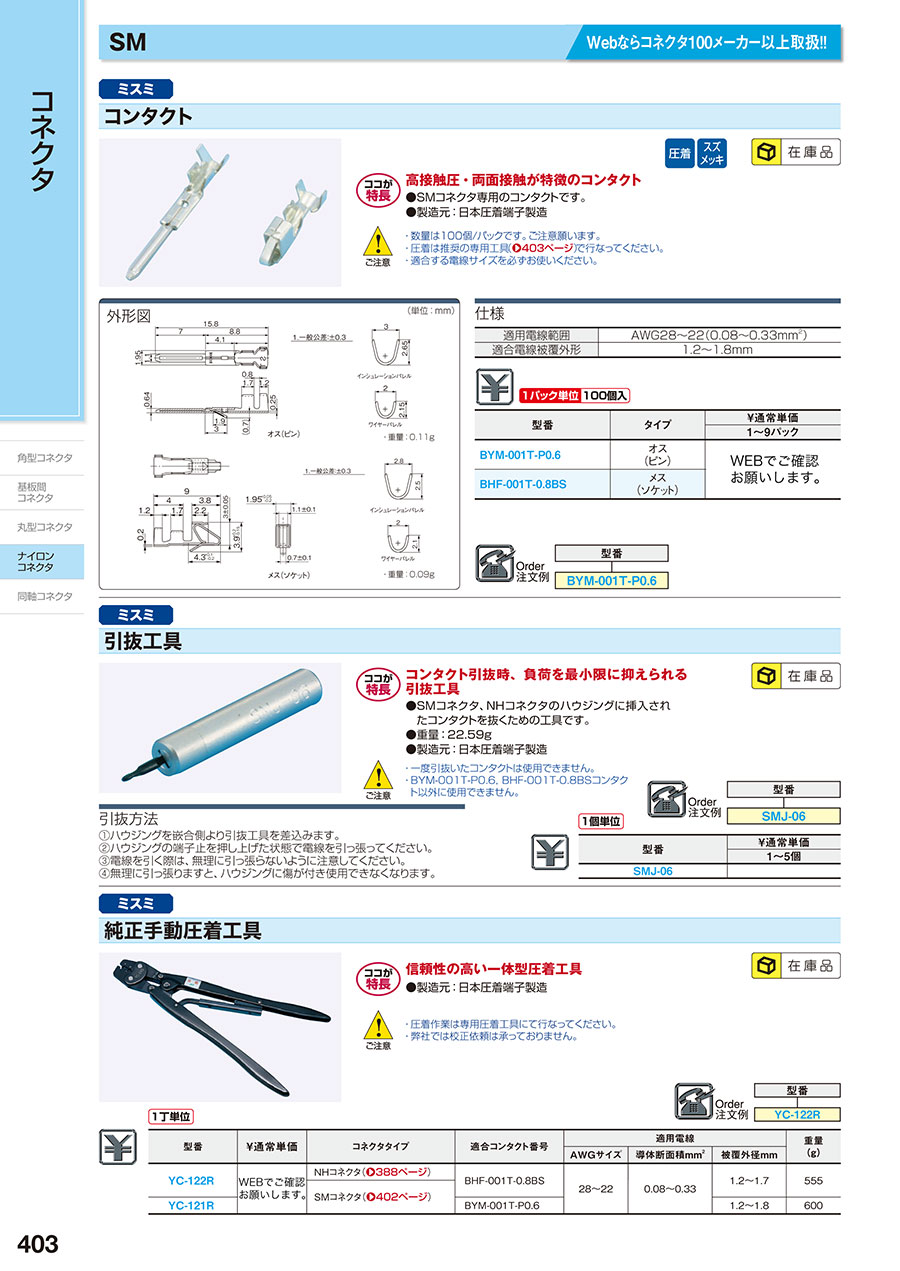

SMコネクタ コンタクト【100個入り】
未確定：候補が2型番あります。
商品仕様
規格表
■ミスミ品
（参考）
■日本圧着端子製造㈱品
[ ! ]ミスミ品と日本圧着端子製造品は同一品です。ミスミ注文型式は社内で判別するために末尾に「S」を付与しております。
[ ! ]タイプのオス（ピン）とメス（ソケット）は嵌合します。
[ ! ]手動圧着工具は>>こちら（日本圧着端子製造㈱：YC-121R）
| 型番 | タイプ | 適合電線範囲 | 適合電線被覆外径 | 梱包形態 | 材質/表面処理 | RoHS |
| BYM-001T-P0.6S | オス（ピン） | AWG28～22 （0.08～0.33mm2） | 1.2～1.8mm | バラ状 (100個) | りん青銅/すずめっき （リフロー処理） | 10 |
| BHF-001T-0.8BSS | メス（ソケット） |
（参考）
■日本圧着端子製造㈱品
| 型番 | タイプ | 適合電線範囲 | 適合電線被覆外径 | 梱包形態 | 材質/表面処理 | RoHS |
| BYM-001T-0.6 | オス（ピン） | AWG28～22 （0.08～0.33mm2） | 1.2～1.8mm | バラ状 (100個) | 黄銅/すずめっき （リフロー処理） | ー |
| SYM-001T-P0.6 | 連鎖状 (8500個) | りん青銅/すずめっき （リフロー処理） | 10 | |||
| BYM-001T-P0.6 | バラ状 (100個) | |||||
| SHF-001T-0.8BS | メス（ソケット） | 連鎖状 (5000個) | ||||
| BHF-001T-0.8BS | バラ状 (100個) |
[ ! ]タイプのオス（ピン）とメス（ソケット）は嵌合します。
[ ! ]手動圧着工具は>>こちら（日本圧着端子製造㈱：YC-121R）
概要仕様
外形図
| オス（ピン） | 一般公差：±0.3（単位：mm） |
 |  |
| ワイヤーパレル [ ! ]電線の芯線を圧着する部分 | |
 |  |
| インシュレーションパレル [ ! ]電線の絶縁被覆を圧着する部分 | |
重量：0.11g | |
| メス（ソケット） | 一般公差：±0.3（単位：mm） |
 |  |
| ワイヤーパレル [ ! ]電線の芯線を圧着する部分 | |
 |  |
| インシュレーションパレル [ ! ]電線の絶縁被覆を圧着する部分 | |
重量：0.09g | |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
972円 ( 1,069円 ) | 在庫品1日目当日出荷可能 |
850円 ( 935円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
高接触圧・両面接触が特徴のコンタクト。1パック100個売り。
【ココが特長】
●SMコネクタ・NHコネクタ兼用のコンタクトです。
【ご注意】
・数量は100個/パックです。ご注意願います。
・JST社製専用工具、または、ミスミオリジナル圧着工具で行なってください。
・適合する電線サイズを必ずお使いください。
●SMコネクタ・NHコネクタ兼用のコンタクトです。
【ご注意】
・数量は100個/パックです。ご注意願います。
・JST社製専用工具、または、ミスミオリジナル圧着工具で行なってください。
・適合する電線サイズを必ずお使いください。
共通仕様
特長
● FA機器等で広く使用されている小型・高密度な中継ナイロンコネクタです。● 結合後のロック機構がついているため、振動による結合の外れを防止する構造となっています。
● SMコネクタはUL・CSA・TÜV規格を取得しているため、性質品質ともに安心してお使いいただけます。
UL ：E60389
CSA：LR20812
TÜV：R75050
仕様
| 項目 | 内容 | |
|---|---|---|
| 定格電圧 | AC/DC250V | |
| 定格電流 | 3A | |
| 耐電圧 | AC1500V（1分間） | |
| 絶縁抵抗 | 500MΩ以上 | |
| 接触抵抗 | 初期 | 10mΩ以下 |
| 環境試験後 | 20mΩ以下 | |
| 適用電線範囲 | AWG28〜22（0.08〜0.33mm2） | |
| 適合電線被覆外径 | 1.7〜3.0mm | |
| 使用温度範囲 | −25〜85℃ | |
| 適合パネル厚さ | 0.5〜2.0mm | |
材質
| 項目 | 材質 |
|---|---|
| ハウジング | ナイロン6（UL94V-0） |
| ハウジング色 | 黒色 |
| 圧着コンタクト | リン青銅/スズメッキ |
結合について
