【日本圧着端子製造】ELコネクタ　引抜工具(JST純正品)

【日本圧着端子製造】ELコネクタ　引抜工具(JST純正品) LEJ-13
  • 適用タイプ
    ELコネクタ
  • 適用電線サイズ (AWG)
    26～20
  • 絶縁被覆外径 (mm)
    1.3～2.7
  • 商品分類
    引抜工具

型番:

LEJ-13
解除
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：
－閉じる

LEJ-13の仕様・寸法情報

適用タイプ
ELコネクタ
適用電線サイズ(AWG)
26～20
絶縁被覆外径(mm)
1.3～2.7
商品分類
引抜工具
chemSHERPA
調査中

商品仕様

規格表

型式
LEJ-13
本製品は日本圧着端子製造(JST)製の純正工具であり上ELコネクタにのみ対応します。

概要仕様

引抜方法
①ハウジングを嵌合側より引抜工具を差込みます。
②ハウジングの端子止を押し上げた状態で電線を引っ張ってください。

型番リスト

表示件数
  • 1
    • 型番
    LEJ-13
    最小発注数量
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    5,906円
    ( 6,497円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    【仕様】
    ・コンタクト引抜時、負荷を最小限に抑えられる引抜工具

    【ココが特長】
    ●本製品は日本圧着端子製造(JST)製ELコネクタ用の引抜工具です。
    ●ELコネクタのハウジングに挿入されたコンタクトを抜くための工具です。
    ●重量：29.08ｇ
    【ご注意】
    ・一度引抜いたコンタクトは使用できません。
    ・ELコネクタのコンタクト以外に使用できません。
    ・電線を引く際は、無理に引っ張らないように注意してください。

    共通仕様

    特長

    ● FA機器等で広く使用されている小型・高密度な中継ナイロンコネクタです。
    ● 結合後のロック機構がついているため、振動による結合の外れを防止する構造となっています。
    ● ELコネクタはUL・CSA・TÜV規格を取得しているため、性質品質ともに安心してお使いいただけます。
    　UL ：E60389
    　CSA：LR20812
    　TÜV：R75052

    仕様

    項目内容
    定格電圧AC/DC300V（MAX）
    定格電流5A（MAX） ※
    耐電圧AC1500V（1分間）
    絶縁抵抗1000MΩ以上
    接触抵抗初期7mΩ以下
    環境試験後10mΩ以下
    適用電線範囲AWG26〜20（0.13〜0.5mm2）
    適合電線被覆外径1.3〜2.7mm
    使用温度範囲−25〜90℃
    適合パネル厚さ0.8〜2.0mm

    ※ LLM-01T-P1.3ES、LLF-01T-P1.3ES使用時

    ●定格電流は、ハウジングの芯数と圧着する電線により異なります。各ハウジング、電線に対する定格電流は次の表の通りです。

     電流単位（A）
    芯数使用電線サイズ（AWG）
    #20#22#24#26
    2543
    4
    64333
    1232
    15

    材質

    項目材質
    ハウジングナイロン6（UL94V-0）
    ハウジング色白色
    圧着コンタクトリン青銅/スズメッキ

    結合例

    穴番号刻印側
    ELコネクタ　引抜工具(JST純正品)：関連画像
    オスコンタクト用ハウジング
    		 メスコンタクト用ハウジング

    結合について

    結合について

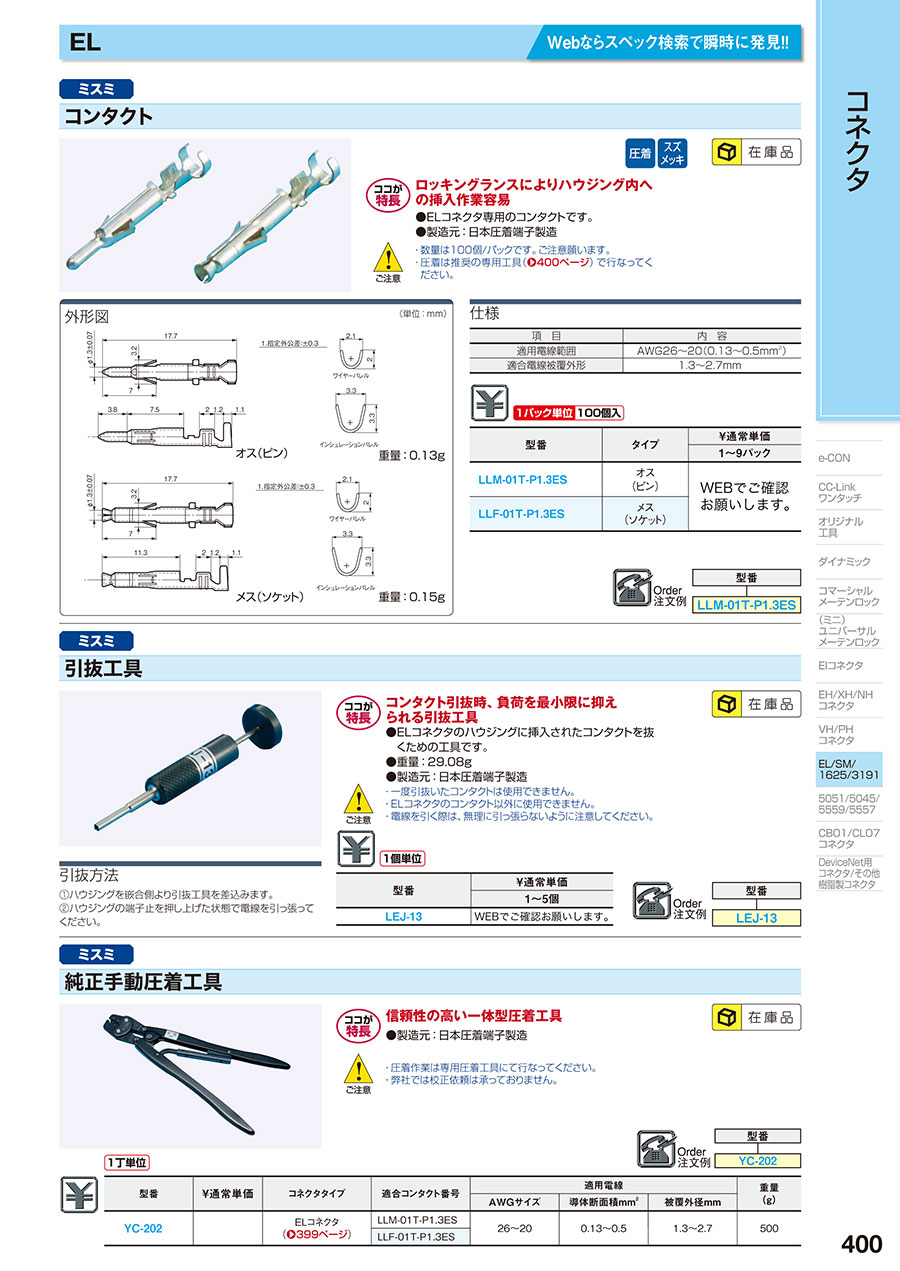

    カタログ

    • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

    EW-400

    類似品類似品をすべて見る

    この商品に近い類似品がありませんでした。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    【日本圧着端子製造】ELコネクタ　引抜工具(JST純正品)の型番LEJ-13のページです。 型番LEJ-13に関する仕様情報を記載しております。
    【日本圧着端子製造】ELコネクタ　引抜工具(JST純正品)のレビュー
    5平均満足度：5.02件のレビュー
    誤配線の修正
    5
    満足度：5.02023/04/28
    汎用品だと径が合わなかった為、専用品を準備しました。 サイズがピッタリなので素早く修正出来ます。
    1人が参考にしています。
    ELコネクタ用ピンの引抜き
    5
    満足度：5.02022/09/28
    ELコネクタのピンは専用工具がないと抜けないので購入しました。使用したところ驚くほど簡単にピンが抜けたので感動しました。...もっと読む
