ELコネクタ　ソケットハウジング【50個入り】

ELコネクタ　ソケットハウジング
未確定：候補が6型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品仕様

規格表


1パック単位50個入
型番芯数重量（g）
ELP-02V-50PS20.98
ELP-03V-50PS31.27
ELP-04NV-50PS41.45
ELP-06V-50PS62.03
ELP-12V-50PS123.44
ELP-15V-50PS154.12
販売：ミスミ／製造元：日本圧着端子製造㈱

概要仕様

穴番号配列
ELコネクタ　ソケットハウジング 穴番号配列

外形図
（単位：mm）
ELコネクタ　ソケットハウジング　外形図
　　　　　パネルレイアウト

芯数寸法(mm)
AB
210.35.8
314.8
410.310.3
614.8
1219.314.8
1523.8

型番リスト

表示件数
  • 1
    • 型番
    ELP-02V-50PS
    ELP-03V-50PS
    ELP-04NV-50PS
    ELP-06V-50PS
    ELP-12V-50PS
    ELP-15V-50PS

    極数

    		RoHS?最小発注数量
    2
    10
    1パック

    50個入り

    3
    10
    1パック

    50個入り

    4
    10
    1パック

    50個入り

    6
    10
    1パック

    50個入り

    12
    10
    1パック

    50個入り

    15
    10
    1パック

    50個入り

    通常単価(税別) (税込単価)
    通常出荷日
    1,080円
    ( 1,188円 )
    在庫品1日目当日出荷可能
    1,158円
    ( 1,274円 )
    在庫品1日目当日出荷可能
    1,857円
    ( 2,043円 )
    在庫品1日目当日出荷可能
    1,642円
    ( 1,806円 )
    在庫品1日目当日出荷可能
    2,236円
    ( 2,460円 )
    在庫品1日目当日出荷可能
    2,576円
    ( 2,834円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    日圧(JST)製。コンタクト保持部が長く、嵌合時のコジリ挿入率を低減。1パック50個売り。

    【ココが特長】

    ●本製品は日本圧着端子製造(JST)製です。
    ●メス（ソケット）コンタクトを挿入して使用するハウジングです。プラグハウジングとの結合に使用します。
    ●圧着工具はミスミオリジナルで低価格な手動工具を用意しております。
    ●工具不要で直ぐに組立てられる圧着済コンタクトケーブルも用意しております。


    【ご注意】

    ・コンタクトは別売となります（P400）。
    ・組み合せ相手についてはP399。
    ・4芯はELP-04NVタイプのみの取扱いとなります。（2列配列）

    共通仕様

    特長

    ● FA機器等で広く使用されている小型・高密度な中継ナイロンコネクタです。
    ● 結合後のロック機構がついているため、振動による結合の外れを防止する構造となっています。
    ● ELコネクタはUL・CSA・TÜV規格を取得しているため、性質品質ともに安心してお使いいただけます。
    　UL ：E60389
    　CSA：LR20812
    　TÜV：R75052

    仕様

    項目 内容
    定格電圧 AC/DC300V（MAX）
    定格電流 5A（MAX） ※
    耐電圧 AC1500V（1分間）
    絶縁抵抗 1000MΩ以上
    接触抵抗 初期 7mΩ以下
    環境試験後 10mΩ以下
    適用電線範囲 AWG26〜20（0.13〜0.5mm2）
    適合電線被覆外径 1.3〜2.7mm
    使用温度範囲 −25〜90℃
    適合パネル厚さ 0.8〜2.0mm

    ※ LLM-01T-P1.3ES、LLF-01T-P1.3ES使用時

    ●定格電流は、ハウジングの芯数と圧着する電線により異なります。各ハウジング、電線に対する定格電流は次の表の通りです。

    電流単位（A）
    芯数 使用電線サイズ（AWG）
    #20 #22 #24 #26
    2 5 4 3
    4
    6 4 3 3 3
    12 3 2
    15

    材質

    項目 材質
    ハウジング ナイロン6（UL94V-0）
    ハウジング色 白色
    圧着コンタクト リン青銅/スズメッキ

    結合例

    結合例

    結合について

    結合について

    カタログ

    • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

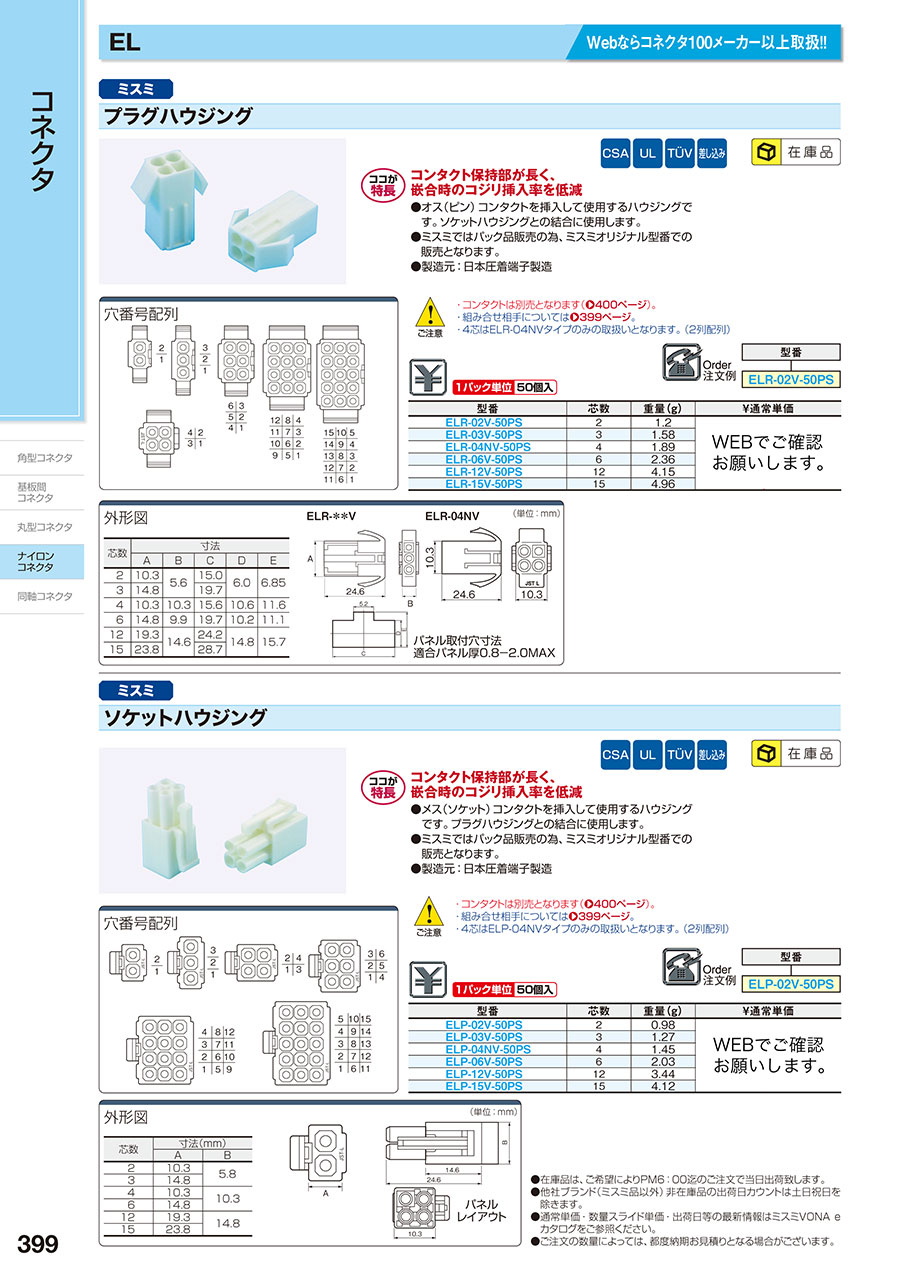

    EW-399

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    ELコネクタ　ソケットハウジングのレビュー
    4平均満足度：4.01件のレビュー
    ケーブル接続
    4
    満足度：4.02018/05/08
    コネクタには色々なメーカー、種類がありますが、使い心地が良いのでELシリーズをつかっています。4芯は直線と2段の2種あり...もっと読む
    1人が参考にしています。
    1件全て見る

    この商品を見た人は、こんな商品も見ています

    今見ている商品
    ELコネクタ　ソケットハウジング
    ELコネクタ　プラグハウジング
    EIコネクタ　ソケットハウジング
    EHコネクタ　ソケットハウジング
    EIコネクタ　プラグハウジング
    EIコネクタ　パネル取付用プラグハウジング
    メーカーミスミミスミミスミミスミミスミミスミ
    通常価格1,080円-1,158円 -997円 -459円 -1,149円 -1,203円 -
    通常出荷日在庫品1日目在庫品1日目在庫品1日目在庫品1日目在庫品1日目在庫品1日目
    コネクタシリーズ頭文字D・E・FD・E・FD・E・FD・E・FD・E・FD・E・F
    D・E・FELELEIEHEIEI
    適用ピン・コンタクトメスオスメスメスオスオス
    用途ケーブル対パネルマウントケーブル対ケーブルケーブル対ケーブルケーブル対ケーブルケーブル対ケーブルケーブル対ケーブル
