【モレックス】3191コネクタ　純正手動圧着工具 JHTR1031C
ミスミ

【モレックス】3191コネクタ　純正手動圧着工具

通常単価(税別)
46,205円
税込単価
50,826円
通常出荷日：在庫品1日目当日出荷可能

信頼性の高い一体型圧着工具(MOLEX純正品)。簡単な操作で高品質の圧着を実現し、作業効率を向上させる...

詳細を確認

型番:

JHTR1031C
解除
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

規格表

型式
JHTR1031C
型式コネクタタイプ適合
コンタクト番号		適用電線
AWGサイズ導体断面積mm2被覆外径mm
JHTR1031C3191コネクタ1190TL,1189ATL20〜140.5〜21.6〜4.1
1380TL,1381ATL24〜180.2〜0.751.5〜3.1
JHTR22621433ATL,1434TL28〜240.08〜0.20.8〜1.5
本製品はMOLEX社の純正工具であり上記のコネクタにのみ対応します。

特 長

● FA機器等で広く使用されている6.7mmピッチの小型・高密度な中継ナイロンコネクタです。
● 結合後のロック機構がついているため、振動による結合の外れを防止する構造となっています。
● 3191シリーズコネクタはUL・CSA規格を取得しているため、性質品質ともに安心してお使いいただけます。
　UL ：E29179
　CSA：LR19980

仕 様

項目 内容
最大定格電圧 AC/DC600V
最大定格電流 12A
耐電圧 AC1500V/1分
絶縁抵抗 1000MΩ以上
接触抵抗 10mΩ以下
適用電線範囲 AWG28〜14（0.08〜2mm2）
適合電線被覆外径 φ0.8〜φ4.1mm
仕様温度範囲 −40℃〜＋105℃
（※）定格電流はハウジングの芯数によって異なります。詳細につきましては、下表をご確認下さい。
芯数 定格電流（A）
2 12
3 11
4 9
6 9
9 8
12 8

材 質

項目 材質
ハウジング ナイロン66 （UL94V-2）
ハウジング色 白色
圧着コンタクト 黄銅/銅下地錫メッキ

結合について

06i-G4-036-01.ai

  • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

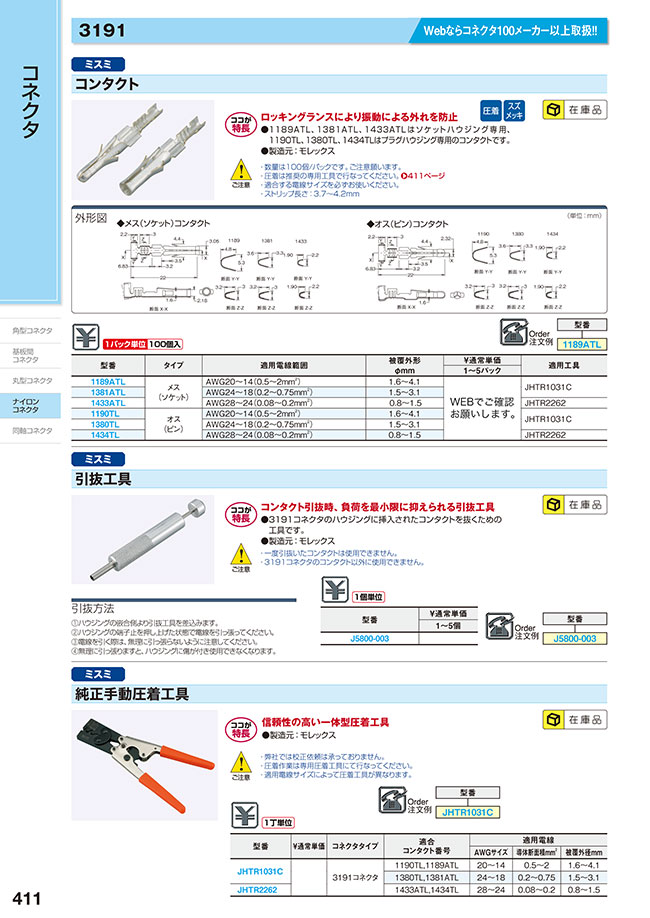

EW-411

JHTR1031Cの仕様・寸法情報

工具種類
圧着工具・圧接工具
適応サイズ
24～14AWG
適用タイプ
3191コネクタ
絶縁被覆外径(mm)
1.5～4.1
商品分類
圧着工具
-
-

絞り込み条件

  • 出荷日

    • すべて
    • 当日出荷可能

型番リスト

表示件数
  • 1
    • 型番
    JHTR1031C
    最小発注数量
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    46,205円
    ( 50,826円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    信頼性の高い一体型圧着工具(MOLEX純正品)。簡単な操作で高品質の圧着を実現し、作業効率を向上させる設計になっています。正確な圧着が可能です。

    【ご注意】
    ・本製品はMOLEX製3191コネクタ用の圧着工具です。
    ・弊社では校正依頼は承っておりません。
    ・適用電線サイズによって圧着工具が異なります。

    類似品類似品をすべて見る

    この商品に近い類似品がありませんでした。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    【モレックス】3191コネクタ　純正手動圧着工具の型番JHTR1031Cのページです。 型番JHTR1031Cに関する仕様情報を記載しております。
