【モレックス】3191コネクタ　引抜工具

【モレックス】3191コネクタ　引抜工具 J5800-003

型番:

J5800-003
解除
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：
－閉じる

J5800-003の仕様・寸法情報

適用タイプ詳細
3191コネクタ
商品分類
引抜工具
chemSHERPA
調査中

商品仕様

規格表

型式
J5800-003
販売：ミスミ／製造元：日本モレックス㈱

概要仕様

引抜方法
①ハウジングの嵌合側より引抜工具を差込みます。　
②ハウジングの端子止を押し上げた状態で電線を引っ張ってください。　
③電線を引く際は、無理に引っ張らないように注意してください。　
④無理に引っ張りますと、ハウジングに傷が付き使用できなくなります。

型番リスト

表示件数
  • 1
    • 型番
    J5800-003
    最小発注数量
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    4,039円
    ( 4,443円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    コンタクト引抜時、負荷を最小限に抑えられる引抜工具(MOLEX純正品)

    【ココが特長】
    ●本製品はMOLEX製3191コネクタ用の引抜工具です。
    ●3191コネクタのハウジングに挿入されたコンタクトを抜くための工具です。
    【ご注意】
    ・一度引抜いたコンタクトは使用できません。
    ・3191コネクタのコンタクト以外に使用できません。

    共通仕様

    特 長

    ● FA機器等で広く使用されている6.7mmピッチの小型・高密度な中継ナイロンコネクタです。
    ● 結合後のロック機構がついているため、振動による結合の外れを防止する構造となっています。
    ● 3191シリーズコネクタはUL・CSA規格を取得しているため、性質品質ともに安心してお使いいただけます。
    　UL ：E29179
    　CSA：LR19980

    仕 様

    項目 内容
    最大定格電圧 AC/DC600V
    最大定格電流 12A
    耐電圧 AC1500V/1分
    絶縁抵抗 1000MΩ以上
    接触抵抗 10mΩ以下
    適用電線範囲 AWG28〜14（0.08〜2mm2）
    適合電線被覆外径 φ0.8〜φ4.1mm
    仕様温度範囲 −40℃〜＋105℃
    （※）定格電流はハウジングの芯数によって異なります。詳細につきましては、下表をご確認下さい。
    芯数 定格電流（A）
    2 12
    3 11
    4 9
    6 9
    9 8
    12 8

    材 質

    項目 材質
    ハウジング ナイロン66 （UL94V-2）
    ハウジング色 白色
    圧着コンタクト 黄銅/銅下地錫メッキ

    結合について

    06i-G4-036-01.ai

    カタログ

    • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

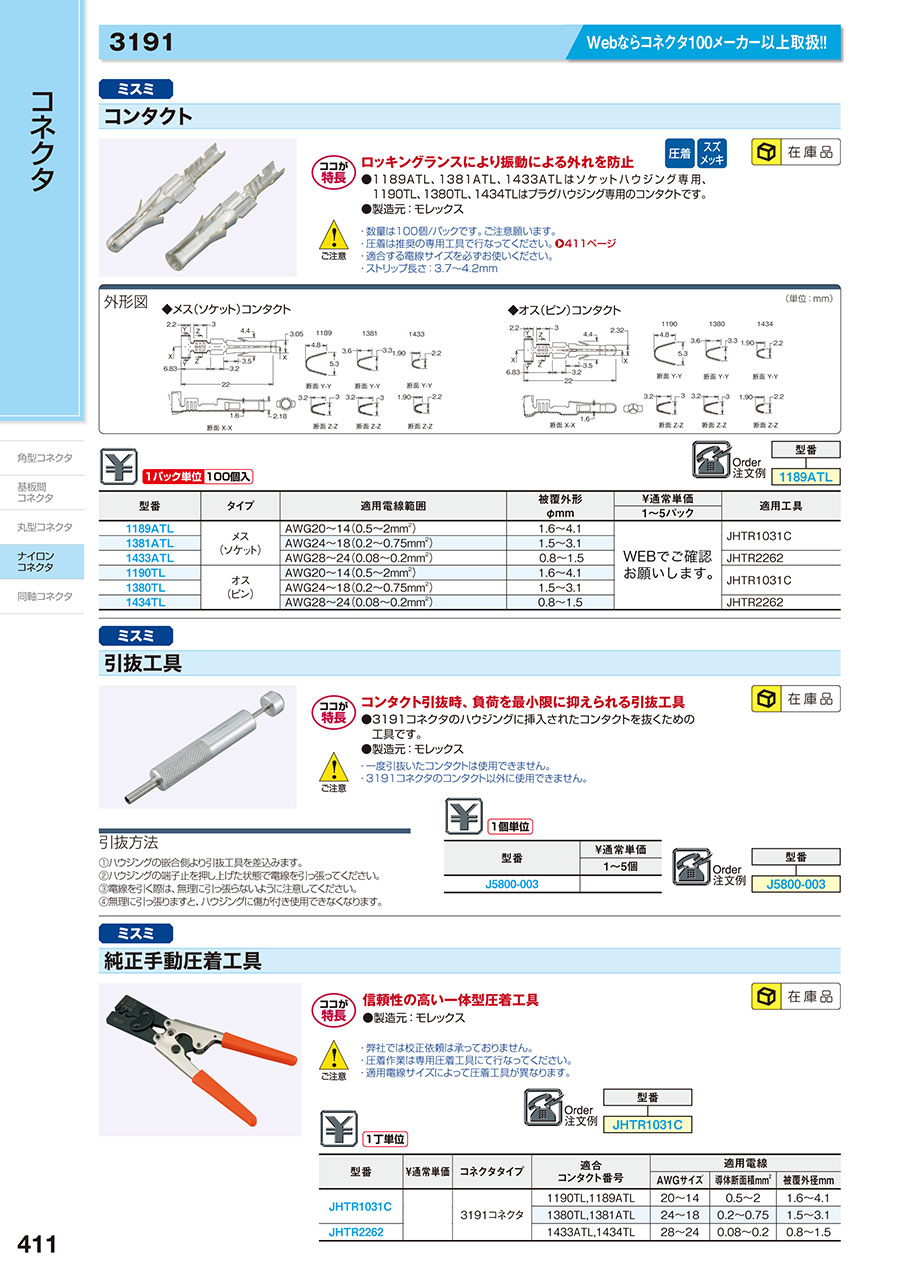

    EW-411

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    【モレックス】3191コネクタ　引抜工具の型番J5800-003のページです。 型番J5800-003に関する仕様情報を記載しております。
