3191コネクタ ソケットハウジング【50個入り】
- 通常単価(税別)
- 1,632円～3,464円
- 税込単価
- 1,795円～3,810円
通常出荷日：在庫品1日目当日出荷可能
モレックス(Molex)製。ロック機構により振動による外れを防止。1パック50個売り。
- 米大陸における寒波の影響で世界的に樹脂の供給不足が発生しメーカーがサプライヤーを切り替えを実施致しました。
その為3191-06R1-50PSは2021年6月17日以降、色味が異なる製品が混在する事があります。
色味をご指定頂く事は出来ません。形状・嵌合・機能上の変更はございません。
未確定：候補が6型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様
規格表
| 型式 |
| 3191-02R1-50PS |
| 型番 | 芯数 |
| 3191-02R1-50PS | 2 |
| 3191-03R1-50PS | 3 |
| 3191-04R1-50PS | 4 |
| 型番 | 芯数 |
| 3191-06R1-50PS | 6 |
| 3191-09R1-50PS | 9 |
| 3191-12R1-50PS | 12 |
| 1パック単位 | 50個入 |
概要仕様
外形図| （単位：mm） |
 |
| 芯数 | 寸法（mm） | |||
| A | B | C | D | |
| 2 | 14.3 | 6.7 | － | 7.6 |
| 3 | 21 | 13.4 | － | 7.6 |
| 4 | 27.7 | 20.1 | － | 7.6 |
| 6 | 21 | 13.4 | 6.7 | 14.3 |
| 9 | 21 | 13.4 | 13.4 | 21 |
| 12 | 27.7 | 20.1 | 13.4 | 21 |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,756円 ( 1,932円 ) | 在庫品1日目当日出荷可能 |
1,632円 ( 1,795円 ) | 在庫品1日目当日出荷可能 |
2,035円 ( 2,239円 ) | 在庫品1日目当日出荷可能 |
2,164円 ( 2,380円 ) | 在庫品1日目当日出荷可能 |
3,464円 ( 3,810円 ) | 在庫品1日目当日出荷可能 |
3,263円 ( 3,589円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
モレックス(Molex)製。ロック機構により振動による外れを防止。1パック50個売り。
ご注意
- 米大陸における寒波の影響で世界的に樹脂の供給不足が発生しメーカーがサプライヤーを切り替えを実施致しました。
その為3191-06R1-50PSは2021年6月17日以降、色味が異なる製品が混在する事があります。
色味をご指定頂く事は出来ません。形状・嵌合・機能上の変更はございません。
【ココが特長】
●本製品はモレックス(Molex)製です。
●メス（ソケット）コンタクトを挿入して使用するハウジングです。プラグハウジングとの結合に使用します。
●圧着工具はミスミオリジナルで低価格な手動工具を用意しております。
●工具不要で直ぐに組立てられる圧着済コンタクトケーブルも用意しております。
【基本仕様】
最大定格電圧：AC/DC600V
最大定格電流：12A
【ご注意】
・数量は50個／パックです。ご注意願います。
・コンタクトは別売となります。P411
・組み合せ相手についてはP410
●本製品はモレックス(Molex)製です。
●メス（ソケット）コンタクトを挿入して使用するハウジングです。プラグハウジングとの結合に使用します。
●圧着工具はミスミオリジナルで低価格な手動工具を用意しております。
●工具不要で直ぐに組立てられる圧着済コンタクトケーブルも用意しております。
【基本仕様】
最大定格電圧：AC/DC600V
最大定格電流：12A
【ご注意】
・数量は50個／パックです。ご注意願います。
・コンタクトは別売となります。P411
・組み合せ相手についてはP410
共通仕様
特 長
● FA機器等で広く使用されている6.7mmピッチの小型・高密度な中継ナイロンコネクタです。
● 結合後のロック機構がついているため、振動による結合の外れを防止する構造となっています。
● 3191シリーズコネクタはUL・CSA規格を取得しているため、性質品質ともに安心してお使いいただけます。
UL ：E29179
CSA：LR19980
● 結合後のロック機構がついているため、振動による結合の外れを防止する構造となっています。
● 3191シリーズコネクタはUL・CSA規格を取得しているため、性質品質ともに安心してお使いいただけます。
UL ：E29179
CSA：LR19980
仕 様
| 項目 | 内容 |
|---|---|
| 最大定格電圧 | AC/DC600V |
| 最大定格電流 | 12A |
| 耐電圧 | AC1500V/1分 |
| 絶縁抵抗 | 1000MΩ以上 |
| 接触抵抗 | 10mΩ以下 |
| 適用電線範囲 | AWG28〜14（0.08〜2mm2） |
| 適合電線被覆外径 | φ0.8〜φ4.1mm |
| 仕様温度範囲 | −40℃〜＋105℃ |
（※）定格電流はハウジングの芯数によって異なります。詳細につきましては、下表をご確認下さい。
| 芯数 | 定格電流（A） |
|---|---|
| 2 | 12 |
| 3 | 11 |
| 4 | 9 |
| 6 | 9 |
| 9 | 8 |
| 12 | 8 |
材 質
| 項目 | 材質 |
|---|---|
| ハウジング | ナイロン66 （UL94V-2） |
| ハウジング色 | 白色 |
| 圧着コンタクト | 黄銅/銅下地錫メッキ |
結合について

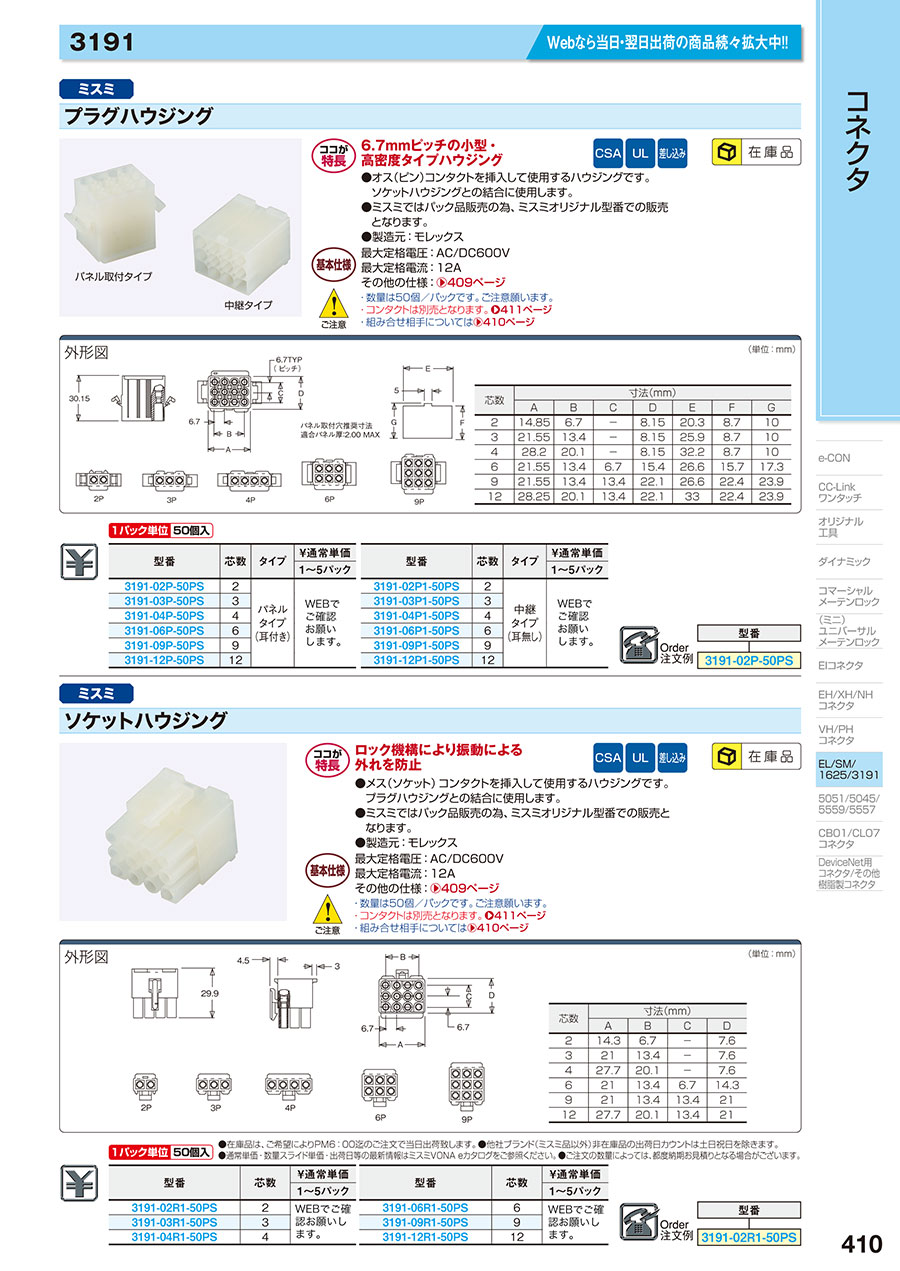

カタログ
